ADI亚德诺 AD7660 产品介绍

2026-03-09 0次

特性

吞吐速率： 100 kSPS
积分非线性(INL)：最大值：_3 LSB（_0.0046%满量程）
16位分辨率、无失码
S/(N+D)：最小值87 dB（10 kHz时），典型值90 dB（45 kHz时）
总谐波失真(THD)：最大值–96 dB（10 kHz时）
模拟输入电压范围： 0 V至2.5 V
具有交流和直流两种规格
无流水线延迟

同时具有直流与交流两种规格
无流水线延迟
并行和串行5 V/3 V接口
SPI^®/QSPI^™/MICROWIRE^™/DSP兼容
5 V单电源供电
功耗典型值为21 mW，100 SPS时为21 W
关断模式： 7 µW（最大值）

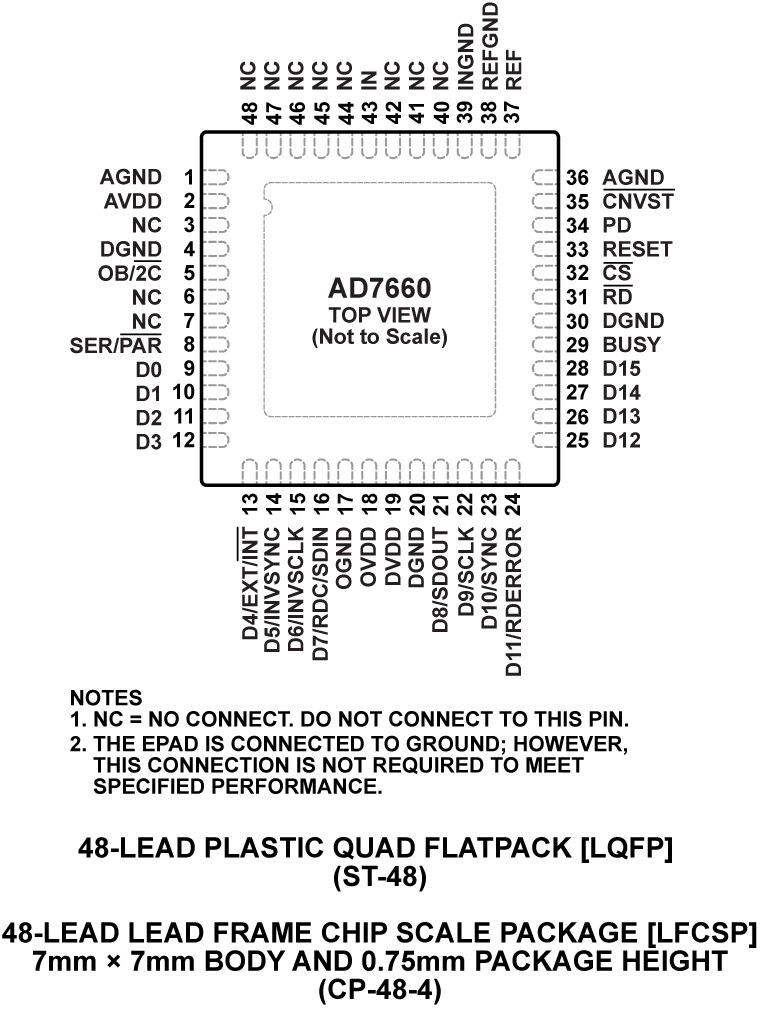

封装： 48引脚四方扁平封装(LQFP)
48引脚芯片级封装(LFCSP)
与AD7664引脚兼容

产品详情和应用

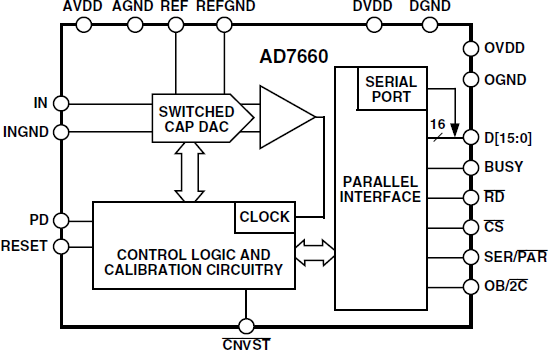

AD7660是一款16位、100 kSPS、电荷再分配SAR模数转换器(ADC)，采用5 V单电源供电。该器件内置一个内部转换时钟、纠错电路以及串行和并行系统接口端口。

AD7660经过出厂硬件校准和全面测试，可确保除一般直流参数（增益、偏置和线性度）之外，诸如信噪比(SNR)和总谐波失真(THD)等交流参数也合乎要求。

该器件使用ADI公司的0.6微米高性能CMOS工艺制造，成本很低；可提供48引脚LQFP和48引脚小型LFCSP两种封装；工作温度范围为−40℃至+85℃。

产品聚焦

高吞吐速率
AD7660是一款集成内部纠错电路的100 kSPS、电荷再分配、16位SAR ADC。
出色的积分非线性(INL)
AD7660的最大积分非线性度为3 LSB，且16位无失码。
单电源供电
AD7660采用5 V单电源供电，典型功耗仅为21 µW。其功耗随吞吐速率降低而减少，例如吞吐速率为100 SPS时功耗仅为21 µW。关断期间，最大功耗为7 µW。
串行或并行接口
多功能并行或双线串行接口配置，与3 V或5 V逻辑兼容。

应用

数据采集
电池供电系统
PCMCIA
仪器仪表
自动测试设备
扫描仪
医疗仪器
过程控制
