ADI亚德诺 AD7380 产品介绍

2026-03-09 0次

特性

16位/14位ADC系列
双通道同步采样
全差分模拟输入
吞吐转换速率：4 MSPS
SNR（典型值）
- 92.5 dB，V_REF = 3.3 V外部，AD7380（16位）
- 85.4 dB，V_REF = 3.3 V外部，AD7381（14位）
- 101 dB（采用×16 OSR）
片内过采样功能
分辨率增强功能

INL（最大值）
- 产品详情和应用

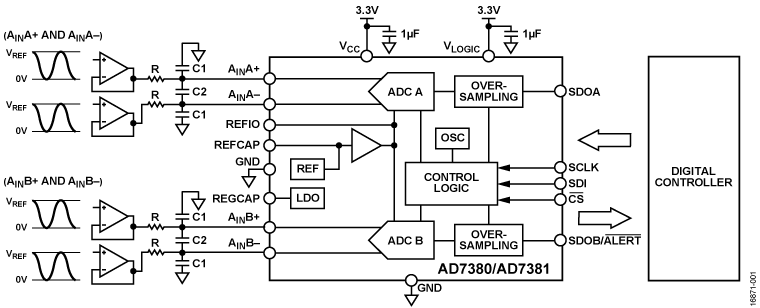

  AD7380/AD7381分别为16位和14位引脚兼容系列双通道同步采样、高速、低功耗、逐次逼近寄存器(SAR)型模数转换器(ADC)，采用3.0 V至3.6 V电源供电，最高吞吐速率达4 MSPS。模拟输入类型为差分，接受宽共模输入电压，在CS下降沿进行采样和转换。

  集成片内过采样模块可改善动态范围并在更低带宽下降低噪声。器件内置2.5 V缓冲基准电压源。或者，也可以使用最高3.3 V的外部基准电压源。

  转换过程和数据采集过程均采用标准控制输入，可与微处理器或数字信号处理器(DSP)轻松接口。使用独立逻辑电源时，该器件兼容1.8V、2.5V和3.3 V接口。

  AD7380/AD7381采用16引脚引线框芯片级封装(LFCSP)，额定工作温度范围为-40°C至+125°C。
