特性

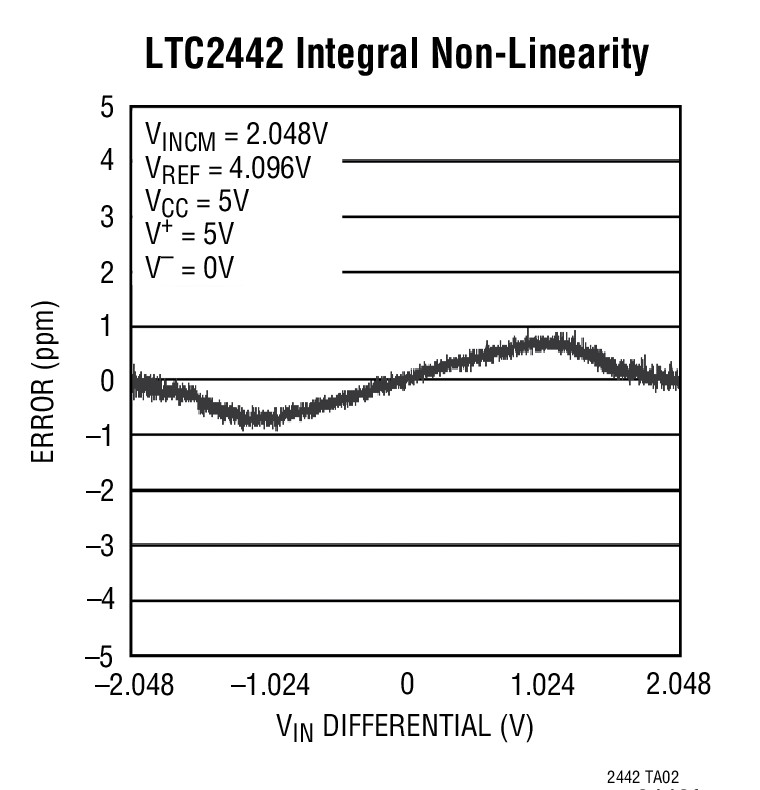

• 1ppm 线性度，无漏失码
• 用于直接传感器数字化处理的集成型放大器
• 2 个差分或 4 个单端输入通道
• 高达 8kHz 的输出速率 (外部 f_O)
• 高达 4kHz 的多路复用速率 (外部 f_O)
• 可选的速度 / 分辨率

  • 在 1.76kHz 输出速率下噪声为 2μV_RMS
  • 在 13.8Hz 输出速率下噪声为 220nV_RMS (采用同时 50Hz / 60Hz 抑制)
• 可针对任何输入和基准情况提供保证的调制器稳定性和抗闭锁能力
• <5μV 偏移 (4.5V < V_CC < 5.5V，–40°C 至 85°C)
• 具 GND 至 V_CC 共模范围的差分输入和差分基准
• 无延迟模式，每个转换都是准确 (即使在选择一个新通道之后也是如此)
• 内部振荡器 — 无外部组件

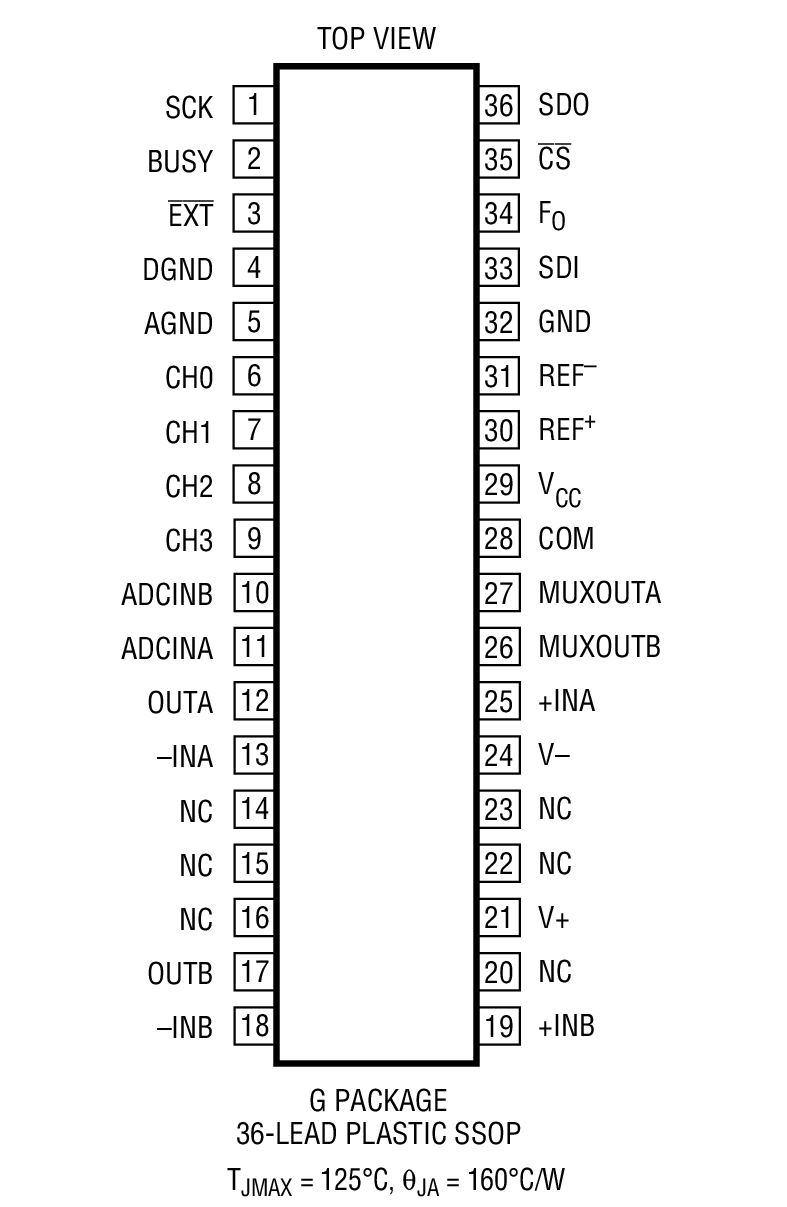

• 36 引脚 SSOP 封装



产品详情和应用

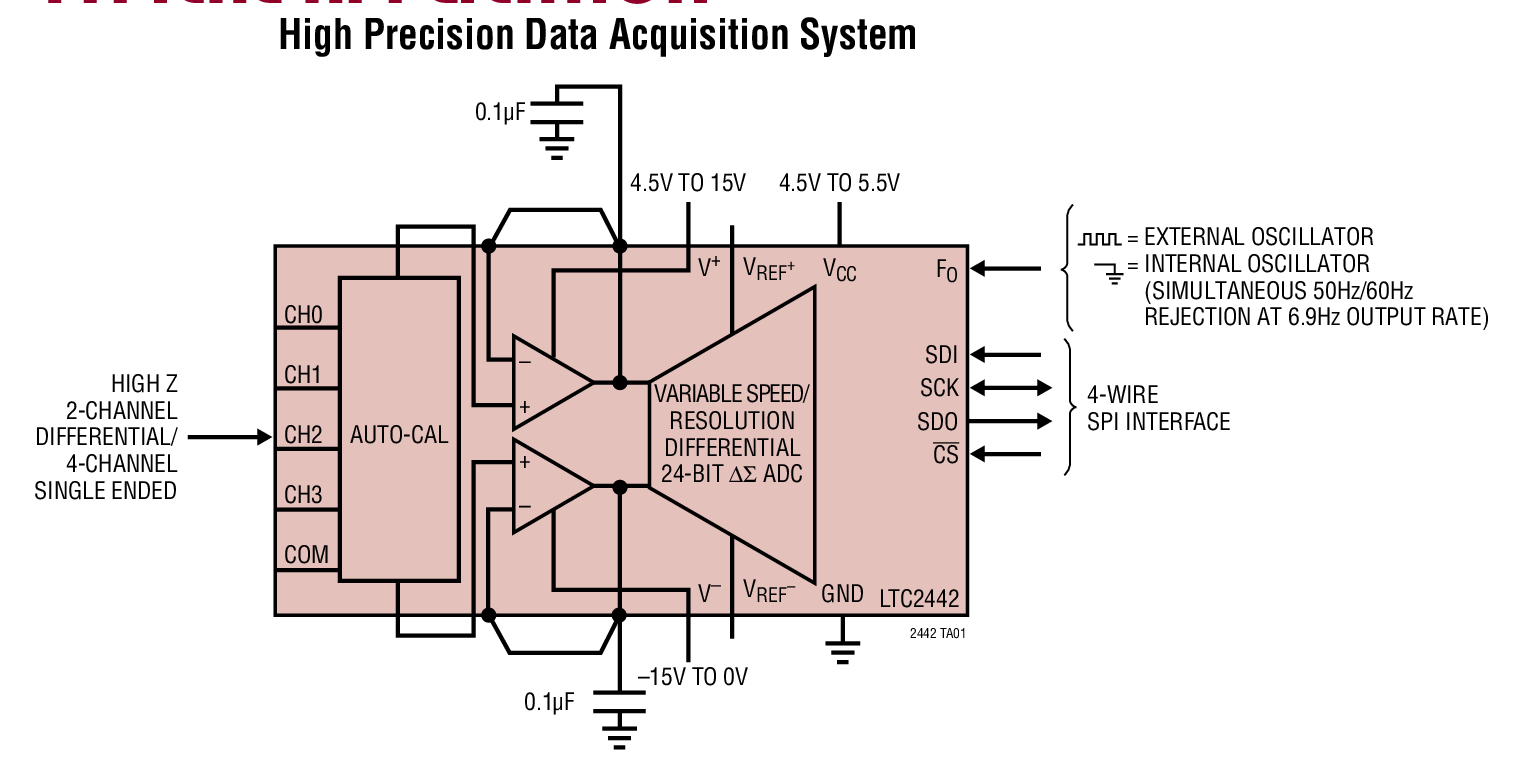

LTC^®2442 是一款具集成型放大器的超高精度、可变速度、24 位 ΔΣ^™ ADC。该放大器可配置为一个缓冲器，用于提供高阻抗传感器的简易型输入驱动。当以单位增益配置放大器时，可实现百万分之一 (ppm) 的线性度。可采用外部电阻器来设定一个增益，以增加低电平输入信号的分辨率。正和负放大器电源引脚可以直接连接至 V_CC (4.5V 至 5.5V) 和 GND，或被施加高于 V_CC 和低于 GND 的偏置电压 (对于轨至轨输入信号)。

专有的 ΔΣ 架构可确保连续透明校准过程中的稳定 DC 准确度。可以选择 10 种速度 / 分辨率组合 (从 6.9Hz / 220nV_RMS 至 3.5kHz / 25μV_RMS)，并且没有延迟或 DC 准确度中的漂移。此外，还可选择一种 2X 速度模式，从而实现高达 7kHz (采用一个外部振荡器时为 8kHz) 的输出速率和单周期延迟。

可利用一个从地电位至 V_CC 的共模输入范围来选择单端 (多达 4 个输入) 或差分 (多达 2 个输入) 的任意组合。当工作于 1X 速度模式时，在选择了一个新的速度 / 分辨率或通道之后的第一个转换是有效的。

• 自动量程 6 位数字电压表 (DVM)
• 高速多路复用
• 衡器
• 直接温度测量
• 高速数据采集
