ADI亚德诺 ADE7903 产品介绍

2026-03-09 0次

特性

一个(ADE7903) 24位、Σ-Δ ADC（采用三个ADE7912/ADE7913 ADC进行同步采样）
片内温度传感器
四线式SPI串行接口
独立24位Σ-Δ型ADC
多达4个ADE7903和ADE7912/ADE7913器件由单个晶振或外部时钟计时

多个ADE7903和ADE7912/ADE7913器件同步
电流通道峰值输入范围为±31.25 mV
电压通道峰值输入范围为±500 mV
3.3 V单电源

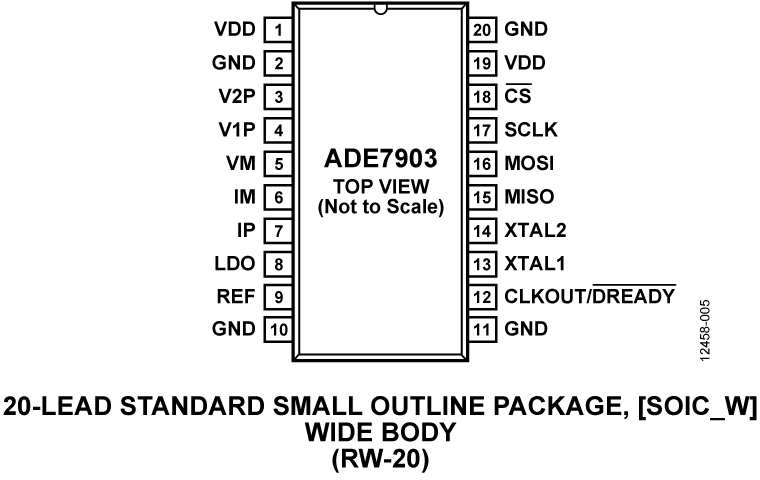

20引脚宽体SOIC封装
工作温度： -40℃至+85℃

产品详情和应用

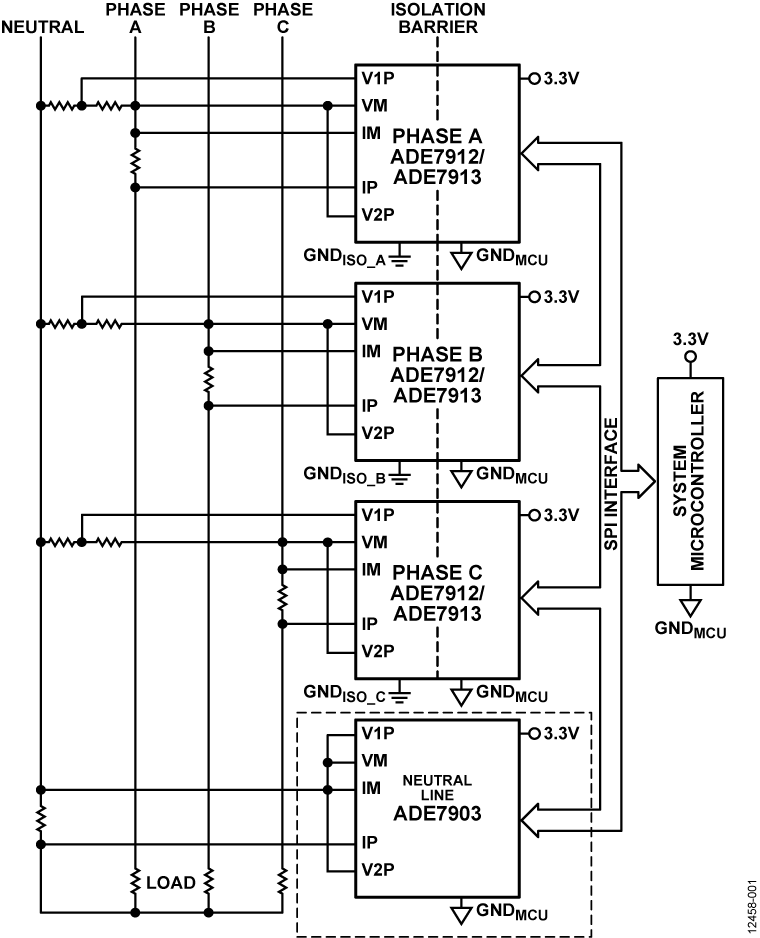

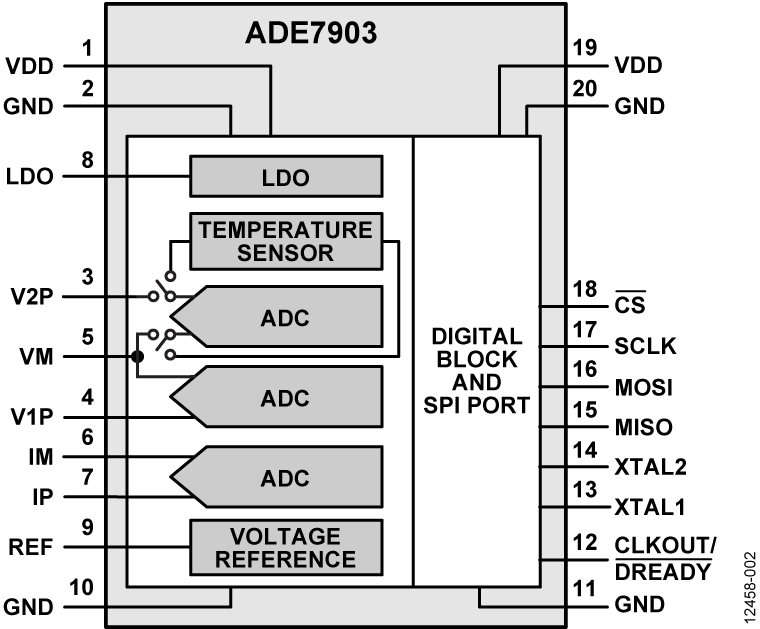

ADE7903是一款非隔离式3通道Σ-Δ型模数转换器(ADC)，可利用分流传感器实现三相电能计量应用的零线检测。 ADE7903还可用于单相电能计量和其他独立ADC应用。 ADE7903集成三个24位ADC。电流ADC可在3.3 kHz信号带宽内提供67 dBFS信噪比(SNR)，而电压ADC可在相同的带宽内提供72 dBFS信噪比。其中一个通道在分流器用于电流感应时专门用来测量该分流器的电压。最多两个额外的通道专用于测量电压，通常采用电阻分压器来检测电压。一个电压通道可用于测量芯片温度，测量时使用内部传感器。 ADE7903提供三个通道：一个电流通道和两个电压通道。

应用

提供零线通道测量的三相电流电表
单相电表
电力质量监控
太阳能逆变器
过程监控
独立ADC
防护器件
隔离传感器接口
工业可编程逻辑控制器(PLC)
