特性

• 250Msps转换速率
• f_IN = 100MHz/500MHz时, SNR = 56.8dB/55.5dB
• f_IN = 100MHz/500MHz时, SFDR = 71dBc/63.8dBc
• f_NOTCH = 28.8MHz时，NPR = 54.8dB
• 单电源1.8V供电
• 250Msps时，功耗为477mW
• 内置采样保持和基准
• 内部可选择2分频时钟输入
• LVDS数字输出，提供数据时钟输出
• 可提供评估板(请定购AX1124EVKIT)

产品详情和应用

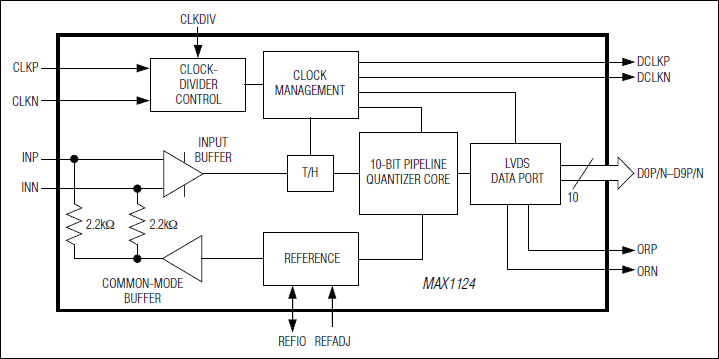

MAX1124是单片、10位、250Msps模/数转换器(ADC)，采用优化设计，在高达500MHz的较高IF下具有出众的动态性能。该器件转换速率可达250Msps，而功耗仅为477mW。

采样速率250Msps、输入频率100MHz时, MAX1124具有71dBc的无杂散动态范围(SFDR)。优异的57.1dB的信噪比(SNR) (10MHz时)在高达500MHz的输入频率范围内保持平坦(1dB以内)。此特性使MAX1124非常适合蜂窝基站的数字预失真等宽带应用。

MAX1124要求单电源1.8V供电。器件的模拟输入设计为差分或单端方式，可采用交流或直流耦合。该ADC还具有可选择的内部2分频时钟电路，允许采用高达500MHz的时钟，有利于降低输入时钟的相位噪声。建议采用差分LVDS时钟，以获得最佳性能。转换器的数字输出兼容于LVDS逻辑，数据格式可选择2的补码或偏移二进制码。

MAX1124可提供带裸焊盘(EP)的68引脚QFN封装，工作于工业级温度范围(-40°C至+85°C)。

关于MAX1124的引脚兼容、更低速或更高速版本，请参考MAX1122 (170Msps)和MAX1123 (210Msps)数据资料。关于MAX1124的更高速、引脚兼容8位版本，请参考MAX1121数据资料。

应用

• 电缆头系统
• 通信测试设备
• 数字式预校正接收器
• 雷达和卫星子系统天线阵处理器
• 无线及有线宽带通信
