特性

• 带串行LVDS/SLVS输出的4路ADC
• 优异的动态性能
  • f_IN = 5.3MHz时，69.9dB SNR
  • f_IN = 5.3MHz时，93.7dBc SFDR
  • -90dB通道隔离度
• 超低功耗
  • (正常工作)每通道135mW
  • (关断模式)总共1.5mW
• 允许20%至80%时钟占空比
• 自对齐的数据时钟与数据输出接口
• 全差分模拟输入
• 宽至±1.4V_P-P的差分输入电压范围
• 内部/外部基准选择
• 针对数字信号完整性的测试模式
• LVDS输出支持最长30英寸的FR-4背板连接
• 带裸焊盘的小型、68引脚QFN封装
• 提供评估板(MAX1127EVKIT)

产品详情和应用

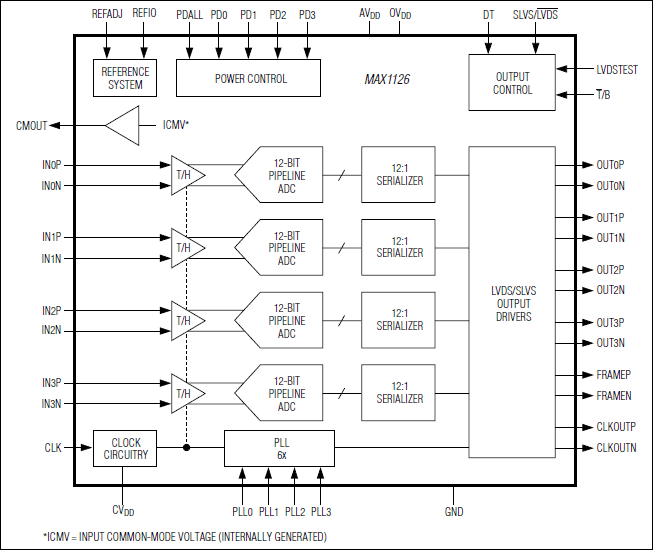

MAX1126四路、12位模数转换器(ADC)具有全差分输入，流水线架构和数字误差校正。该ADC经过优化，其低功耗、高动态性能特性适合医学成像、通信和仪表应用。MAX1126由1.7V至1.9V单电源供电，功耗仅为563mW，5.3MHz输入频率下信噪比(SNR)达69.9dB。除低功耗特性外，MAX1126还为空闲周期提供813µA的关断模式。

内部1.24V高精度带隙基准设置ADC满量程范围。MAX1126灵活的基准结构还支持外部基准，以满足更高精度和不同输入电压范围的应用。

单端时钟控制转换过程。内部占空比均衡器支持输入时钟占空比在较大范围内变化。片内锁相环(PLL)生成高速串行低电压差分信号(LVDS)时钟。

MAX1126提供串行LVDS输出的数据、时钟和帧对齐信号。输出数据采用二元补码或二进制格式。

请参考MAX1127数据资料，了解与MAX1126引脚兼容的65Msps版本。

MAX1126可提供带裸焊盘的小型10mm x 10mm x 0.9mm, 68引脚QFN封装，规定用于扩展工业温度范围(-40°C至+85°C)。

应用

• 仪表
• 多路通信系统
• 正电子放射断层(PET)成像
• 超声和医学成像
