• 灵活的 8 通道多路复用器
  • 单端或差分输入
  • 两种增益范围
  • 单极或双极操作
• 扫描模式和可编程排序器免除了配置软件开销
• 低功率：3mW (在 250ksps)
• 2.7V 至 5.5V 电源范围
• 内部或外部基准操作
• 并行输出包括 MUX 地址
• 打盹和睡眠停机模式
• 1.25Msps 10 位 LTC1850 和 12 位 LTC1851 的引脚兼容型升级版本

产品详情和应用

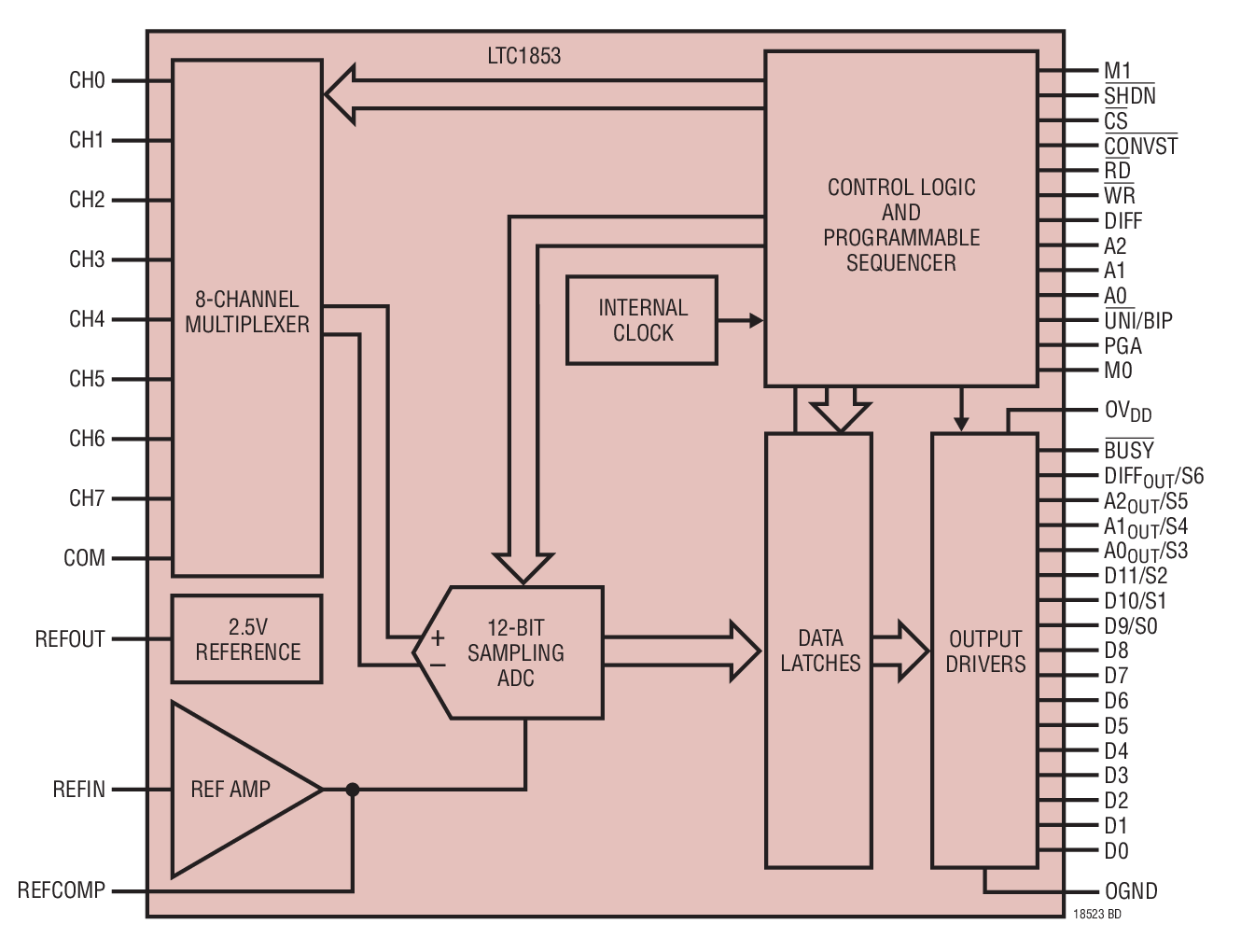

10 位 LTC^®1852 和 12 位 LTC1853 是完整的 8 通道数据采集系统。它们包括一个灵活的 8 通道多路复用器、一个 400ksps 逐次逼近型模数转换器、一个内部基准和一个并行输出接口。多路复用器可针对单端或差分输入、两种增益范围以及单极或双极操作进行配置。ADC 具有一种扫描模式，该模式将在全部 8 个多路复用器通道之间反复循环，而且还可以通过编程来对多达 16 个地址和配置进行排序。排列顺序也可从内部存储器读回。

基准和缓冲放大器提供了可通过引脚搭接来实现的 4.096V、2.5V 和 2.048V 范围。并行输出包括 10 位或 12 位转换结果以及 4 位多路复用器地址。数字输出从一个单独的电源来供电，从而提供了至 3V 数字逻辑电路的简易型接口。典型功耗从单 5V 电源供电时为 10mW (在 400ksps)，而从 3V 电源供电时为 3mW (在 250ksps)。
