特性

产品详情和应用

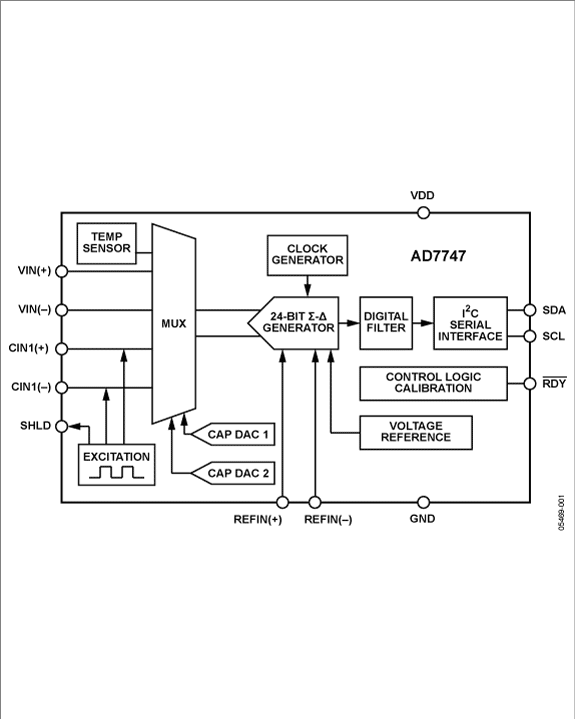

AD7747是一款高分辨率、Σ-Δ电容数字转换器（CDC），可直接与电容传感器的电容连接进行测量。该芯片还具有高分辨率（24位无失码、最高19.5位有效分辨率）、高线性度（±0.01%）和高精度（±10 fF工厂校准）等固有特性。AD7747的电容输入范围是±8 pF（可变），而且可接受最大17 pF共模电容（不可变），后者可以通过一个可编程片内数字电容转换器（CAPDAC）来平衡。

AD7747针对一块极板接地的单端或差分输入电容传感器设计。对于浮动式（不接地）电容传感器，推荐使用AD7745或AD7746。

该器件内置一个片内温度传感器，其分辨率为0.1°C，精度为±2°C；还集成片内基准电压源和片内时钟发生器，因此在电容传感器应用中无需任何额外外部元件。此款器件配有一个标准电压输入，当与差分基准电压输入结合使用时，可方便地与一个外部温度传感器（如RTD、热敏电阻或二极管等）接口。

AD7747具有一个双线式I²C兼容串行接口，可采用2.7 V至5.25 V单电源供电，额定温度范围为-40°C至+125°C汽车电子温度范围，采用16引脚TSSOP封装。

应用

汽车电子、工业和医疗系统，用于：

• 压力测量
• 位置传感
• 近程传感
• 液位传感
• 流量计
• 杂质检测
