特性

• 采样速率：80Msps
• 单 3V 电源（2.7V 至 3.4V）
• 低功率：222mW

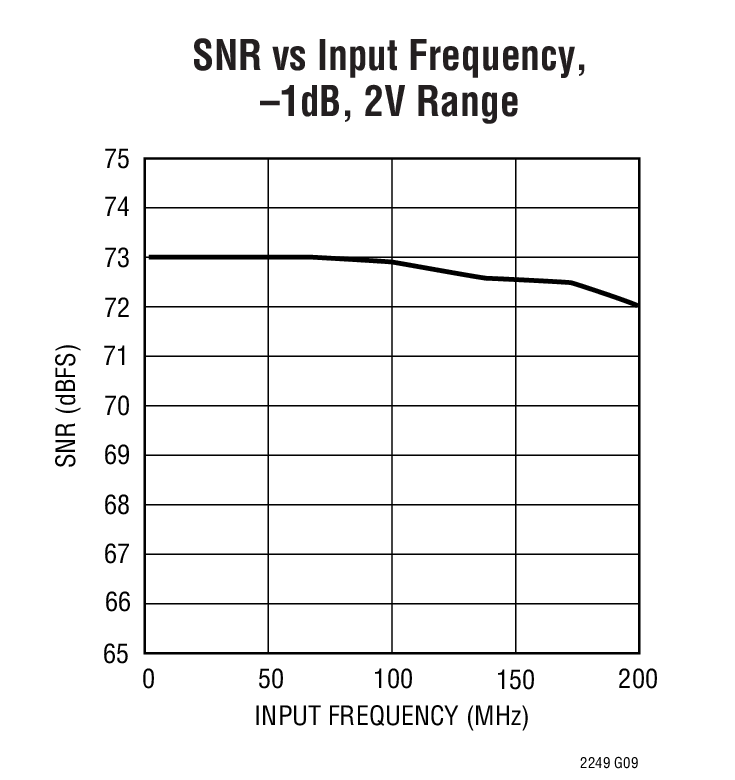

• 在 70MHz 输入时的 SNR 为 73dB
• 在 70MHz 输入时的 SFDR 為 90dB
• 无漏失码
• 灵活输入：1V_P-P 至 2V_P-P 范围
• 575MHz 满功率带宽 S/H
• 时钟占空比稳定器
• 停机和打盹睡模式
• 引脚兼容的器件系列

  • 125Msps: LTC2253 (12-位), LTC2255 (14-位)
  • 105Msps: LTC2252 (12-位), LTC2254 (14-位)
  • 80Msps：LTC2229（12 位），LTC2249（14 位）
  • 65Msps：LTC2228（12 位），LTC2248（14 位）
  • 40Msps：LTC2227（12 位），LTC2247（14 位）
  • 25Msps：LTC2226（12 位），LTC2246（14 位）
  • 10Msps：LTC2225（12 位），LTC2245（14 位）

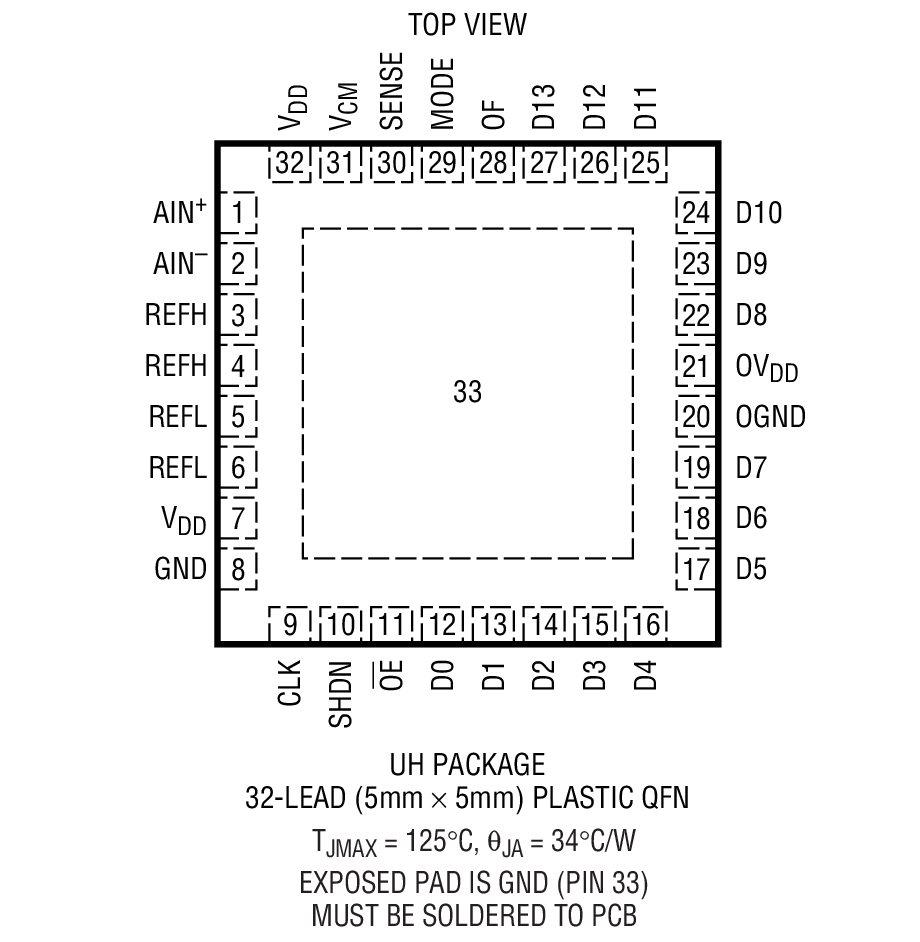

• 32 引脚（5mm x 5mm）QFN 封装

产品详情和应用

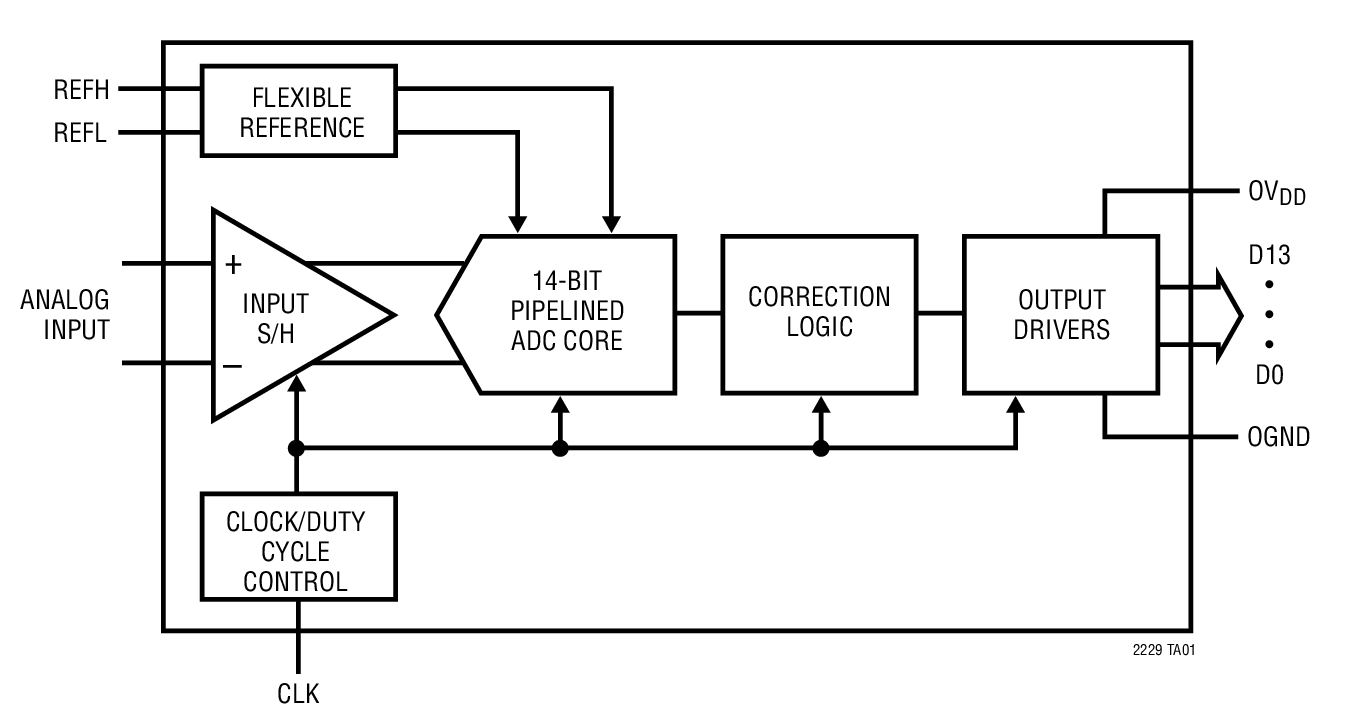

LTC^®2249 是一款专为对高频、宽动态范围信号进行数字化处理而设计的 14 位80Msps、低功率 3V  A/D 转换器。LTC2249 是要求苛刻的成像和通信应用的较佳选择。对于远远高于奈奎斯特（Nyquist）频率的信号，其 AC 性能中的 SNR 和 SFDR 分别达到了 73dB 和 90dB。

DC 规格包括在整个工作温度范围内的 ±1LSB INL（典型值）、
±0.5LSB DNL （典型值）以及无漏失码。转换噪声為很低的 1.2LSB_RMS。

单 3V 电源允许进行低功率操作。一个单独的输出电源允许输出对 0.5V 至 3.6V 的逻辑电路进行驱动。

一个单端时钟输入负责控制转换器操作。一个任选的时钟占空比稳定器可在寬时钟占空比范圍以全速运行的条件下提供高性能。

• 无线和有线宽带通信
• 成像系统
• 超声
• 频谱分析
• 便携式仪表
