特性

产品详情和应用

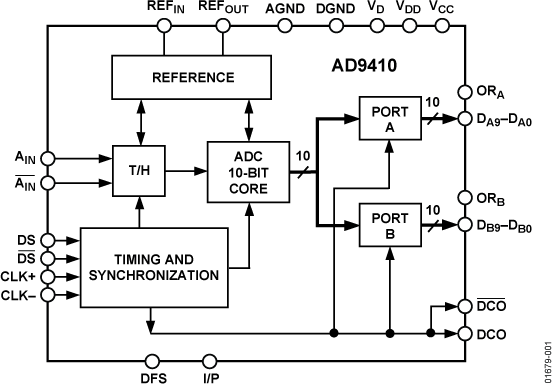

AD9410是一款10位单芯片采样模数转换器（ADC），内置一个片内采样保持电路，专门针对高速转换和易用性进行了优化。该产品采用210 MSPS转换速率工作，在整个工作范围内都具有出色的动态性能。

该ADC要求采用5.0 V和3.3 V电源供电以及最高210 MHz的差分时钟输入，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。数字输出为TTL/CMOS兼容，单独的输出电源引脚也支持3.3 V逻辑接口。

采用差分时钟输入，且为TTL/CMOS兼容。10位数字输出可以采用3.3 V（2.5 V至3.6 V）电源供电。双输出总线支持最高105 MSPS速率的解复用数据，输出编码格式为二进制或二进制补码。针对具有时间依赖性的应用，该器件提供了数据同步功能。输出时钟简化了与外部逻辑的接口。可以选择输出数据总线定时用于并行或交错模式，从而提供灵活的输出数据锁存。

AD9410采用先进的BiCMOS工艺制造，提供80引脚裸露焊盘超薄四方扁平封装，额定温度范围为-40°C至+85°C工业温度范围。

产品聚焦

1. 高速、高分辨率——该架构专为支持最高210 MSPS的转换速率而设计，具有卓越的动态性能。
2. 解复用输出——输出数据按1/2抽取，并在两个数据端口上输出，便于数据传输。
3. 输出数据时钟——AD9410提供一个与输出数据同步的输出数据时钟，可简化数据与其它逻辑之间的时序。
4. 数据同步——AD9410提供一个DS输入，可用于同一系统中的两个或多个AD9410实现同步，或使单个AD9410系统中的数据与某一特定输出端口同步。

应用

数据手册, Rev. A, 7/07
