AD9276

量产

八通道LNA/VGA/AAF/ADC和CW I&Q解调器

ADI亚德诺 AD9276 产品介绍
2026-03-09 0次

特性


  • 8个带LNA、VGA、AAF、ADC和I&Q解调器的通道
  • 低噪声前置放大器(LNA)——欲了解更多信息,请查看数据手册。
  • 可变增益放大器(VGA)
    衰减器范围=-42dB到0dB
    后置放大增益=21dB/24dB/27dB/30dB
    dB线性增益控制
  • 抗混叠滤波器(AAF)
    可编程的2阶LPF(低通滤波器),截止频率范围为8MHz到18MHz
    可编程HPF(高通滤波器)
  • 模数转换器(ADC)——欲了解更多信息,请查看数据手册。
  • CW模式I&Q解调器
    独立的可编程相位旋转
    输出动态范围每通道>160dBc/√Hz
  • 低功耗,当以12位/40MSPS(TGC)采样时,每通道功耗为195mW
  • 在CW多普勒模式,每通道功耗为90mW
  • 灵活的关断模式
  • 过载恢复时间<10 ns
  • 从低功耗待机模式快速恢复,<2 μs

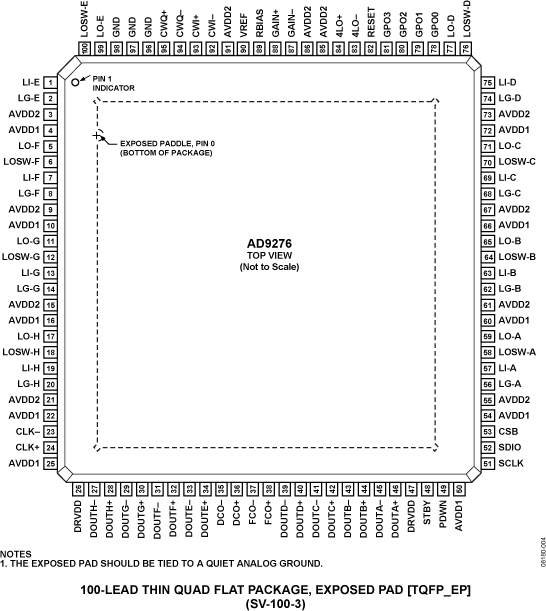

  • 100引脚TQFP-EP封装

产品详情和应用

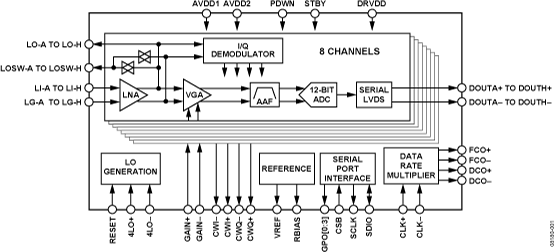

AD9276具有低成本、低功耗、小尺寸、易于使用等优点。它内置8个通道,每通道包含一个低噪声前置放大器(LNA)的可变增益放大器(VGA)、一个抗混叠滤波器(AAF)、一个12位采样速率为10MSPS至80MSPS的模数转换器(ADC)和一个相位旋转可编程的I&Q解调器。

各通道的主要特性包括:可变增益范围42dB、全差分信号路径、有源输入前置放大器端接、最大增益高达52dB、转换速率最高达80MSPS的ADC。面向要求小封装尺寸的应用,该器件的通道针对动态性能和低功耗进行了优化。

LNA具有单端到差分的增益,通过SPI(串行外设接口)可选择。当增益为21.3dB时,LNA输入噪声典型值为0.75 nV/√Hz,当增益等于最大值时,整个通道的输入等效噪声为0.85 nV/√Hz。如果噪声带宽(NBW)为15MHz,LNA增益为21.3dB,则输入SNR(信噪比)约为92dB。在CW(连续波)多普勒模式,每个LNA输出驱动一个I&Q解调器。每个解调器都具有16个相位设置,可通过SPI独立对相位旋转进行编程。

应用

  • 医疗成像/超声
  • 汽车雷达
