特性

• 8个同步采样的采样/保持输入
• 每通道转换时间为3.6µs
• 单极性或双极性输入范围
• 单端或差分输入
• 支持混合输入配置
• 2.5V内部基准电压
• +5V单电源或±5V双电源供电

产品详情和应用

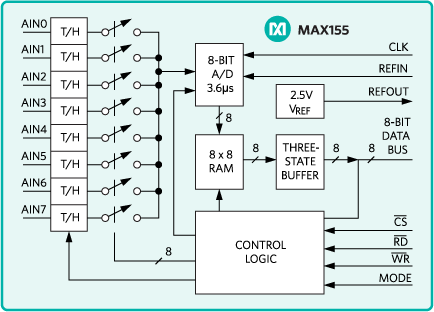

MAX155/MAX156均为高速、8位、多通道模数转换器(ADC)，具有同步采样/保持(T/H)功能，可消除输入通道样本之间的时序差异。MAX155有8个模拟输入通道，MAX156有4个模拟输入通道。每个通道都有自己的T/H，所有T/H在同一时刻采样。ADC在3.6µs内转换一个通道，并将结果存储在内部8x8 RAM中。MAX155/MAX156还具有2.5V内部基准电压和关断功能，提供完整的采样数据采集系统。

采用+5V单电源供电时，MAX155/MAX156执行单极性或双极性、单端或差分转换。对于需要更宽动态范围或绕地进行双极性转换的应用，可以将V_SS电源引脚连接到-5V。

转换由一个施加到低电平有效WR引脚的脉冲启动，而数据则通过一个施加到低电平有效RD引脚的脉冲从ADC的RAM访问。双向接口用于更新通道配置并提供输出数据。也可以连接该ADC进行仅输出操作。MAX155采用28引脚PDIP和宽SO封装，MAX156采用24引脚窄体PDIP和28引脚宽SO封装。

应用

• 交流功率测量
• DSP模拟输入
• 相位敏感数据采集
• 便携式数据记录器
• 振动和波形分析
