ADI亚德诺 AD4683 产品介绍

2026-03-09 0次

特性

双路 16 位 ADC 系列
双路同步采样
全差分模拟输入
吞吐转换率

对于 AD4682 为1 MSPS
对于 AD4683 为 500 kSPS

SNR（典型值）

87.5 dB，V_REF = 3.3 V（外部）
93.4 dB 当 RES = 1 且 OSR =×8 时

片内过采样功能
报警功能
分辨率提升功能
INL 误差（最大值）：2.5 LSB
2.5 V 内部基准电压源
高速串行接口
工作温度范围 −40°C 至 +125°C
3 mm × 3 mm 16 引脚 LFCSP

产品详情和应用

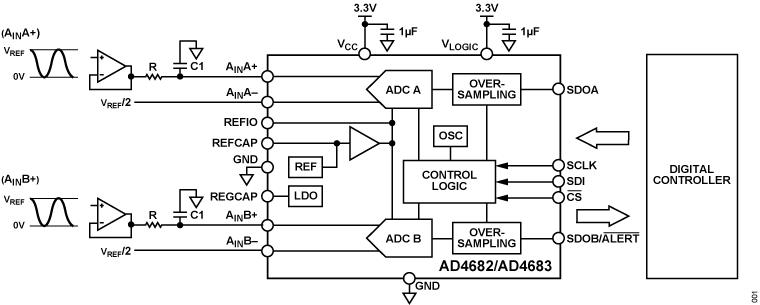

AD4682 和 AD4683 是 16 位、引脚兼容的双同步采样、高速、低功耗、逐次逼近寄存器 (SAR) 和模数转换器 (ADC) 系列，其工作电源电压为 3.0 V 至 3.6 V，AD4682 的吞吐量高达 1 MSPS，而 AD4683 的吞吐量高达 500 kSPS。模拟输入类型为伪差分，并在 CS 的下降终端进行采样和转换。

集成式片内过采样模块可以更低的带宽改善动态范围并减少噪声。包含一个经过缓冲的内部 2.5 V 基准电压源。或者，可以使用高达 3.3 V 的外部基准电压源。

转换过程和数据采集使用标准控制输入，因而可与微处理器或数字信号处理器 (DSP) 连接。该套件通过单独的逻辑电源可与 1.8 V，2.5 V，和 3.3 V 接口兼容。

应用

电机控制位置反馈
电机控制电流检测
声纳
电源质量
数据采集系统
掺铒光纤放大器 (EDFA) 应用
同相 (I) 和正交 (Q) 解调
