AD9271

量产

八通道LNA/VGA/AAF/ADC与交叉点开关

ADI亚德诺 AD9271 产品介绍
2026-03-09 0次

特性


  • 八通道LNA、VGA、AAF与ADC
  • 低噪声前置放大器(LNA)
    折合到输入端噪声 = 1.1 nV/√Hz @ 5 MHz(典型值), 增益 = 18 dB
    SPI可编程增益 = 14 dB/15.6 dB/18 dB
    单端输入;VIN最大值 = 400 mV p-p/
    333 mV p-p/250 mV p-p
  • 双模式有源输入阻抗匹配
    带宽(BW) > 70 MHz
    满量程(FS)输出= 2 V p-p差分电压
  • 可变增益放大器(VGA)
    增益范围 = -6 dB~+24 dB
    以dB为线性的增益控制
  • 抗混叠滤波器(AAF)
    三阶巴沃斯特(Butterworth)截止频率编程范围是8 MHz~18 MHz
  • 欲了解更多信息,请参考数据手册



产品详情和应用

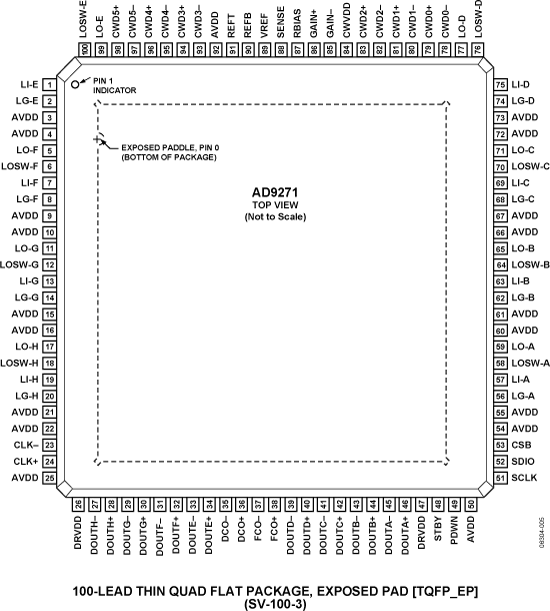

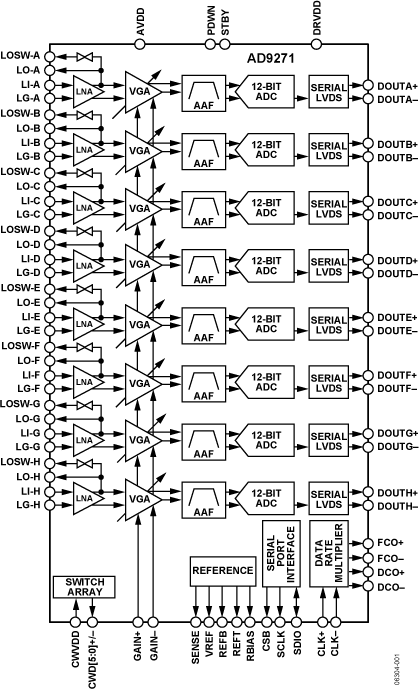

AD9271针对低成本、低功耗、小尺寸及易于使用的应用而设计。它集成了八通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、抗混叠滤波器(AAF)和10 MSPS~50 MSPS的12-bit模数转换器(ADC)。


每个通道都具有30 dB的可变增益范围、完全差分信号链路、有源输入前置放大器终端、最大增益40dB以及转换速率高达50MSPS的ADC。这些通道专门针对动态范围与低功耗而优化,适合于对封装尺寸有很高要求的应用。


LNA具有单端-差分增益,能通过SPI进行选择。增益为15.6 dB时,LNA输入噪声典型值为1.2 nV/√Hz,在最大增益下,所有通道的折合到输入端噪声为1.4 nV/√Hz。假设噪声带宽为15 MHz且LNA增益为15.6 dB,则输入信噪比(SNR)约为86 dB。在连续波多普勒模式下,LNA输出驱动一个跨导放大器,该放大器通过一个8 × 6差分交叉点开关进行切换,这个开关可通过SPI进行设置。

应用

  • 医疗成像/超声
  • 汽车雷达

Data Sheet, Rev. A, 12/07
