ADI亚德诺 AD9609 产品介绍
2026-03-09
0次
特性
- 1.8 V 模拟电源供电
- 1.8 V 至3.3 V输出电源
- SNR
61.5 dBFS（9.7 MHz输入）
61.0 dBFS（200 MHz输入） - 无杂散动态范围(SFDR)：
75 dBc（9.7 MHz输入）
73 dBc（200 MHz输入） - 低功耗：
45 mW (20 MSPS)
76 mW (80 MSPS)
- 差分输入、700 MHz带宽
- 片内基准电压源和采样保持电路
- 2 V P-P 差分模拟输入
- DNL = ±0.10 LSB
- 串行端口控制选项
偏移二进制、格雷码或二进制补码数据格式
可选时钟占空比稳定器
1至8整数输入时钟分频器 - 内置可选数字测试码生成功能
- 节能的关断模式
- 带可编程时钟和数据对准功能的数据时钟输出
产品详情和应用
AD9609是一款单芯片、单通道、10位、20/40/65/80 MSPS模数转换器(ADC)，采用1.8 V电源供电。内置高性能采样保持电路和片内基准电压源。
该产品采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供10位精度，并保证在整个工作温度范围内无失码。
该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。
采用一个具有内部可选1至8分频比的差分时钟输入来控制所有内部转换周期。可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。
数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序。支持1.8 V和3.3 V CMOS电平。

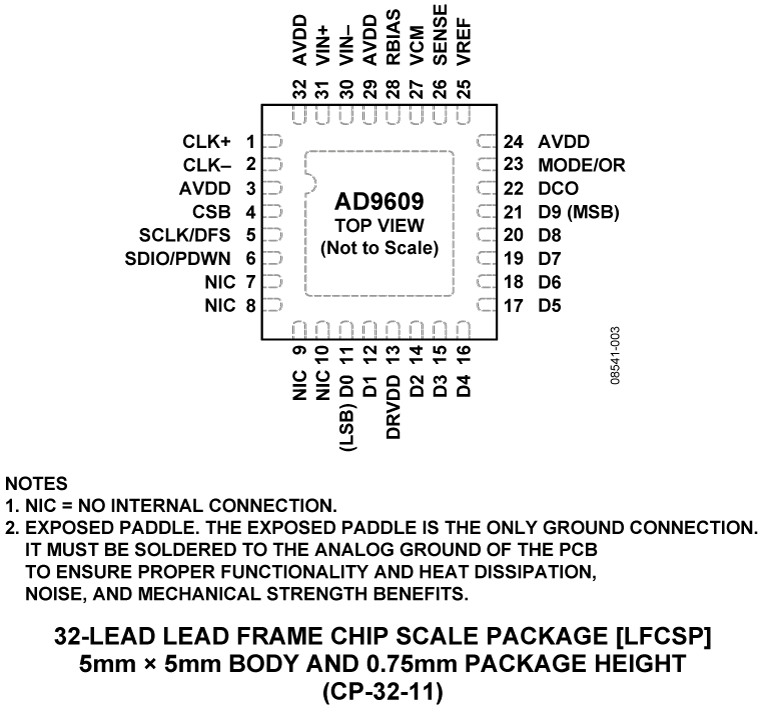

AD9609采用32引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。
应用
- 通信
- 分集无线电系统
- 多模式数字接收器
GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA - 智能天线系统
- 电池供电仪表
- 手持式示波器
- 便携式医疗成像
- 超声
- 雷达/LIDAR
- PET/SPECT成像
产品聚焦
- AD9609采用1.8 V单模拟电源供电，而数字输出驱动器采用独立的电源供电，以适应1.8 V至3.3 V逻辑。
- 采样保持电路在最高200 MHz的输入频率下仍保持出色的性能，而且成本低、功耗低、易于使用。
- 标准串行端口接口支持各种产品特性和功能，例如：数据输出格式化、内部时钟分频器、省电模式、DCO和数据输出（D9至D0）时序和偏移调整、以及基准电压源模式等。
- AD9609采用32引脚LFCSP封装，符合RoHS标准，与12位ADC AD9629和14位ADC AD9649引脚兼容，因此采样速率为20 MSPS至80 MSPS的10位和14位转换器可轻松实现升级。
