特性

• 带有自动通道选择 (往复式) 的双通道差分输入
• 低电源电流：200uA，自动睡眠时 4uA
• 差分输入和差分基准，共模范围从 GND 到 V_CC
• 0.12LSB INL，无漏码
• 0.16LSB 满量程误差和 0.006LSB 偏移

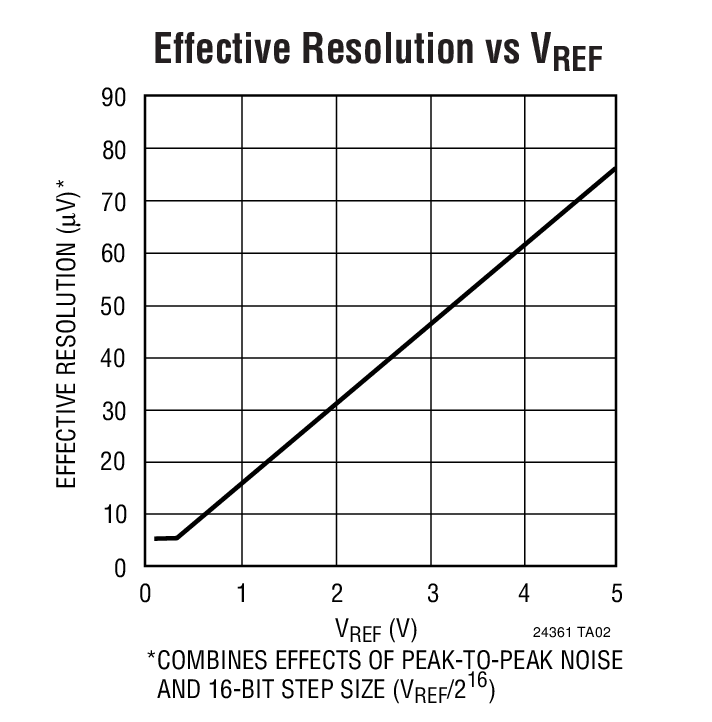

• 800nV RMS 噪声，与V_REF 值无关
• 无延迟：数字滤波器一个周期内即建立稳态，各通道转换均准确
• 内部振荡器 —— 无需外部元器件
• 87dB 最小值、50Hz 和 60Hz 的陷波滤波器

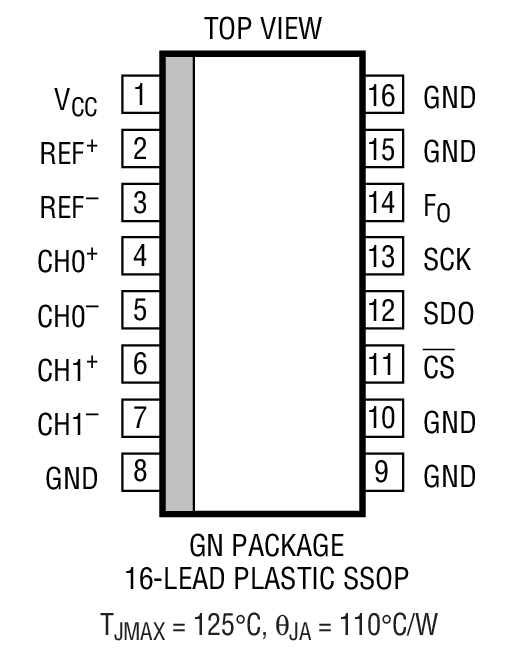

• 窄 SSOP-16 封装
• 2.7V 到 5.5V 单电源工作
• 引脚与 24 位 LTC2412 兼容

产品详情和应用

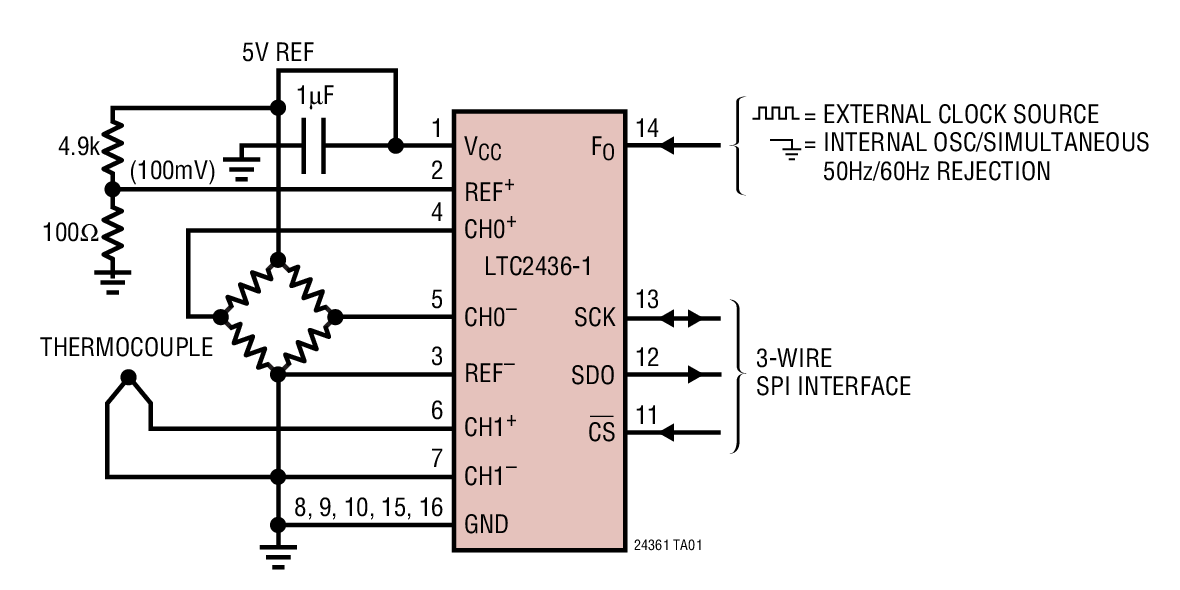

LTC^®2436-1 是带有一个集成振荡器的双通道差分输入微功率 16 位无延迟增量累加 (No Latency ΔΣ^™) 模数转换器。它能够提供 0.5LSB INL 和 800nV_RMS 噪声的性能指针，与 V_REF 值无关。两个差分信道交替转换，信道识别码包含在转换结果中。它采用增量累加技朮，提供数字滤波器单次转换中的稳态建立。LTC2436-1 可以通过单只引脚进行配置，可在 50Hz 和 60Hz ±2% 上获得优于 87dB 的输入差模抑制。它还可用一个外部振荡器来驱动，以获得一个用户定义的抑制频率。内部振荡器无需使用外部的频率设定组件。 　　

转换器可以接受从 0.1V 到 V_CC 的任何外部差分基准电压，可灵活实现参数比和远程传感检测配置。全幅差分输入电压范围是从 -0.5˙V_REF 到 0.5˙V_REF。共模基准电压 V_REFCM 和共模输入电压 V_INCM 可以分别被设定在 GND 和 V_CC 之间的任意值。直流共模输入抑制比超过 140dB。 　　

LTC2436-1 通过一个灵活的 3 线数字端口通讯，该端口与 SPI 和 MICROWIRE^™ 协议兼容。

• 直接传感器数字转换器
• 称重器
• 直接温度测量
• 气体分析器
• 应变仪变换器
• 仪表
• 数据采集
• 工业过程控制
