特性

产品详情和应用

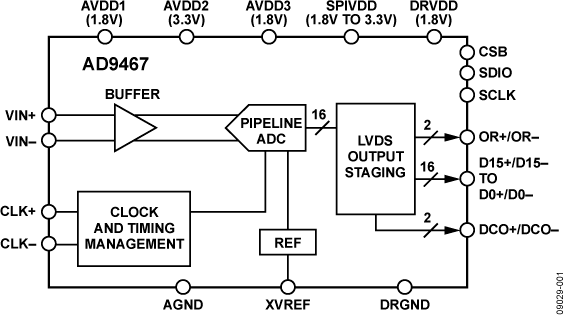

AD9467是一款16位、单芯片、中频(IF)采样模数转换器(ADC)，针对高性能、宽带宽和易用性而优化。这款产品以250 MSPS的转换速率工作，设计用于要求高动态范围的无线接收机、仪器仪表和测试设备。

该ADC要求采用1.8 V和3.3 V电源供电及低压差分输入时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。数据输出为LVDS兼容(ANSI-644兼容)，而且包括能降低短迹线所需总电流的方式。

它提供一个数据时钟输出(DCO)用于在输出端捕获数据，并发送新输出字节信号。

它还通过SPI支持掉电功能，禁用时典型功耗小于5 mW。

同时提供一些可选特性，供用户按照工作条件做出不同的选择，包括选择输入范围、数据格式选择以及输出数据测试码。

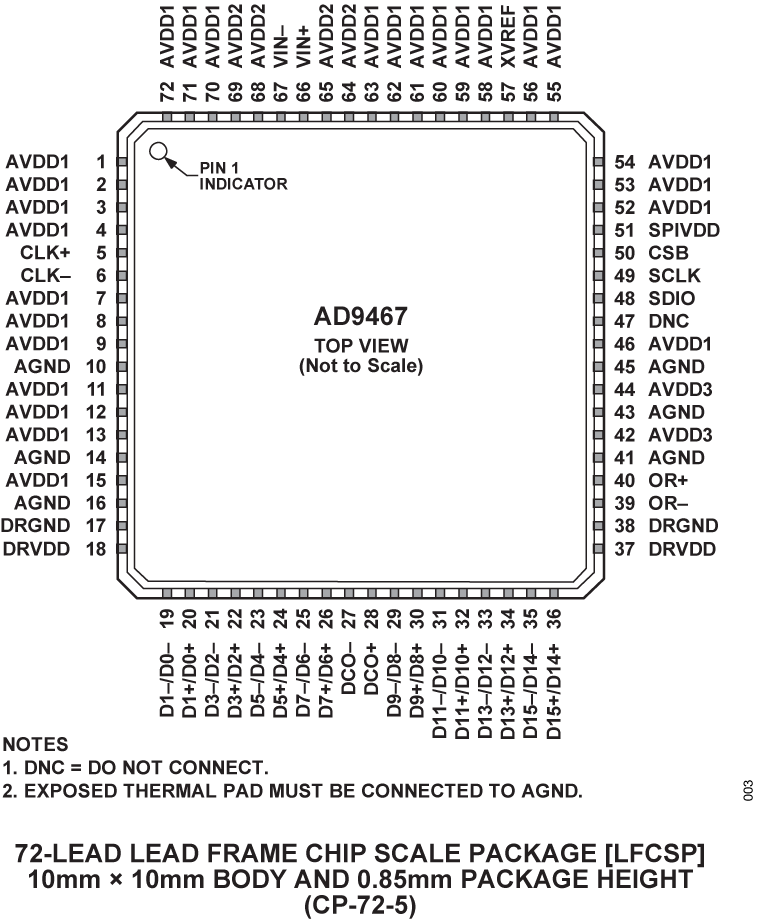

AD9467采用72引脚LFCSP无铅封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

1. IF优化能力，用于改善SFDR。
2. 出色的SFDR性能，适用于多载波、多模式3G和4G蜂窝基站接收机等IF采样应用。
3. 易于使用：片内基准电压源、高输入阻抗缓冲器、可调模拟输入范围和输出时钟简化了数据采集。
4. 采用72引脚LFCSP无铅封装。
5. 时钟占空比稳定器(DCS)在较宽的输入时钟脉冲宽度范围仍保持ADC的整体性能。
6. 准串行端口接口(SPI)支持各种产品特性和功能，例如数据格式化（偏移二进制、二进制补码或格雷码）、启用时钟DCS等。

应用

• 多载波、多模式手机接收机
• 天线阵列定位
• 功率放大器线性化
• 宽带无线
• 雷达
• 红外成像
• 通信仪器
