特性

• 14位分辨率、无失码
• 8通道多路复用器，输入可选择：
  • 单极性单端输入
  • 差分输入（使用参考地）
  • 伪双极性输入
• 吞吐速率：250 kSPS
• INL/DNL: ±0.5/±0.25 LSB （典型值）
• 信纳比(SINAD): 85 dB @ 20 kHz
• THD: −100 dB(20 kHz)
• 模拟输入范围：0 V至V_REF（V_REF最高为VDD）
• 多种基准电压源类型
  • 内部基准电压源可选择2.5 V或4.096 V
  • 外部缓冲基准电压源（高达4.096 V）
  • 外部基准电压源（高达VDD）
• 内部温度传感器(TEMP)
• 通道序列器，可选单极点滤波器，繁忙指示器
• 无流水线延迟，SAR架构
• 单电源工作：2.3 V至5.5 V，逻辑接口电压：1.8 V至5.5 V
• 串行接口，兼容SPI、MICROWIRE、QSPI和DSP
• 功耗
  • 2.9 mW（2.5 V/200 kSPS时）
  • 10.8 mW（5 V/250 kSPS时）
• 待机电流：50 nA

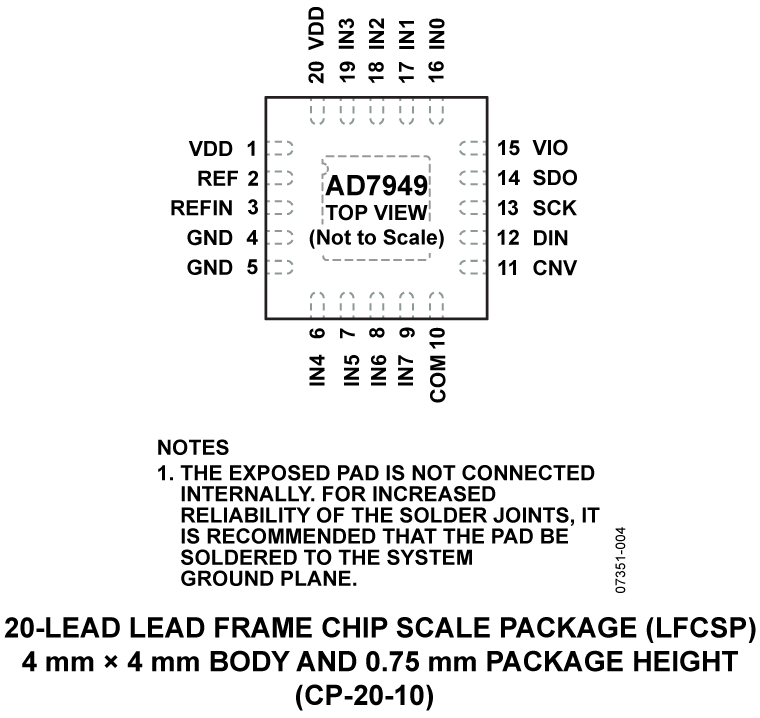

• 20引脚4 mm × 4 mm LFCSP封装

• 下载AD7949-EP 数据手册
• 军用温度范围（−55°C至+125°C）
• 受控制造基线
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/12645 DSCC图纸号

产品详情和应用

AD7949是一款8通道、14位、电荷再分配、逐次逼近型（SAR）模数转换器（ADC），采用单电源（VDD）供电。

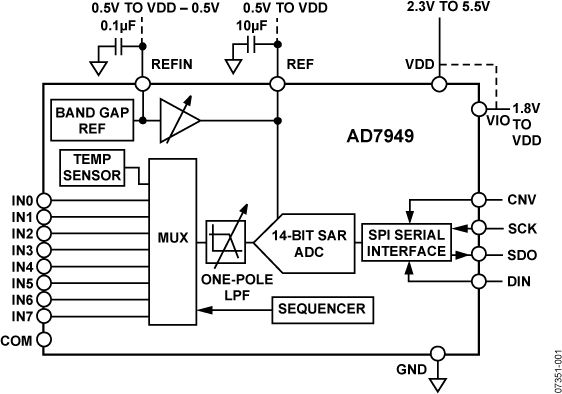

AD7949内置多通道、低功耗数据采集系统所需的元件，包括：无失码的真14位SAR型ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极性输入的8通道、低串扰多路复用器；内部低漂移基准电压源（可以选择2.5 V或4.096 V）和缓冲；温度传感器；可选择的1极点滤波器；以及多通道按顺序连续采样时所用的序列器。

AD7949使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源（VIO），其被设定为主逻辑电平。功耗与吞吐量成正比。

AD7949采用20引脚微型LFCSP封装，工作温度范围为-40°C至+85°C。

应用

• 多通道系统监控
• 电池供电设备
• 医疗仪器：ECG/EKG
• 移动通信：GPS
• 个人数字助理
• 电源线路监控
• 数据采集
• 地震数据采集系统
• 仪器仪表
• 过程控制
