ADI亚德诺_LTC2207-14_产品介绍

ADI亚德诺 LTC2207-14 产品介绍

2026-03-09 0次

特性

采样速率：105Msps / 80Msps
77.3dBFS 噪声层
98dB SFDR
在 250MHz 的 SFDR > 82dB (1.5V_P-P 输入范围)
PGA 前端 (2.25V_P-P 或 1.5V_P-P 输入范围)
700MHz 满功率带宽 S/H (采样及保持)
可选的内部抖动
可选的数据输出随机函数发生器
单 3.3V 电源
功耗：947mW / 762mW

可选的时钟占空比稳定器
超范围指示器
引脚兼容系列

105Msps：LTC2207 (16 位)、LTC2207-14 (14 位)
80Msps：LTC2206 (16 位)、LTC2206-14 (14 位)
65Msps：LTC2205 (16 位)、LTC2205-14 (14 位)
40Msps：LTC2204 (16 位)
25Msps：LTC2203 (16 位) 单端时钟
10Msps：LTC2202 (16 位) 单端时钟

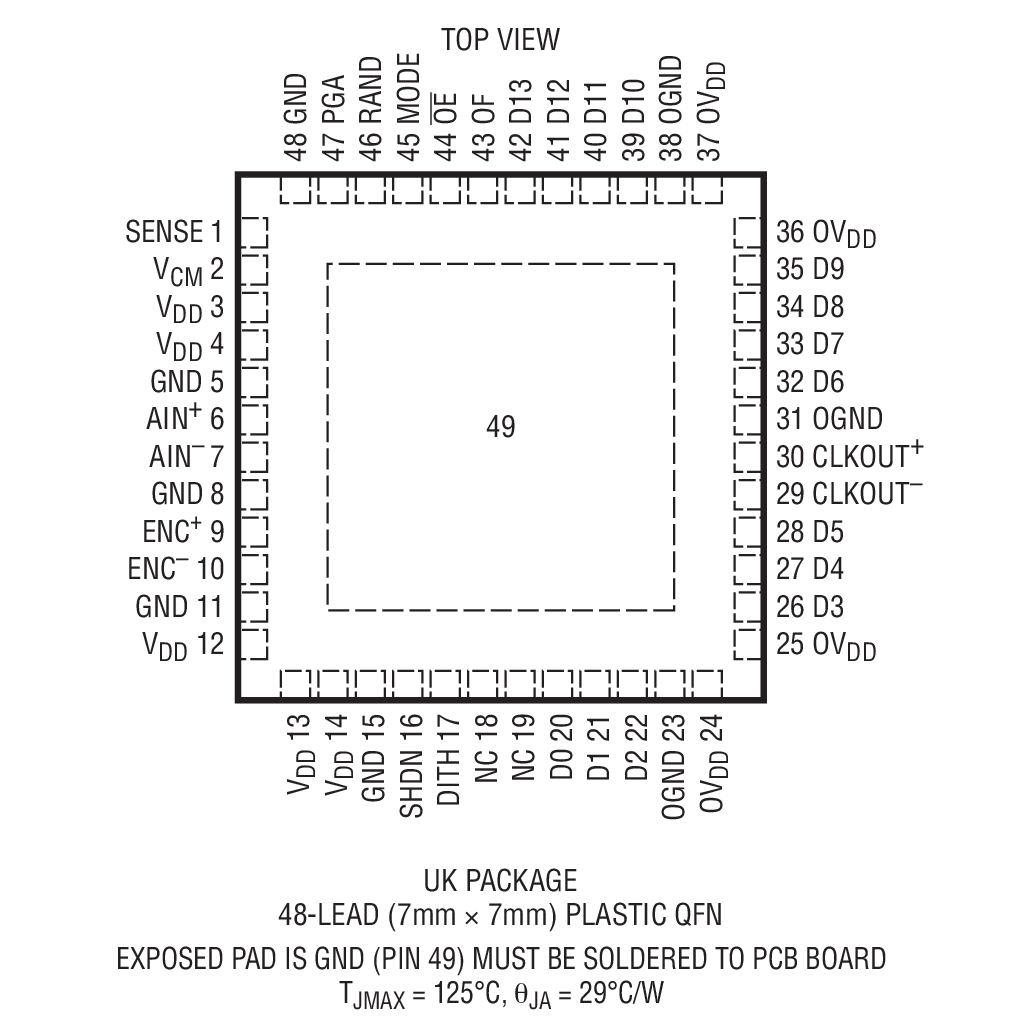

48 引脚 7mm x 7mm QFN 封装

产品详情和应用

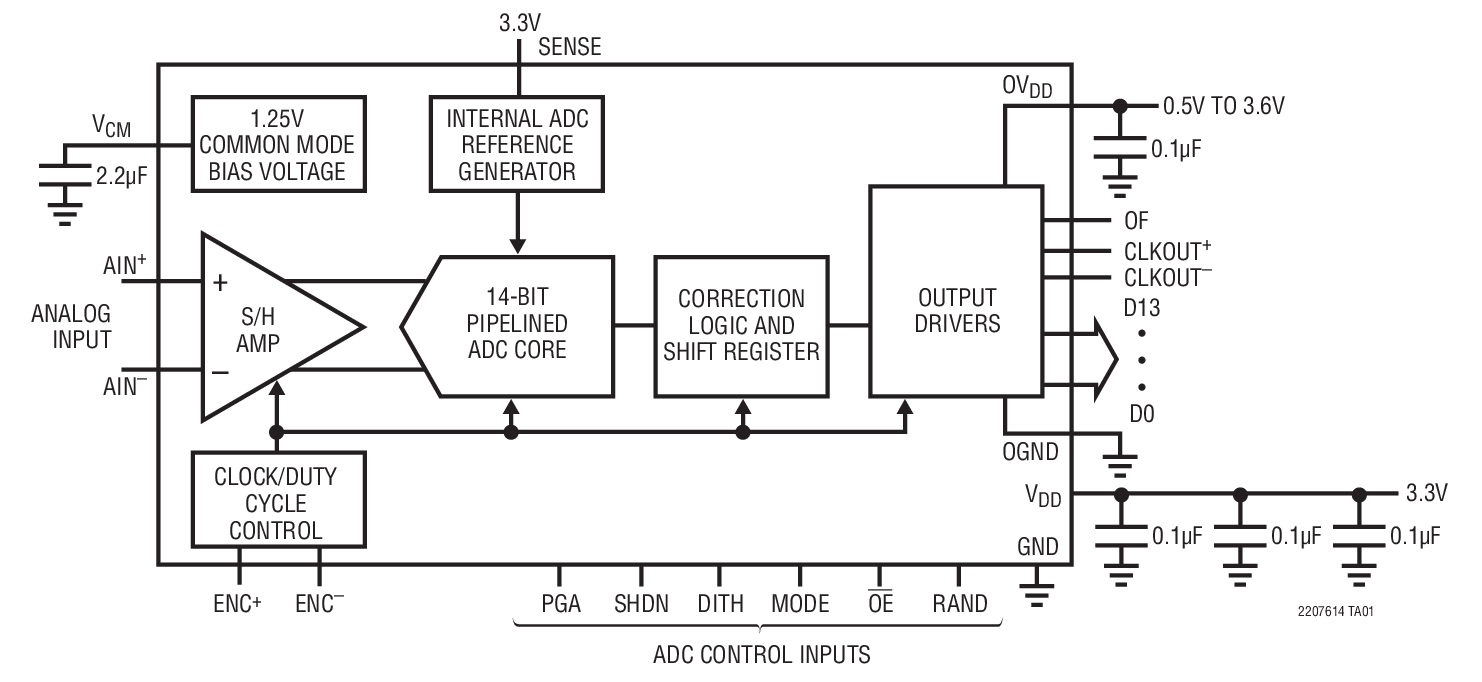

LTC^®2207-14 / LTC2206-14 是 105Msps / 80Msps、采样 14 位 A/D 转换器，专为对输入频率高达 700MHz的高频、宽动态范围信号进行数字化处理而设计。可以利用 PGA 前端对该 ADC 的输入范围优化。

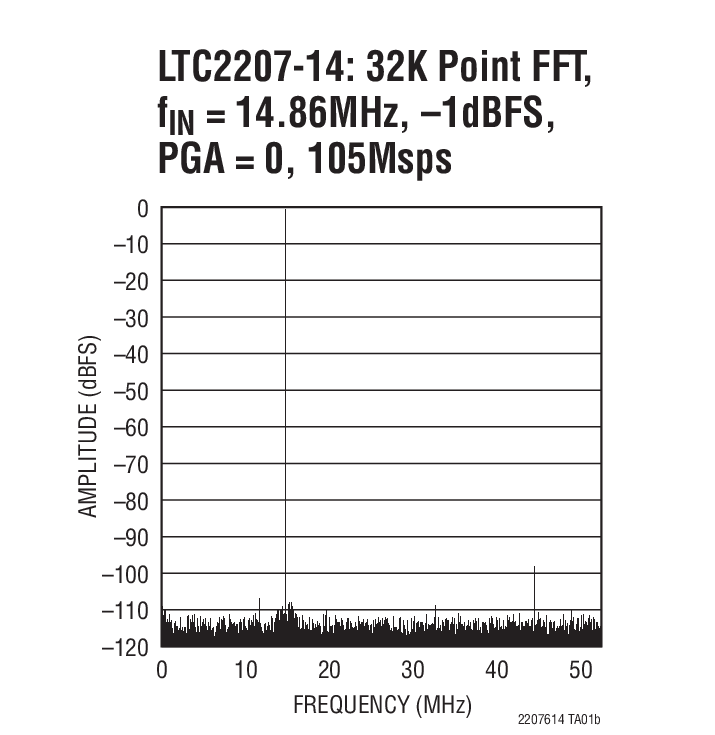

LTC2207-14 / LTC2206-14 非常适合于要求苛刻的通信应用，其 AC 性能包括 77.3dB 噪声层和 98dB 无寄生动态范围 (SFDR)。80fs_RMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括整个温度范围内的 ±1.5LSB INL、±1LSB DNL (无漏失码)。

一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围。

可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC^＋和 ENC^– 输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

型号

位

LTC2207-14

LTC2207-16
