特性

• 12位分辨率、1/2 LSB线性度
• +5V单电源供电
• 软件可选输入范围：
  • ±10V、±5V、0V至+10V、0V至+5V (MAX196)
  • ±V_REF、±V_REF/2、0V至+V_REF、0V至+V_REF/2(MAX198)
• 内部4.096V或外部基准电压源
• 故障保护的输入多路复用器
• 6个模拟输入通道
• 6µs转换时间，100ksps采样速率
• 内部或外部采集控制
• 两种关断模式
• 内部或外部时钟

产品详情和应用

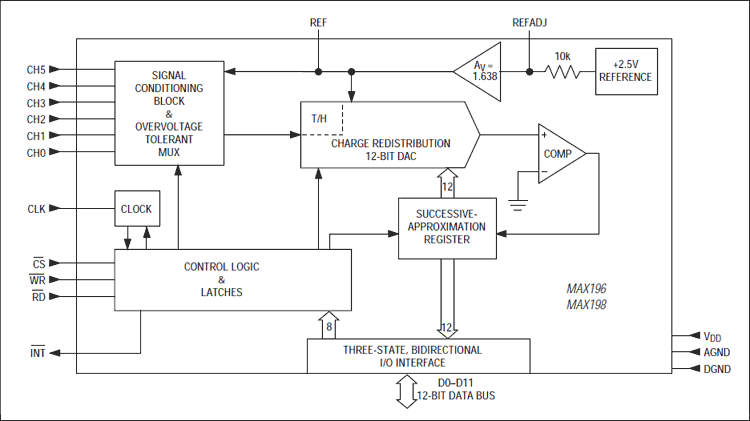

MAX196/MAX198多量程、12位数据采集系统(DAS)仅需要一个+5V单电源供电即可将输入端的模拟信号转换为高达±10V (MAX196)和±4V (MAX198)。这些系统提供六个可通过软件独立编程为各种范围的模拟输入通道：MAX196为±10V、±5V、0V至+10V以及0V至+5V；MAX198为±V_REF、±V_REF/2、0V至+V_REF以及0V至+V_REF/2。这种范围切换将有效动态范围增加到14位，并支持灵活地将±12V、±15V和4mA至20mA供电传感器连接到单个+5V系统。此外，这些转换器还受±16.5V故障保护；任何通道上发生故障都不会影响选定通道的转换结果。其他特性包括5MHz带宽采样/保持、100ksps吞吐速率、软件可选内部/外部时钟、内部/外部采集控制、12位并行接口和内部4.096V或外部基准电压源。

两种可编程关断模式（STBYPD、FULLPD）在两次转换之间提供低电流关断。在STBYPD模式下，基准电压缓冲器保持有效，从而消除了启动延迟。

MAX196/MAX198采用标准微处理器(µP)接口。三态数据I/O端口配置为使用16位数据总线工作，数据访问和总线释放时序规范与常用的µP兼容。所有逻辑输入和输出均兼容TTL/CMOS。

这些器件采用28引脚DIP、宽体SO、SSOP（面积比宽体SO小55%）和陶瓷SB封装。对于8+4总线接口，请参见MAX197和MAX199数据手册。可提供评估套件(MAX196EVKIT-DIP)。

应用

• 自动测试设备(ATE)
• 数据采集
• 工业控制系统
• 医疗仪器
• 机器人
• 电信
