AD7760

量产

24位、2.5 MSPS、100 dB Σ-Δ型ADC,内置片内缓冲

ADI亚德诺 AD7760 产品介绍
2026-03-09 0次

特性


  • 78 kHz输出数据速率时,动态范围为120 dB
  • 2.5 MHz输出数据速率时,动态范围为100 dB
  • 78 kHz输出数据速率时,信噪比(SNR)为112 dB
  • 2.5 MHz输出数据速率时,信噪比(SNR)为100 dB
  • 最大完全滤波输出字速率:2.5 MHz
  • 全差分调制器输入
  • 可编程过采样率(8×~256×)
  • 片内差分放大器,用于信号缓冲
  • 低通有限脉冲响应(FIR)滤波器,具有默认的或用户可编程系数
  • 调制器输出模式
  • 超量程提醒位
  • 数字偏置与增益校正寄存器

产品详情和应用

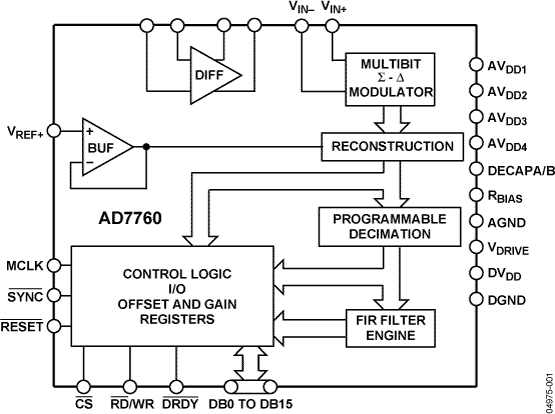

AD7760是一款高性能、24位Σ-Δ型模数转换器(ADC),融合了宽输入带宽、高速特性与Σ-Δ转换技术的优势,2.5 MSPS时信噪比可达100 dB,因此非常适合高速数据采集应用。宽动态范围以及显著降低的抗混叠要求,使设计过程得以简化。AD7760内置用来驱动基准电压的缓冲、用于信号缓冲和电平转换的差动放大器、超量程标志、内部增益与失调寄存器以及低通数字FIR滤波器,是一款高度集成的紧凑型数据采集器件,只需选择极少的外围元件。此外,该器件提供可编程抽取率,而且如果数字FIR滤波器的默认特征不适合应用要求,还可对其进行调整。AD7760是要求高信噪比(SNR)且无需采用复杂的前端信号处理设计应用的理想器件。

差分输入由模拟调制器以最高40 MSPS的采样速率进行采样。调制器输出由一系列低通滤波器处理,最后一个滤波器具有默认的或用户可编程系数。采样速率、滤波器转折频率和输出字速率由AD7760的外部时钟频率与配置寄存器共同设置。

模拟输入范围取决于AD7760采用的基准电压。当基准电压为4 V时,模拟输入范围为基于2 V共模电压的±3.2 V差分偏置电压。此共模偏置可利用片内差分放大器来实现,从而可进一步降低外部信号调理要求。

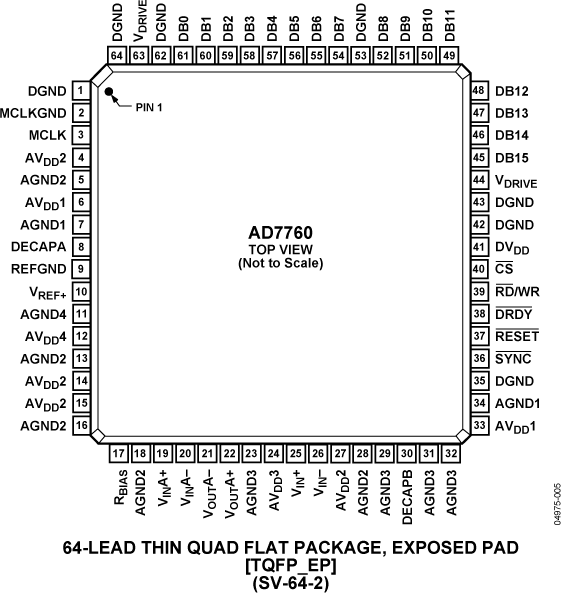

AD7760采用64引脚裸露焊盘TQFP封装,额定温度范围为−40°C至+85°C工业温度范围。

应用

  • 数据采集系统
  • 振动分析
  • 仪器仪表
