ADI亚德诺 AD9239 产品介绍

2026-03-09 0次

特性

单个封装内集成4个ADC
每个通道都提供带纠错码（ECC）的编码串行数字输出
内置温度传感器
通道间串扰：-95 dB

SNR = 65 dBFS，AIN = 85 MHz @ 250 MSPS
SFDR = 77 dBc，AIN = 85 MHz @ 250 MSPS
出色的线性度
DNL = ±0.3 LSB （典型值）
INL = ±0.7 LSB （典型值）
欲了解其它特性，请参考数据手册

产品详情和应用

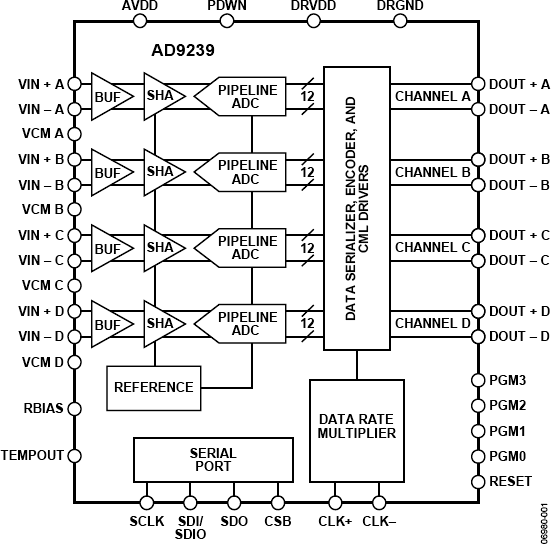

AD9239是一款四通道、12位、250 MSPS模数转换器（ADC），内置温度传感器与高速串行接口。它支持数字化高频、宽动态范围信号，输入带宽高达780 MHz。串行输出数据采用分组格式，包含通道专用信息、编码采样数据，以及纠错码。

AD9239采用1.8 V单电源供电，输入时钟可由正弦波、LVPECL、TTL或LVDS差分驱动。时钟占空比稳定器能在全速及各种时钟占空比条件下实现高性能。内置基准电压源无需外部去耦电路，并可以通过SPI控制进行调整。

AD9239支持多种关断与待机模式。当工作于待机模式且数字链路保持运行时，ADC每通道功耗为145 mW（典型值）。

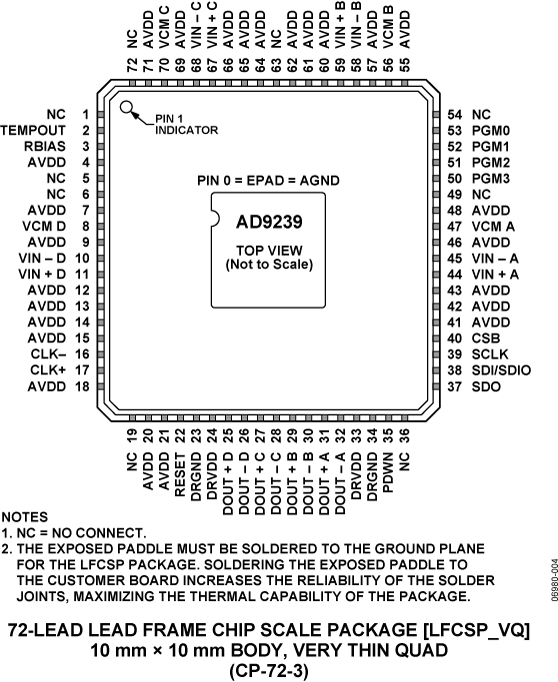

AD9239基于高级CMOS工艺制造，采用符合RoHS规定的72引脚LFCSP无铅封装，可在-40°C至+85°C的工业温度范围内工作。

产品聚焦

在节省空间的小型封装内集成了4个ADC。
内置锁相环（PLL）可对用户提供的单个ADC采样时钟进行分配与倍频，以提供相应的数据速率时钟。
编码数据速率支持高达4.0 Gbps的每通道速率。编码包含扰码，以确保适当的直流共模、嵌入式时钟，以及纠错。
AD9239采用1.8 V单电源供电。
灵活的同步方案与可编程模式引脚。
内置温度传感器。

应用

通信接收机
电缆终端设备/M-CMTS
宽带无线电
无线基础设施收发机
雷达/军事航空航天子系统
测试设备
