ADI亚德诺 AD7387-4 产品介绍

2026-03-09 0次

特性

16位、14位和12位ADC系列
四通道同步采样
单端模拟输入
高吞吐速率：4 MSPS
SNR（典型值）
- 84.7 dB（AD7386-4，V_REF = 3.3 V）
- 82.4 dB（AD7387-4，V_REF = 3.3 V）
- 73.7 dB (AD7388-4)
- 92 dB，OSR = 8，V_REF = 3.3 V (AD7386-4)
片内过采样功能

分辨率提升2位
超量程指示(ALERT)
INL（典型值）
- ±4 LSB (AD7386-4)
- ±1 LSB (AD7387-4)
- ±0.2 LSB (AD7388-4)
高速串行接口
温度范围：−40°C至+125°C
2.5 V内部基准电压源(10 ppm/°C)（最大值）

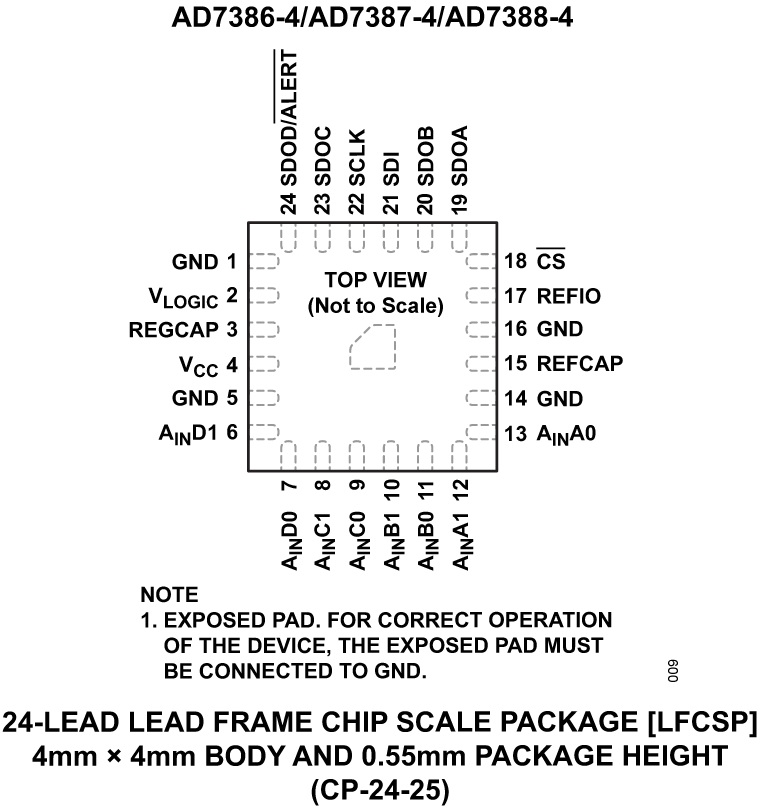

24引脚LFCSP封装

产品详情和应用

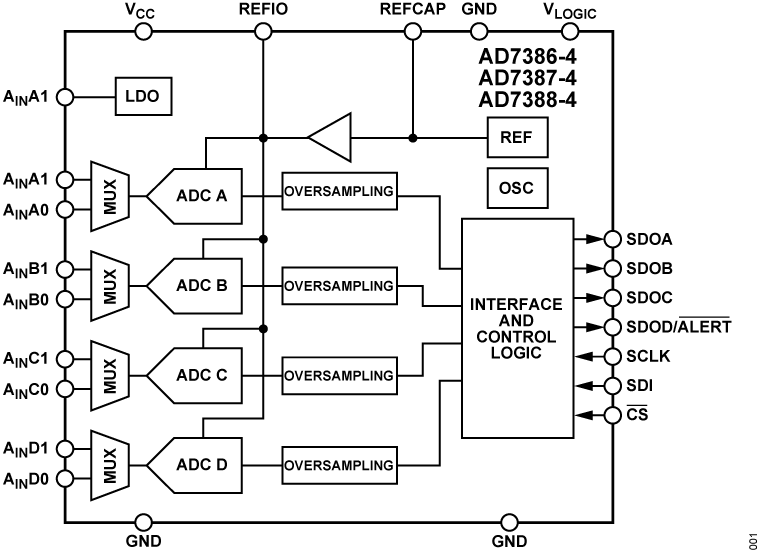

AD7386-4/AD7387-4/AD7388-4分别为16位、14位和12位兼容、四通道、同步采样、高速、逐次逼近寄存器(SAR)、模数转换器(ADC)，采用3.0 V至3.3 V电源供电，吞吐速率高达4 MSPS。单端模拟输入接受的电压范围为0 V至V_REF，在CS下降沿进行采样和转换。

AD7386-4/AD7387-4/AD7388-4具有片内过采样模块，可改善动态范围并在更低带宽下降低噪声。过采样可将分辨率提升多达两位。REFIO引脚的基准电压(V_REF)范围为2.5 V至3.3 V。

转换过程和数据采集过程均采用标准控制输入，可与微处理器或数字信号处理器(DSP)轻松接口。转换结果可通过4线模式同时输出以提供更快的吞吐速率，或者在允许较慢的吞吐速率时通过1线串行模式输出。使用独立逻辑电源时，该器件兼容1.8 V、2.5 V和3.3 V接口。

AD7386-4/AD7387-4/AD7388-4采用24引脚引线框芯片级封装(LFCSP)，工作温度范围为−40°C至+125°C

应用

电机控制位置反馈
电机控制电流检测
数据采集系统
掺铒光纤放大器(EDFA)应用
行波故障检测
同相和正交解调
