特性

• 单片、14位、1Msps ADC
• +5V单电源
• f_IN = 500kHz时，SNR为80dB
• f_IN = 500kHz时，SFDR为87dB
• 低功耗：257mW
• 按需自校准
• 差分非线性误差：±0.3LSB
• 积分非线性误差：±1.2LSB
• 三态二进制补码输出数据

产品详情和应用

MAX1205是一款14位、单片模数转换器(ADC)，转换速率可高达1Msps。该集成电路基于CMOS工艺，采用全差分流水线架构，具有数字纠错功能和简短的自校准程序，可纠正电容和增益失配并确保在全采样速率下实现14位线性度。片内采样/保持(T/H)可在高达奈奎斯特频率下保持出色的动态性能。MAX1205采用+5V单电源供电。

全差分输入支持±V_REF的输入摆幅。基准电压源也采用差分模式，其中正基准电压源(RFPF)通常连接到+4.096V，负基准电压源(RFNF)连接到模拟地。提供额外的检测引脚（RFPS、RFNS），用于补偿由于基准电压源走线中有限的内部和外部电阻以及基准电压源引脚的片内电阻而可能发生的任何电阻分压器动作。使用两个运算放大器也可以实现单端输入。

+5V时的典型功耗为257mW，采样速率为1Msps。该器件采用CMOS兼容的14位并行二进制补码输出数据格式。对于更高的采样速率，MAX1201是MAX1205的2.2Msps引脚兼容升级产品。

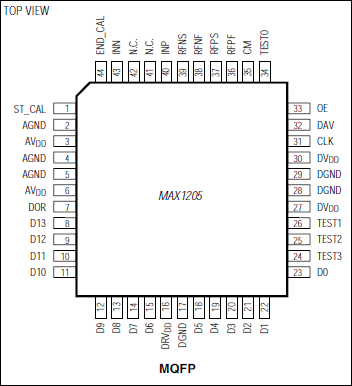

MAX1205采用MQFP封装，在商用（0°C至+70°C）和扩展级（-40°C至+85°C）温度范围内工作。

应用

• 通信系统
• 数据采集
• 成像
• 医疗
• 扫描仪
