特性

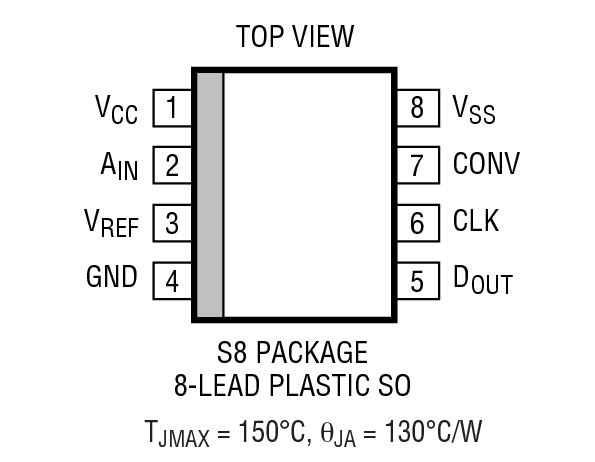

• 采用 SO-8 封装的完整 12 位 ADC
• 单电源 5V 或 ±5V 工作
• 采样速率：400ksps
• 功耗：75mW (典型值)
• 72dB S/(N + D) 和 –80dB THD (在奈奎斯特频率)
• 在整个温度范围内无漏失码

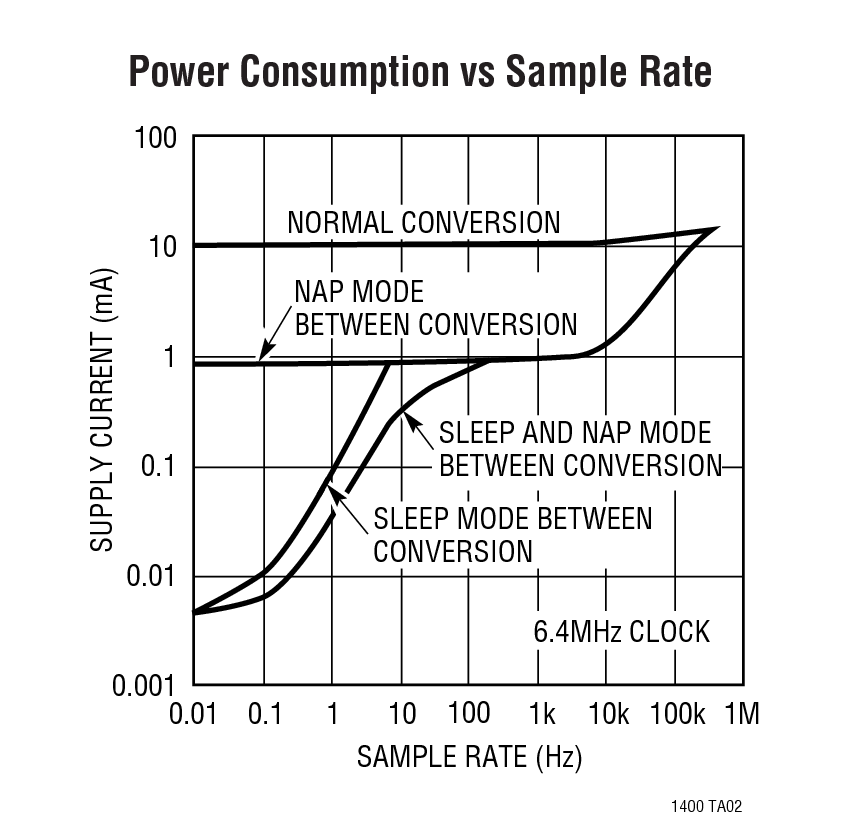

• 具即时唤醒功能的打盹模式：6mW
• 睡眠模式：30μW
• 高阻抗模拟输入
• 输入范围 (1mV/LSB)：0V 至 4.096V 或 ±2.048V
• 内部基准可从外部进行过驱动
• 至 DSP 和处理器的三线式接口 (可兼容 SPI 和MICROWIRE^™)

产品详情和应用

LTC^®1400 是一款完整的 400ksps、12 位 A/D 转换器，其仅从 5V 或 ±5V 电源吸取 75mW 功率。这款易用型器件配有一个 200ns 采样及保持电路和一个精准型基准。单极性和双极性转换模式增加了 ADC 的灵活性。LTC1400 具有两种省电模式：打盹和睡眠。在打盹模式中，它仅消耗 6mW 功率，并且能够立即唤醒和执行转换操作。在睡眠模式中，它通常消耗 30μW 功率。当从睡眠模式上电时，在串行数据字中提供一个基准就绪 (REFRDY) 信号，以指示基准已经稳定且芯片处于转换就绪状态。

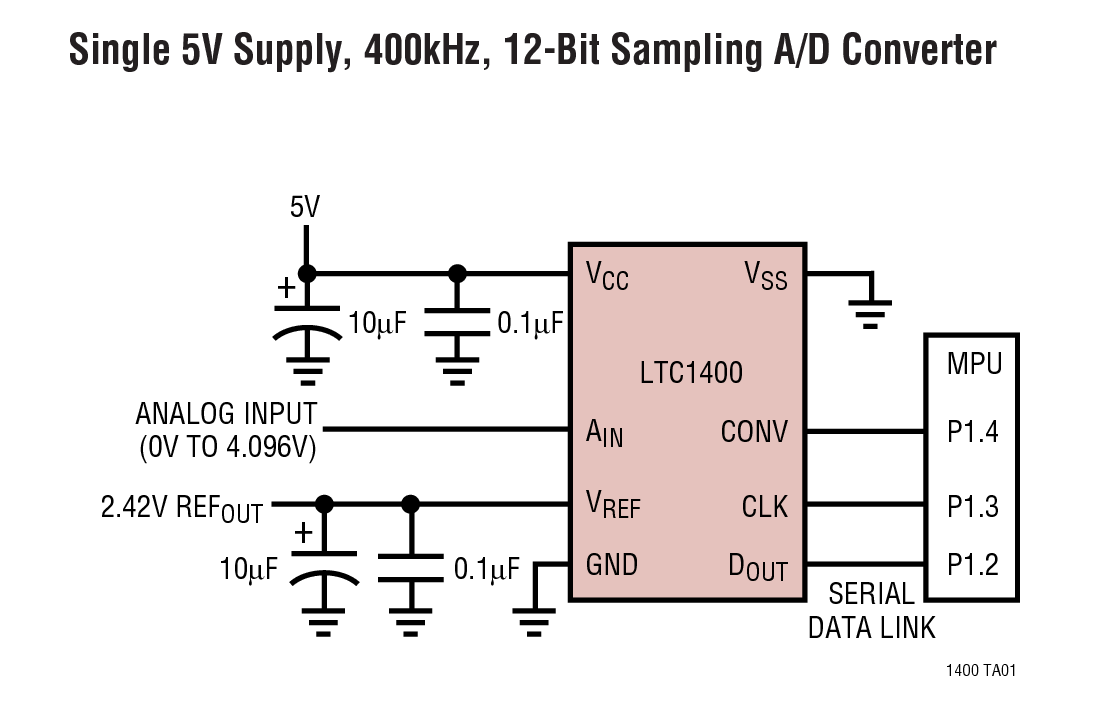

LTC1400 采用单 5V 电源转换 0V 至 4.096V 单极性输入，以及采用 ±5V 电源转换 ±2.048V 双极性输入。最大 DC 规格包括 ±1LSB INL、±1LSB DNL 和 45ppm/°C 温度漂移。有保证的 AC 性能包括 70dB S/(N + D) 和 –76dB THD (在 100kHz 输入频率和整个温度范围内)。

三线式串行端口可实现至多种微处理器、微控制器和 DSP 的紧凑和高效数据传输。

应用

• 高速数据采集
• 数字信号处理
• 多路复用数据采集系统
• 音频和电信处理
• 数字无线电
• 频谱分析
• 低功率和电池供电式系统
• 手持式或便携式仪器
