特性

• 采样速率：65Msps / 40Msps / 25Msps
• 单 3V 电源 (2.7V 至 3.4V)
• 低功率：205mW / 120mW / 75mW
• 74.3dB SNR
• 90dB SFDR
• 无漏失码
• 灵活的输入：1V_P-P 至 2V_P-P 范围
• 575MHz 满功率带宽 S/H (采样及保持)
• 时钟占空比稳定器
• 停机和打盹模式
• 引脚兼容型系列
  • 125Msps：LTC2253 (12 位)、LTC2255 (14 位)
  • 105Msps：LTC2252 (12 位)、LTC2254 (14 位)
  • 80Msps：LTC2229 (12 位、LTC2249 (14 位)
  • 65Msps：LTC2228 (12 位)、LTC2248 (14 位)
  • 40Msps：LTC2227 (12 位)、LTC2247 (14 位)
  • 25Msps：LTC2226 (12 位)、LTC2246 (14 位)
  • 10Msps：LTC2225 (12 位)、LTC2245 (14 位)

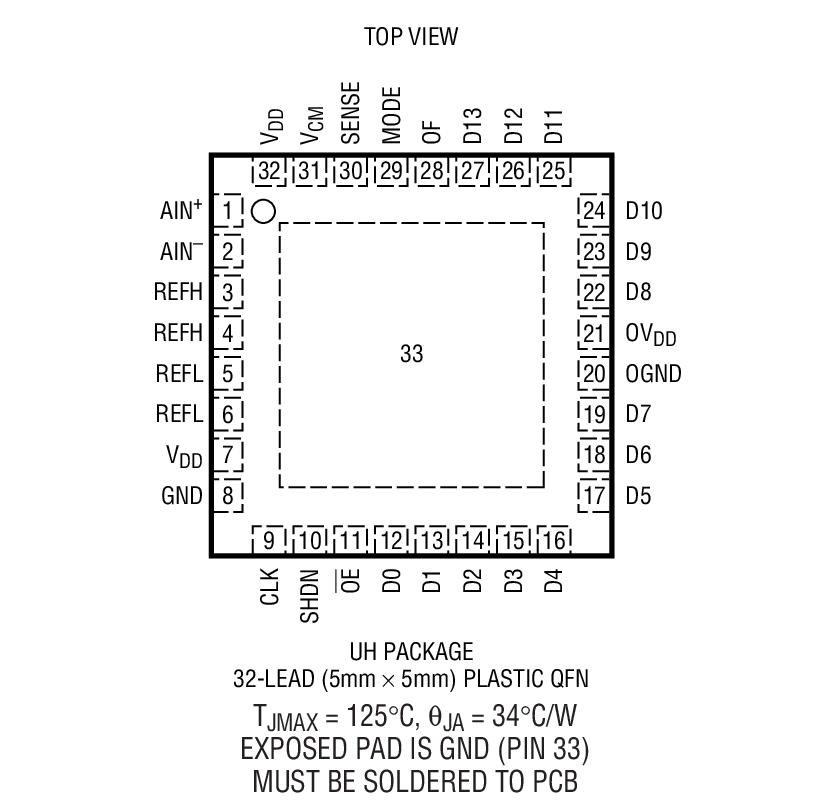

• 32 引脚 (5mm x 5mm) QFN 封装

产品详情和应用

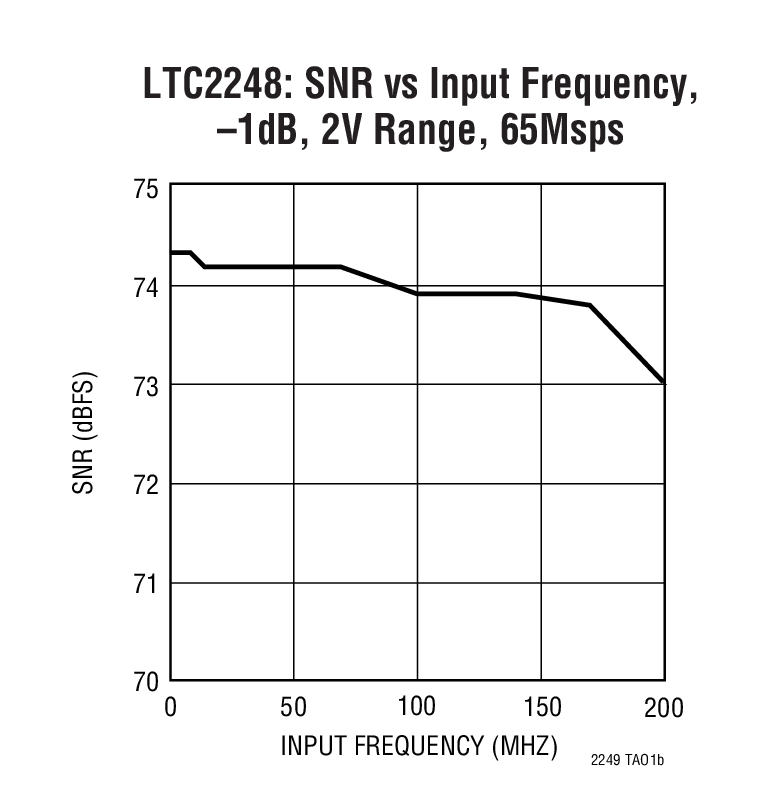

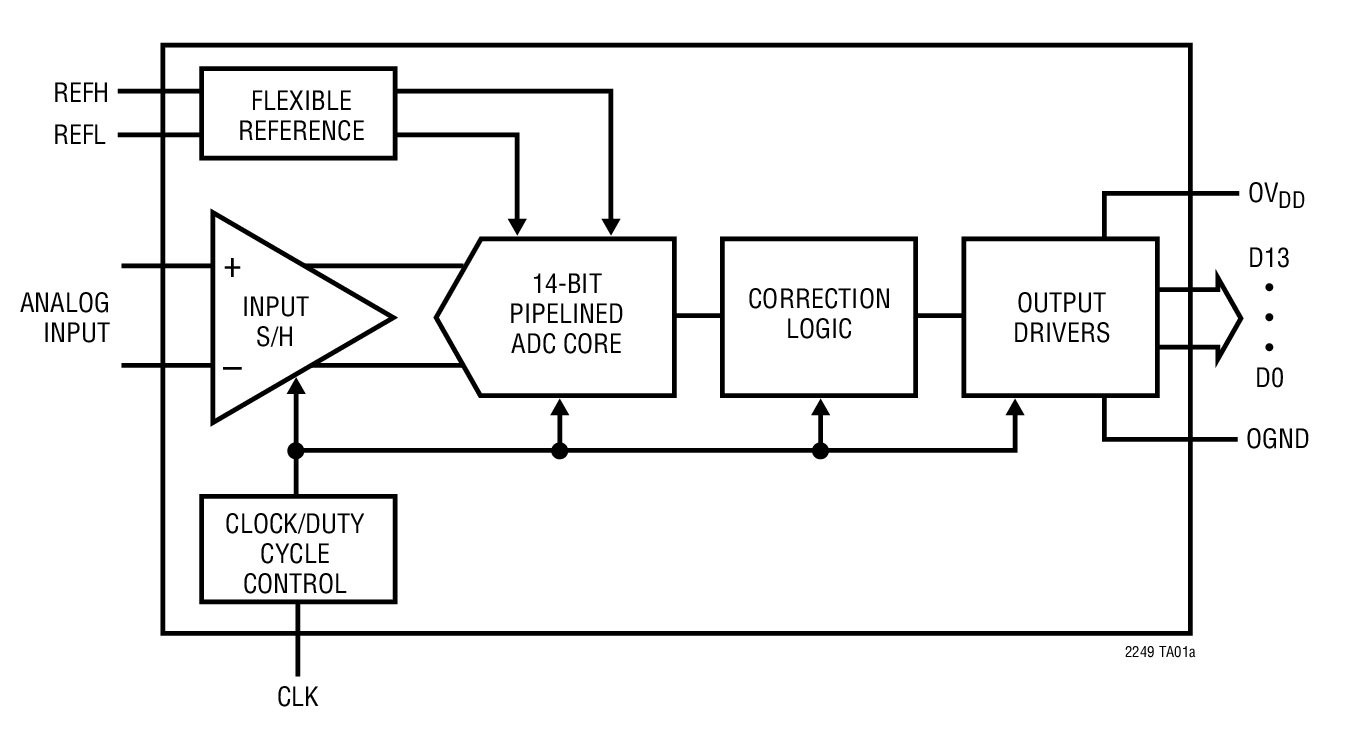

LTC^®2248 / LTC2247 / LTC2246 是 14 位 65Msps / 40Msps / 25Msps、低功率 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2248 / LTC2247 / LTC2246 非常适合于要求苛刻的成像和通信应用，其 AC 性能包括 74.3dB SNR 和 90dB 无杂散动态范围 SFDR (对于处在奈奎斯特频率的信号)。

DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.5LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为1LSB_RMS.

单 3V 电源可实现低功率操作。一个单独的输出电源使输出能驱动 0.5V 至 3.6V 逻辑电路。

一个单端 CLK 输入负责控制转换器运作。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

应用

• 无线和有线宽带通信
• 成像系统
• 超声波
• 频谱分析
• 便携式仪表
