特性

• LVDS数字输出
• 500 MSPS时每通道总功耗：1.1 W（默认设置）
• 无杂散动态范围(SFDR)：85 dBc（170MHz f_IN，500 MSPS）
• 信噪比(SNR)：68.6 dBFS（170MHz f_IN，500 MSPS）
• ENOB = 10.9 位(170 MHz f_IN)
• DNL = ±0.5 LSB
• INL = ±2.5 LSB
• 噪声密度 = -153 dBFS/Hz (500 MSPS)
• 1.25V、2.50 V和3.3V电源供电
• 无失码
• 模数转换器(ADC)内置基准电压源
• 欲了解更多特性，请参考数据手册

产品详情和应用

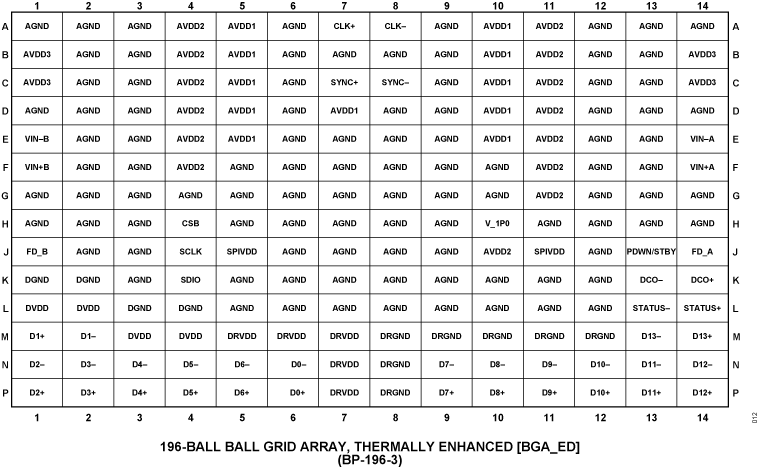

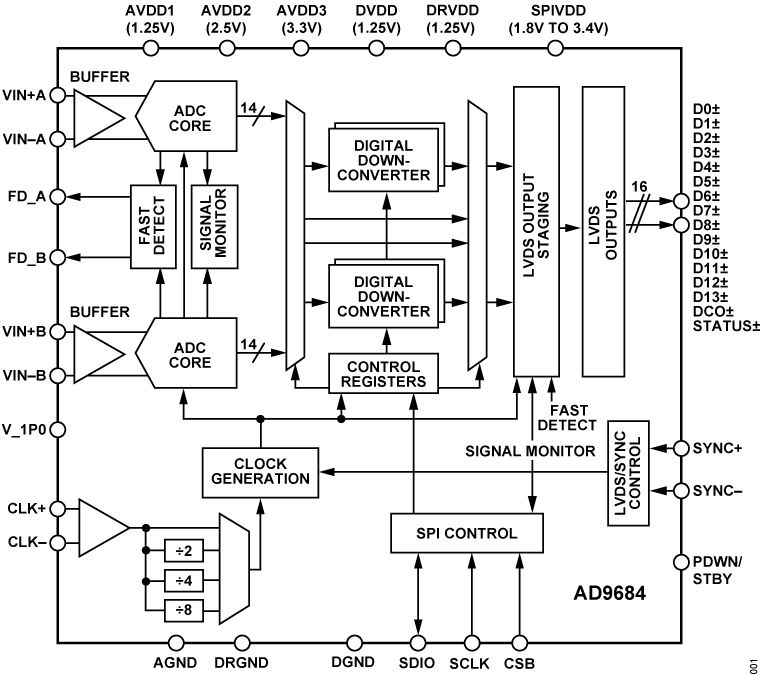

AD9684是一款双通道、14位、500 MSPS ADC。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该产品用于对宽带宽模拟信号进行采样。 AD9684针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽缓冲输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。 各ADC的数据输出内部连接到可选1/2抽取模块。

模拟输入和时钟信号均为差分输入信号。 各ADC数据输出内部连接到两个数字下变频器(DDC)。 每个DDC含有4个级联的信号处理级： 一个12位频率转换器(NCO)和三个支持2、4和8分频的半带抽取滤波器。

应用

• 通信
• 分集多频段、多模数字接收机
  3G/4G、TD-SCDMA、WCDMA、MC-GSM、LTE
• 通用软件无线电
• 超宽带卫星接收机
• 仪器仪表（频谱分析仪、网络分析仪、集成式RF测试解决方案）
• 雷达
• 数字示波器
• 高速数据采集系统
• DOCSIS CMTS上游接收路径
• HFC数字反向路径接收机
