推荐用于新设计
特性
- 通过TÜV Rheinland SC3认证的功能安全性，文件号968/FSP 2188.01/23
- 三种功率模式
- RMS噪声
- 低功耗：24 nV rms (1.17 SPS)，增益=128（典型值255 μA）
- 中功率：20 nV rms (2.34 SPS)，增益=128（典型值355 μA）
- 全功率：23 nV rms (9.4 SPS)，增益=128（典型值930 μA）
- 在所有功率模式下，无噪声分辨率高达22位（增益=1）
- 输出数据速率
- 全功率：9.38 SPS至19,200 SPS
- 中功率：2.34 SPS至4800 SPS
- 低功耗：1.17 SPS至2400 SPS
- 轨到轨模拟输入（增益大于1）
- 50 Hz/60 Hz同时抑制（25 SPS，单周期建立）
- 诊断功能（有助于安全完整性等级(SIL)认证）
- 交叉点多路模拟输入
- 8个差分/15个伪差分输入
- 可编程增益（1至128）
- 带隙基准电压源，漂移最大值为15 ppm/°C (70 μA)
- 可编程匹配激励电流
- 内部时钟振荡器
- 片内偏置电压发生器
- 低端功率开关
- 通用输出
- 多个滤波器选项
- 内部温度传感器
- 自校准和系统校准
- 传感器开路检测
- 自动通道时序控制器
- 各通道独立配置
- 电源：2.7 V至3.6 V和±1.8 V
- 独立接口电源
- 关断电流：5 μA（最大值）
- 温度范围：−40°C至+125°C

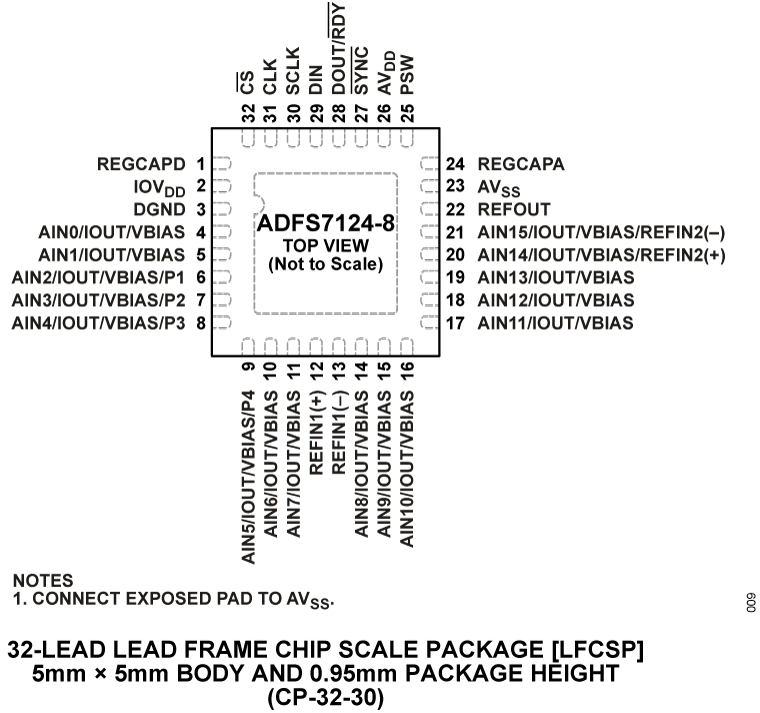

- 32引脚LFCSP封装
- 3线或4线串行接口
- SPI、QSPI™、MICROWIRE™和DSP兼容
- SCLK引脚内的施密特触发
- ESD：4 kV
产品详情和应用
ADFS7124-8是一款适合高精度测量应用的低功耗、低噪声、全集成式模拟前端。该器件内置一个低噪声24位Σ-Δ型模数转换器(ADC)，可配置来提供8个差分输入或15个单端或伪差分输入。片内低噪声级确保ADC中可直接输入小信号。
ADFS7124-8的主要优势之一是用户可灵活采用三种集成功率模式之一。电流消耗、输出数据速率范围和RMS噪声均可通过所选功率模式进行定制。该器件还提供多个滤波器选项，确保为用户带来最大的灵活性。
当输出数据速率为25 SPS（单周期建立）时，ADFS7124-8可实现50 Hz和60 Hz同时抑制，且在较低输出数据速率下，可实现超过80 dB的抑制性能。
ADFS7124-8提供超高的信号链集成度。该器件内置一个精密低噪声、低漂移内部带隙基准电压源，并接受外部差分基准电压，后者可进行内部缓冲。其他主要集成特性包括可编程低漂移激励电流源、开路测试电流控制和偏置电压发生器，后者可将某一通道的共模电压设置为AVDD/2。低端功率开关支持用户在两次转换之间关断桥式传感器，确保系统功耗水平极低。该器件还允许用户选择使用内部或外部时钟工作。
集成通道时序控制器支持同时使能多个通道，ADFS7124-8按顺序在各使能通道上执行转换，简化了与器件的通信。多达16个通道可随时使能，这些通道具有模拟输入或诊断功能（比如电源检查或基准电压源检查）。这一独特的特性允许诊断和转换交替进行。ADFS7124-8还支持按通道配置。该器件支持8种配置或设置。每种配置包括增益、滤波器类型、输出数据速率、缓冲和基准电压源。用户可在各通道上分配任何设置。
作为全面特性组合的一部分，ADFS7124-8还集成了丰富的诊断功能。这些诊断功能包括循环冗余校验(CRC)、信号链检查和串行接口检查，从而提供更强大的解决方案。这些诊断功能可减少执行诊断功能所需的外部元件，从而减少对电路板空间的需求，缩短设计时间并节省成本。根据IEC 61508，典型应用的失效模式影响和诊断分析(FMEDA)表明安全失效比率(SFF)大于90%。
该器件采用2.7 V至3.6 V单模拟电源或1.8 V双电源工作。数字电源范围为1.65 V至3.6 V。器件的额定温度范围为−40°C至+125°C。ADFS7124-8采用32引脚LFCSP封装。
应用
► 温度测量
► 压力测量
► 工业过程控制
► 仪器仪表
► 智能发射器
