ADI亚德诺 AD9481 产品介绍

2026-03-09 0次

特性

微分非线性（DNL）：±0.35 LSB
积分非线性（INL）：±0.26 LSB
3.3 V单电源供电（3.0 V至3.6 V）
功耗：439 mW（250 MSPS）
1 V p-p模拟输入范围

1.0 V内部基准电压
单端或差分模拟输入
解复用CMOS输出
省电模式
时钟占空比稳定器

产品详情和应用

AD9481是一款8位单芯片模数转换器（ADC），专门针对高速和低功耗进行了优化。该产品尺寸小且易于使用，转换速率为250 MSPS，在整个工作范围内都具有出色的线性度和动态性能。

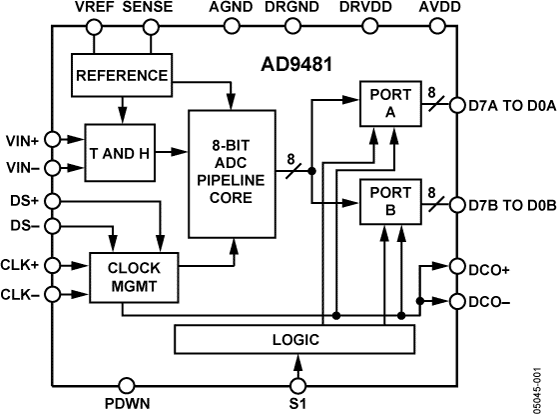

为使系统成本和功耗达到较低，AD9481内置了一个基准电压源和采样保持电路。用户只需要提供一个3.3 V电源和一个差分编码时钟。对于大多数应用来说，无需外部基准电压源或驱动器件。

数字输出为TTL/CMOS兼容，可选择二进制补码或二进制输出格式。各输出数据位以交错方式与输出时钟一同提供，简化了数据采集。

AD9481采用44引脚表面贴装无铅封装（TQFP-44），额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦
1. 出色的线性度：微分非线性（DNL）仅为±0.35，使AD9481适合大多数仪器仪表与测量应用。
2. 省电模式：可通过进入省电模式，将总功耗降至15 mW。
3. 通过解复用CMOS输出，能够与低成本FPGA和标准逻辑实现轻松接口。

应用

数字示波器
仪器仪表与测量
通信

点对点无线电

数字预失真环路
