ADI亚德诺_AD9652_产品介绍

ADI亚德诺 AD9652 产品介绍

2026-03-09 0次

特性

高动态范围
-SNR = 75.0 dBFS（70 MHz，AIN = −1 dBFS）
-SFDR = 87 dBc（70 MHz，AIN = −1 dBFS）
-欲了解更多特性，请参考数据手册
出色的IF采样性能
-SNR = 73.7 dBFS（170 MHz，AIN = −1 dBFS）
-SFDR = 85 dBc（170 MHz，AIN = −1 dBFS）
-全功率带宽为465 MHz
片内3.3 V缓冲器
-可编程输入范围为2 V p-p至2.5 V p-p（默认值）

差分时钟输入接收机，带1、2、4和8整数输入（时钟分频器输入最高可达1.24 GHz）
内部ADC时钟占空比稳定器
SYNC输入允许多芯片同步
总功耗：
2.16 W
-3.3 V和1.8 V 电源电压
DDR LVDS（ANSI-644电平）输出
串行端口控制
节能的掉电模式

产品详情和应用

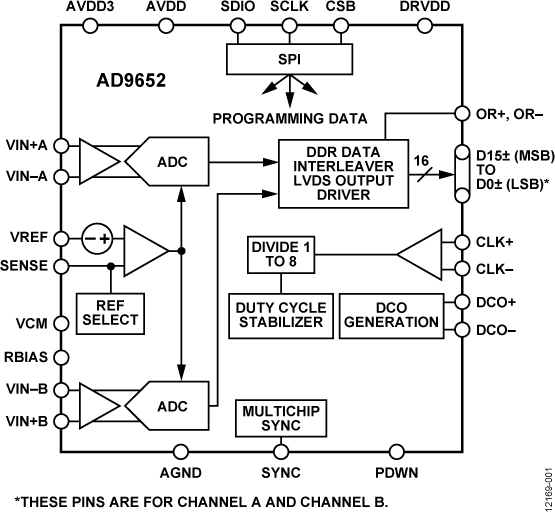

AD9652是一款双通道、16位、采样速率最高达310 MSPS的模数转换器(ADC)。它用于支持高要求、高速度信号处理应用，该应用需要在宽输入频率范围（最高达465 MHz）具有出色的动态范围。其出色的低本底噪声(-157.6 dBFS)和大信号无杂散动态范围(SFDR)性能（超过85 dBFS，典型值）可在大信号存在的情况下解析低电平信号。

这款双通道ADC内核采用多级、流水线架构，并集成了输出纠错逻辑。高性能片内缓冲器和内部基准电压源简化了外部驱动电路接口，同时保持ADC的出色性能。

AD9652可支持最高达1.24 GHz的输入时钟频率，其采用1、2、4和8整数时钟分频器来生成ADC采样时钟。提供占空比稳定器来补偿ADC时钟占空比的波动。来自每个ADC的16位输出数据（带超量程位）与双数据速率(DDR)时钟在单独的LVDS输出端口交错。设置与控制编程利用三线式SPI兼容型串行接口来完成。

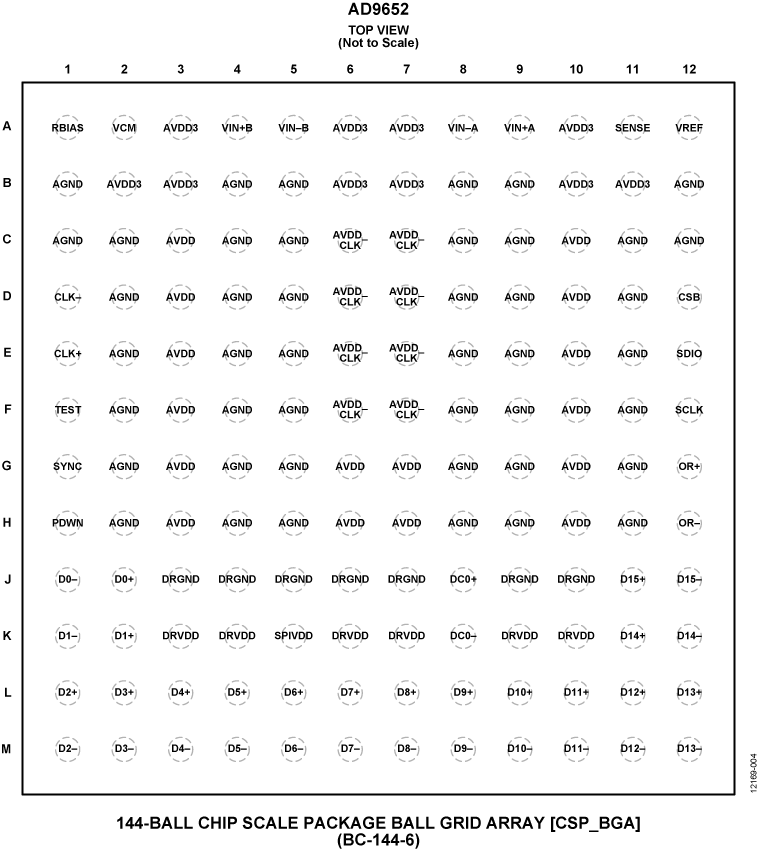

AD9652采用144引脚CSP_BGA封装，额定温度范围为−40 ℃至+85 ℃工业温度范围。该产品受正在申请中的美国专利保护。

产品特色

集成双通道、16位310 MSPS ADC。
片内缓冲器简化ADC驱动器接口。
采用3.3 V和1.8 V电源供电，数字输出驱动器则采用独立电源供电，以支持LVDS输出。
取得专利的差分输入在最高至485 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
SYNC输入可在多个设备之间实现同步。
三线式、3.3 V或1.8 V SPI端口，用于寄存器编程和回读。

应用

军用雷达和通信
多模式数字接收机（3G或4G）
测试和仪器仪表
智能天线系统
