特性

• 多功能光电式测量前端
• 完全集成的 AFE、ADC、LED 驱动器和时序内核
• 提供环境光抑制性能，无需光电二极管滤光器
• 三个 370 mA LED 峰值电流驱动器
• 每个光学样本具有多个灵活的短 LED 脉冲
• 20 位突发累加器支持每个采样周期 20 位
• 片上样本至样本累加器，支持每次读取数据高达 27 位
• 低功耗工作
• SPI、I²C 接口和 1.8 V 模拟/数字内核
• 灵活的采样频率范围：0.122 Hz 至 2700 Hz
• FIFO 数据操作
• 通过汽车应用认证

产品详情和应用

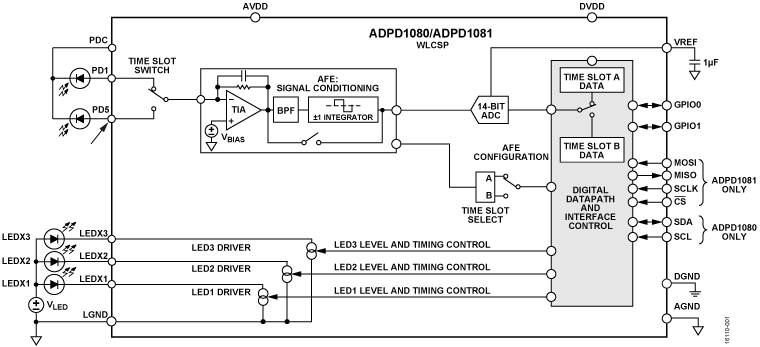

ADPD1080/ADPD1081 均为集成 14 位模数转换器(ADC)和 20 位突发累加器的高效率光电式测量前端，配合灵活的发光二极管(LED)驱动器工作。ADPD1080/ADPD1081 激励 LED 并测量相应的光学返回信号。数据输出和功能配置通过 ADPD1080 上的一个 1.8 V I2C 接口或 ADPD1081 上的串行端口接口(SPI)进行。控制电路包括灵活的 LED 信号传输和同步检测。

由于环境光通常引起调制干扰，模拟前端(AFE)可提供信号失调和破坏抑制性能，而无需滤光器或需要外部控制的直流抵消电路。

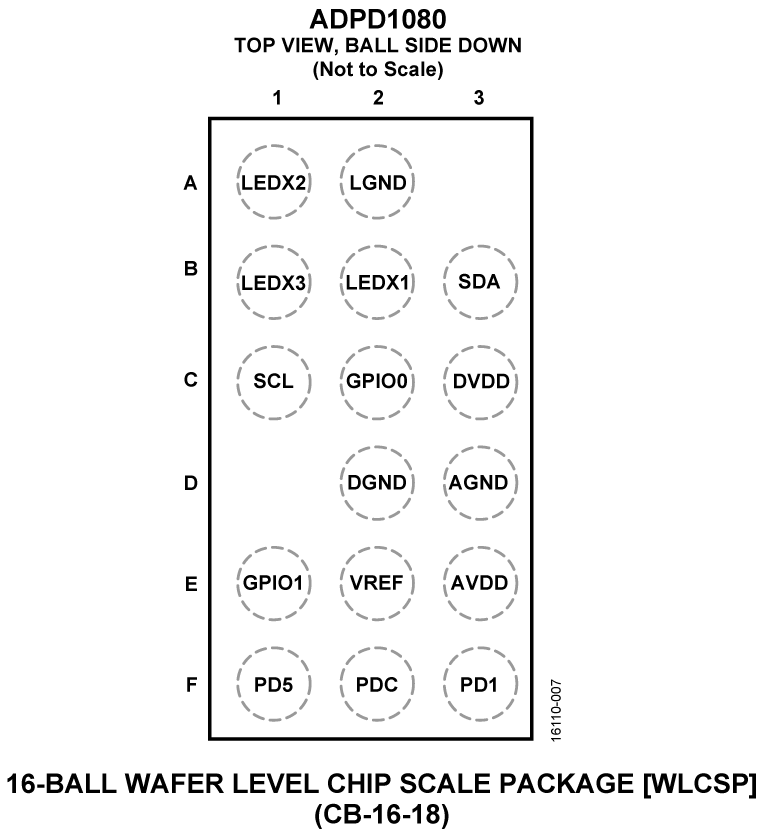

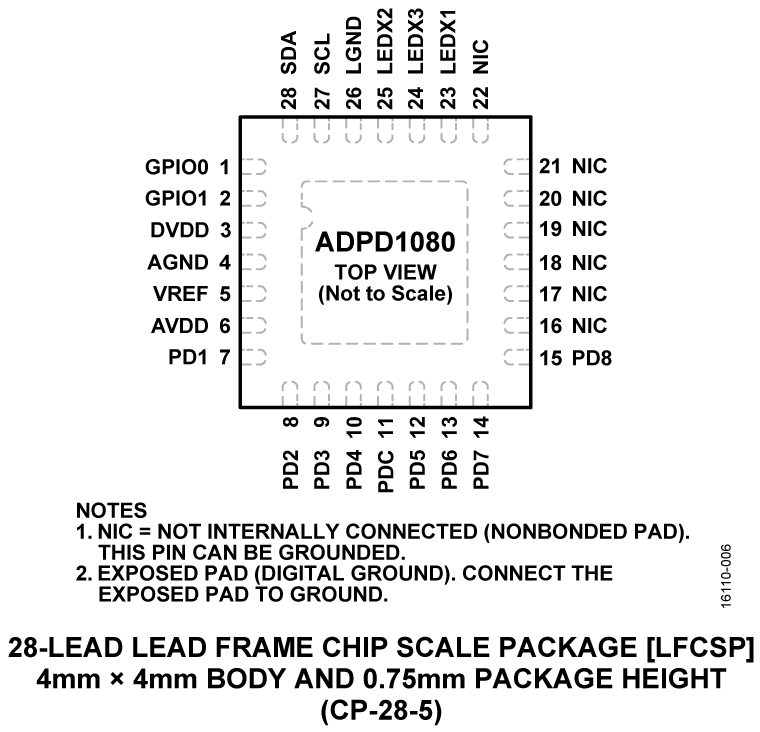

通过电容低于 100 pF 的光电二极管耦合 ADPD1080/ADPD1081 以实现优质性能。ADPD1080/ADPD1081 可用于任何 LED。ADPD1080 提供 16 引脚、2.46 mm × 1.4 mm WLCSP 和 28 引脚、4 mm × 4 mm LFCSP 两种封装。仅 SPI 版本 ADPD1081 采用 17 引脚、2.46 mm × 1.4 mm WLCSP 封装。

应用

• 可穿戴健康监护仪
• 临床测量，例如 SpO₂
• 工业监控
• 背景光测量
