特性

• LTC2430 的 2x 加速版本：
  15Hz 输出速率，60Hz 陷波频率 —— LTC2435；
  13.75Hz 输出速率，同时 50Hz / 60Hz 陷波频率 —— LTC2435-1
• 具 GND 至 V_CC 共模范围的差分输入和差分基准

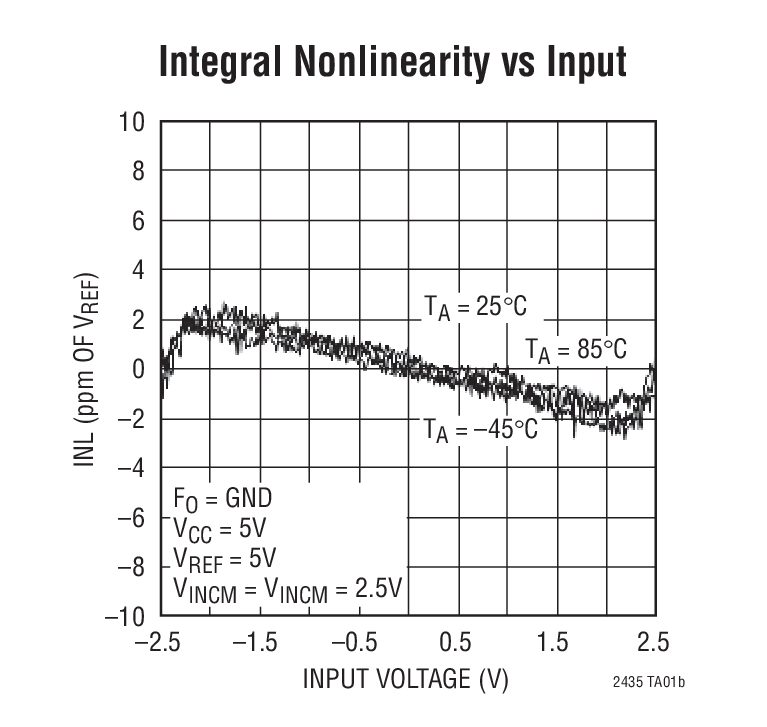

• 3ppm INL，无漏失码
• 10ppm 增益误差
• 0.8ppm 噪声
• 面向多工应用的单转换稳定时间
• 内部振荡器 —— 无需外部元件
• 单电源 2.7V 至 5.5V 操作
• 低电源电流 (200μA，在自动睡眠模式中为 4μA)

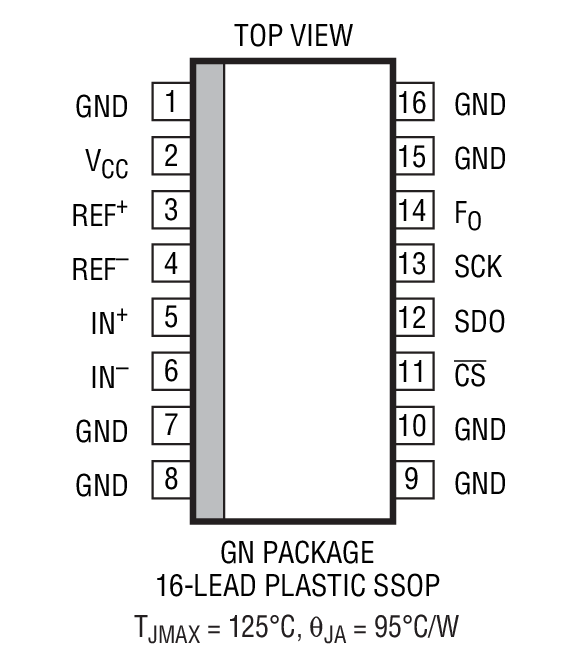

• 采用窄体 SSOP-16 封装的 20 位 ADC (SO-8 封装的占板面积)

产品详情和应用

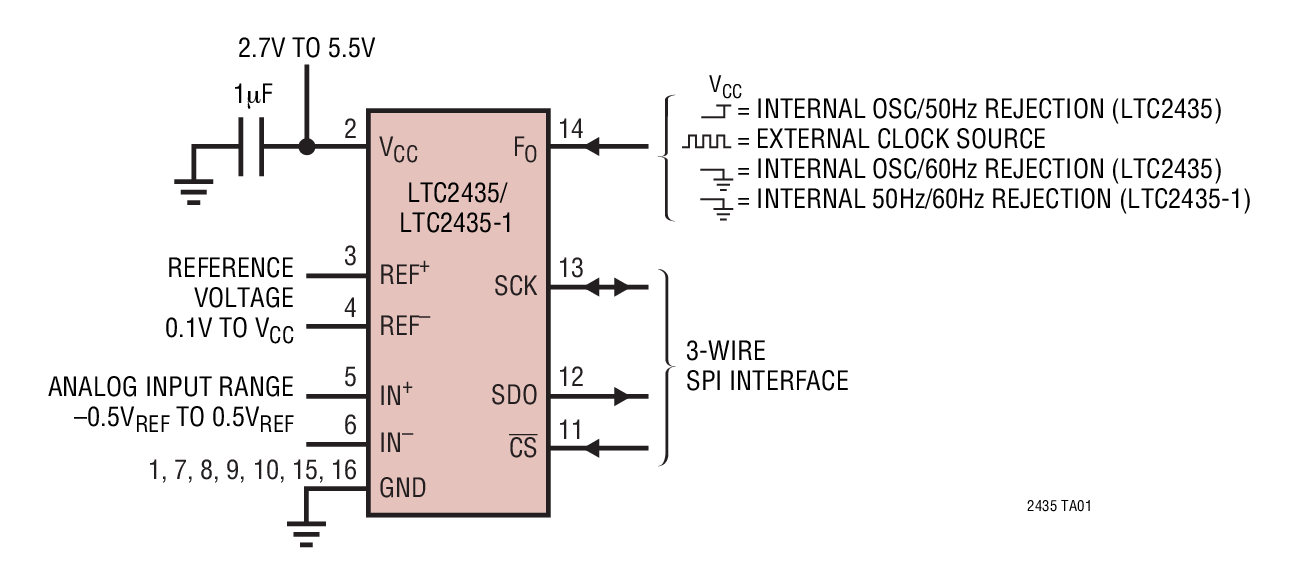

LTC^®2435 / LTC2435-1 是 2.7V 至 5.5V 微功率 20 位差分 ΔΣ 模数转换器，具有集成振荡器、3ppm INL 和 0.8ppm RMS 噪声。它们采用增量累加技术，并提供了面向多工应用的单周期稳定时间。可通过单个引脚对 LTC2435 进行配置，使其获得优于 110dB 的输入差模抑制 (在 50Hz 或 60Hz ±2%)，也可以利用一个外部振荡器对其进行驱动，以提供一个用户规定的抑制频率。在 49Hz 至 61.2Hz (同时 50Hz 和 60Hz ±2%) 的范围内，可通过配置使 LTC2435-1 拥有优于 87dB 的输入差模抑制。由于采用了内部振荡器，因此无需外部频率设定元件。

这些转换器可接受 0.1V 至 V_CC 的任何外部差分基准电压，以实现灵活的比例式和远端采样测量配置。全标度差分输入范围为 -0.5V_REF 至 0.5V_REF。基准共模电压 (V_REFCM) 和输入共模电压 (V_INCM) 可以独立地设定在 LTC2435 / LTC2435-1 的 GND 至 V_CC 范围之内。DC 共模输入抑制优于 120dB。

LTC2435 / LTC2435-1 通过一个符合 SPI 和 MICROWIRE^™  协议的灵活三线式数字接口进行通信。

• 直接传感器数字化转换器
• 衡器
• 直接温度测量
• 气体分析仪
• 应变仪换能器
• 仪表
• 数据采集
• 工业过程控制
• 6 位 DVM
