ADI亚德诺 AD7933 产品介绍
2026-03-09
0次
特性
- 吞吐量：1.5 MSPS
- 额定电压（VDD）：2.7 V至5.25 V
- 低功耗：
最大6 mW（1.5 MSPS、3 V电源）
最大13.5 mW（1.5 MSPS、5 V电源） - 软件可配置模拟输入
4通道单端输入
2通道全差分输入
2通道伪差分输入 - 4个带序列器的模拟输入通道
- 精确的2.5 V片内基准电压源：最大误差±0.2%（25°C），最大温漂25 ppm/°C（AD7934）
- 信纳比：70 dB（50 kHz输入频率）
- 无流水线延迟
- 高速并行接口 — 字/字节模式
- 完全关断模式：最大2 µA

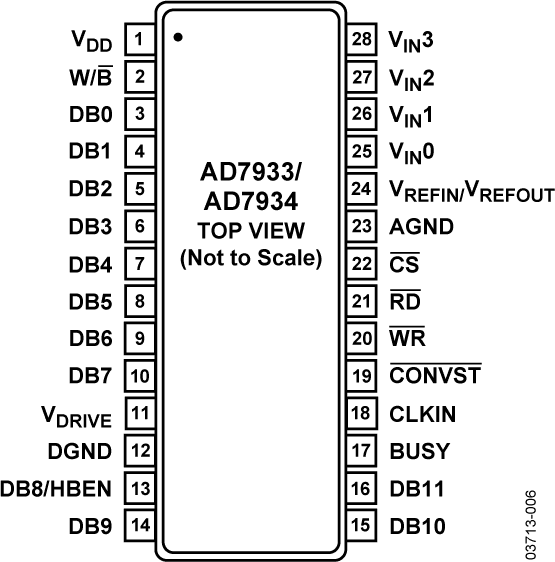

- 28引脚TSSOP封装
产品详情和应用

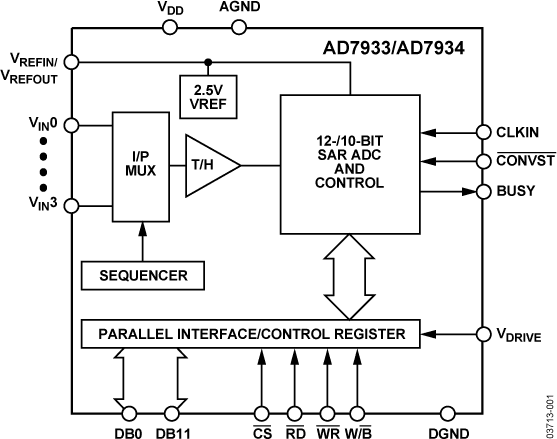

AD7933/AD7934分别是10位和12位高速、低功耗、逐次逼近型（SAR）模数转换器（ADC），采用2.7 V至5.25 V单电源供电，最高吞吐量达1.5 MSPS。这些器件均内置一个低噪声、宽带宽、差分采样保持放大器，可处理最高达50 MHz的输入频率。
AD7933/AD7934具有4个带通道序列器的模拟输入通道，可以通过预先编程选择通道转换顺序。这些器件可接受单端、全差分或伪差分模拟输入。
转换过程和数据采集过程均通过标准控制输入进行控制，使器件与微处理器和DSP可实现轻松接口。输入信号在CONVST的下降沿进行采样，而转换同时在此处启动。
AD7933/AD7934内置一个精确的2.5 V片内基准电压源，可用作模数转换的基准电压源。或者，可将外部基准电压加载至此引脚，为其提供基准电压。
这些器件采用先进的设计技术，可在高吞吐量的情况下实现极低的功耗，还提供灵活的功耗管理选项。利用一个片内控制寄存器，用户可以设置不同的工作条件，包括模拟输入范围和配置、输出编码、功耗管理及通道序列化。
产品聚焦
- 高吞吐量、低功耗。
- 4个带通道序列器的模拟输入。
- 精确的2.5 V片内基准电压源。
- 单端、伪差分或全差分模拟输入，可通过软件选择。
- 利用VDRIVE功能实现单电源供电。利用VDRIVE功能，并行接口可直接连至独立于VDD的3 V或5 V处理器系统。
- 无流水线延迟。
- 通过CONVST输入与一次性转换控制可实现对采样时间的精确控制。
数据手册, Rev. B, 2/07
