特性

• 高直流/交流精度可提高测量质量
  • 14位分辨率、无失码
  • 吞吐率：500ksps（无流水线延迟/延迟）
  • 10kHz时的SNR为85.4dB，THD为-102dB
  • 0.1 LSB_RMS转换噪声
  • ±0.12 LSB DNL（典型值），±0.2 LSB INL（典型值）
• 宽电源范围和低功耗简化了电源设计
  • 5V模拟电源
  • 2.3V至5V数字电源
  • 500ksps时功耗为23.5mW
  • 关断模式下为10µA
• 采用多行业标准串行接口和小型封装，可缩小产品尺寸
  • SPI/QSPI^™/MICROWIRE^®/DSP兼容串行接口
  • 3mm x 5mm、小型10引脚µMAX封装

产品详情和应用

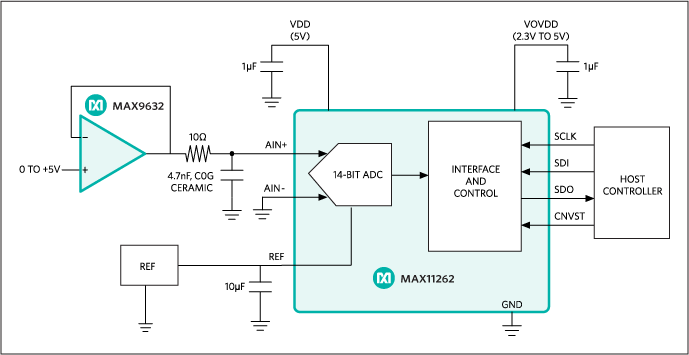

MAX11262是一款14位、500ksps、+5V单极性伪差分输入SAR ADC，在小型标准封装中提供出色的AC和DC性能。

该ADC可实现85.4dB SNR、-102dB THD（典型值）和±0.2 LSB INL（典型值）、±0.12 LSB DNL（典型值）。MAX11262提供14位无失码性能。

MAX11262使用SPI兼容串行接口以2.3V、3V、3.3V或5V逻辑电平进行通信。

串行接口可用于以菊花链方式连接多个ADC以用于多通道应用，并提供繁忙指示选项以简化系统同步和时序。

MAX11262采用10引脚、3mm x 5mm、µMAX®封装，额定工作温度范围为-40°C至+85°C。

应用

• 自动测试设备
• 工业过程控制
• 医疗仪器
• 窄带接收机
• 测试与测量
