ADI亚德诺 ADAS3022 产品介绍
2026-03-09
0次
特性
- 易于使用，单端转差分电路
- 可调输出共模电压
- 外部可调增益
- 低谐波失真
- SFDR：-94 dBc (5 MHz)
- SFDR：-85 dBc (20 MHz)
- -3 dB带宽：320 MHz (G = +1)
- 0.01%快速建立时间：16 ns
- 压摆率：1150 V/μs
- 快速过驱恢复：4 ns
- 低输入电压噪声：5 nV/√Hz
- 欲了解更多特性，请参考数据手册
ADAS3022-EP支持防务和航空航天应用（AQEC标准）
- 下载ADAS3022-EP数据手册(pdf)
- 军用温度范围（如−55°C至+105°C）
- 受控制造基线
- 封装/测试厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/17609 DSCC图纸号
产品详情和应用

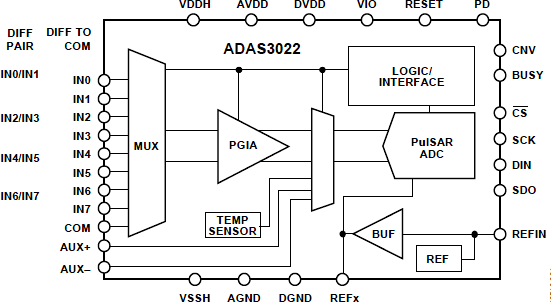

ADAS3022是一款完整的16位、1 MSPS、逐次逼近型模数数据采集系统，采用ADI公司专有的i CMOS®高压工业过程技术制造。该器件集成8通道、低泄漏多路复用器；具有高共模抑制的高阻抗可编程增益仪器仪表放大器(PGIA)级；精密、低漂移4.096 V基准电压源和缓冲器；以及采用逐次逼近型寄存器(SAR)架构的16位电荷再分配模数转换器(ADC)。使用±15 V电源时，ADAS3022可解析最高为±24.576 V的八路单端输入或四路全差分输入。此外，该器件可以接受常用的双极性差分、双极性单端、伪双极性或伪单极性输入信号，如表1所示，因此几乎可以使用任何直接传感器接口。
ADAS3022通过消除信号缓冲、电平转换、放大/衰减、共模抑制、建立时间简化了设计挑战，也避免了其他模拟信号调理挑战，同时实现更小的尺寸、更短的上市时间和更低的成本。
应用
- 多通道数据采集和系统监控
- 过程控制
- 电力线路监控
- 自动测试设备
- 仪器仪表
