特性

• 低功耗：10mW
• 采样速率：100ksps
• 对超过奈奎斯频率的输入进行采样，72dB S/(N + D) 和 82dB THD (在 f_IN = 100kHz )
• 单电源 5V 或 ±5V 操作
• 在睡眠模式中电源停机至 1μA
• 具即时唤醒功能的 180μA 打盹模式 (LTC1277)
• 可对内部基准进行过驱动
• 内部同步时钟
• 0V 至 4.096V 或 ±2.048V 输入范围 (1mV/LSB)
• 24 引脚 SO 封装

产品详情和应用

LTC^®1274/LTC1277是8μs采样12位模数转换器，采用5V或 ±5V单电源供电，仅消耗2mA (典型值) 电流。这些简单易用的器件配有2μs采样保持电路、精密基准电压源和内部微调时钟。单极性和双极性转换模式增加了这两款ADC的灵活性。

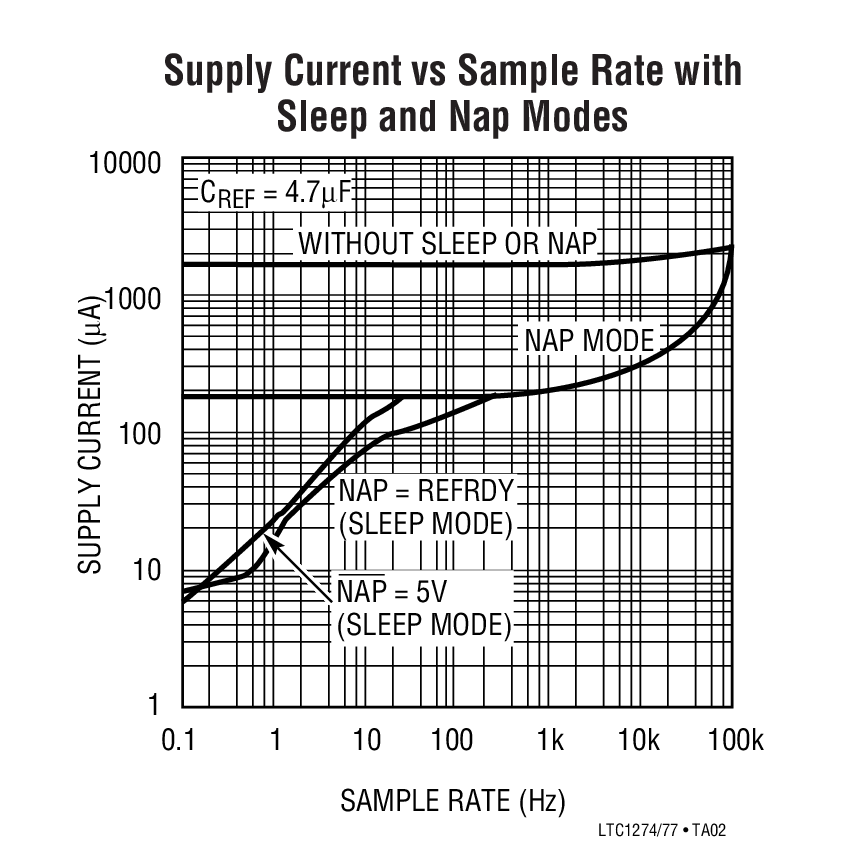

LTC1277提供两种关断模式。在打盹模式下，LTC1277仅消耗180μA电流，从打盹模式即时唤醒功能允许LTC1277在短暂的非活动期间也可以断电。在休眠模式下将消耗仅1μA电流。REFRDY信号用于显示ADC从休眠模式唤醒后处于采样就绪状态。LTC1274也提供休眠模式和REFRDY信号。

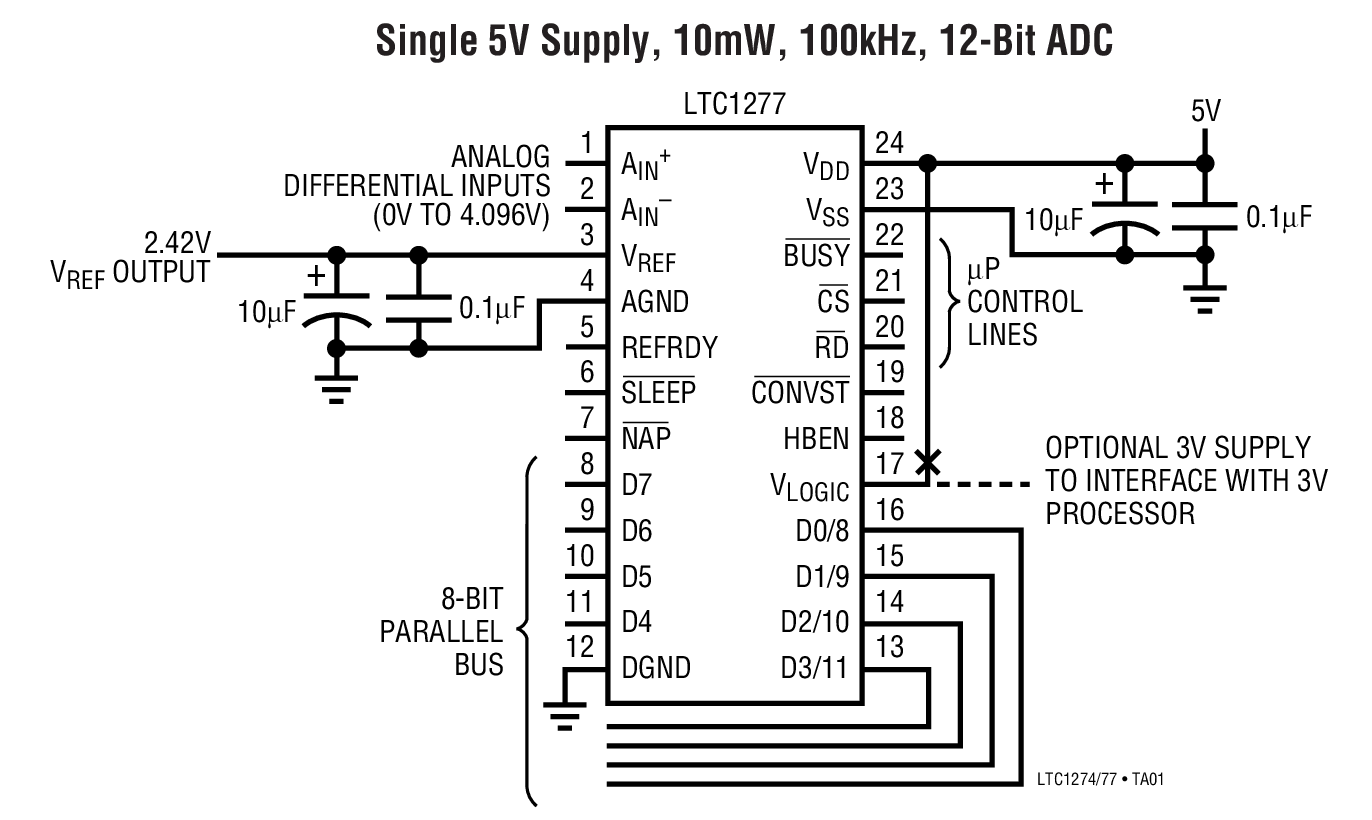

这两款模数转换器采用5V单电源转换0V至4.096V单极性输入，或采用±5V电源转换±2.048V双极性输入。

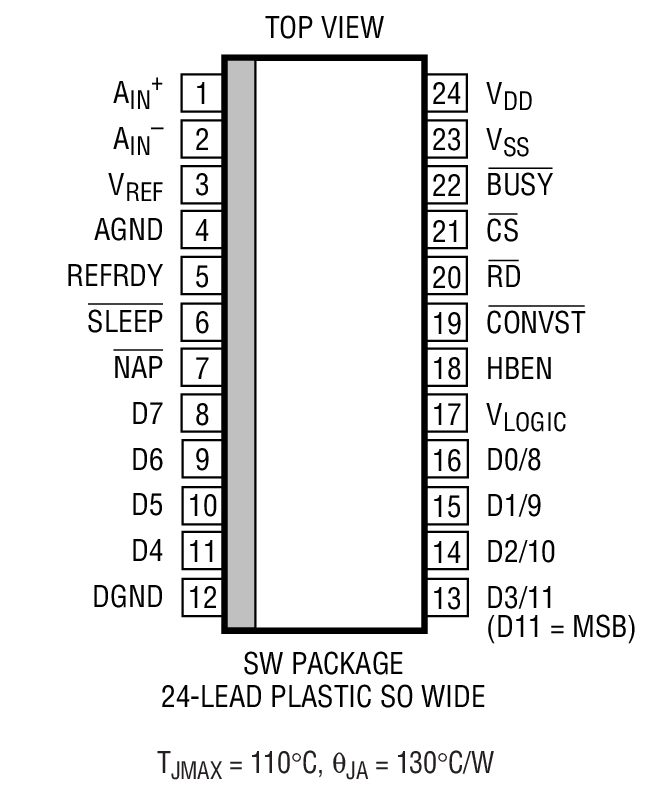

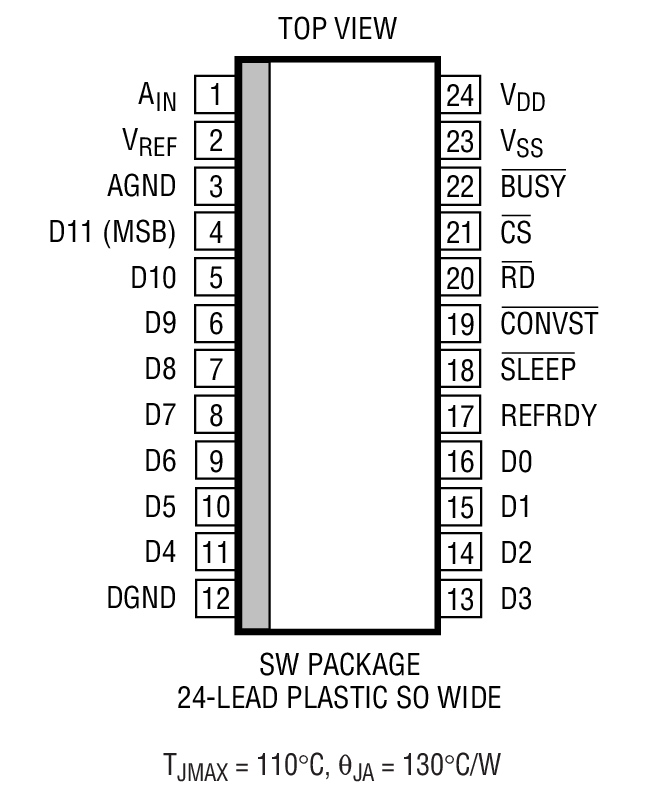

LTC1274具有单端输入和12位并行数据格式。LTC1277提供差分输入和双字节读取格式。双极性模式可格式化为二进制补码(LTC1274)和偏移二进制 (LTC1277)。

应用

• 电池供电型便携式系统
• 用于个人电脑(PC)的高速数据采集
• 数字信号处理
• 多路复用数据采集系统
• 音频和电信处理
• 频谱分析
