特性

产品详情和应用

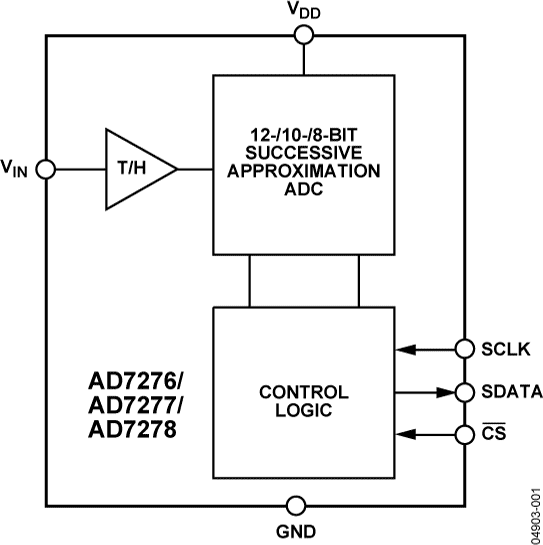

AD7276 / AD7277 / AD7278 是12位高速、低功耗、逐次逼近型模数转换器(ADC)，采用单电源工作，电源电压为2.35 V至3.6 V，最高吞吐速率可达3 MSPS。这些器件均内置低噪声、宽带宽采样保持放大器，可处理55 MHz以上的输入频率。

转换过程和数据采集过程通过CS 和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。

AD7276/AD7277/AD7278采用先进的设计技术，可在高呑吐量的情况下实现极低的功耗。

基准电压从V_DD获得，由此可以实现最宽的动态输入范围。因此，其模拟输入范围为0至V_DD。转换速率取决于SCLK。

产品聚焦

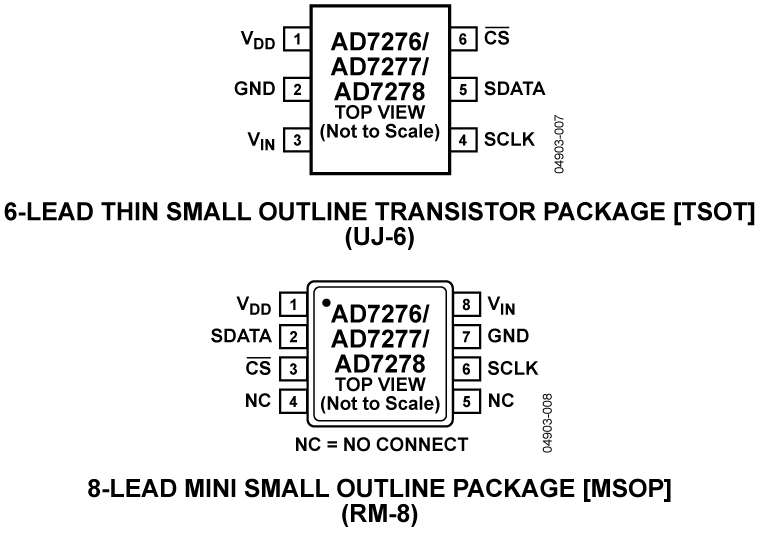

1. 3 MSPS ADC，采用6引脚TSOT封装
2. AD7276/AD7277/AD7278和AD7476A / AD7477A / AD7478A引脚兼容
3. 高吞吐量、低功耗
4. 灵活的功耗/串行时钟速度管理。低吞吐量时能效比极高
5. 基准电压从电源获得
6. 无流水线延迟。这些器件采用标准逐次逼近型ADC，通过 CS输入与一次性转换控制可实现对采样时间的精确控制。
