ADI亚德诺_LTC2258-14_产品介绍

ADI亚德诺 LTC2258-14 产品介绍

2026-03-09 0次

特性

74dB SNR
88dB SFDR
低功率： 81mW / 49mW / 35mW
单 1.8V 电源

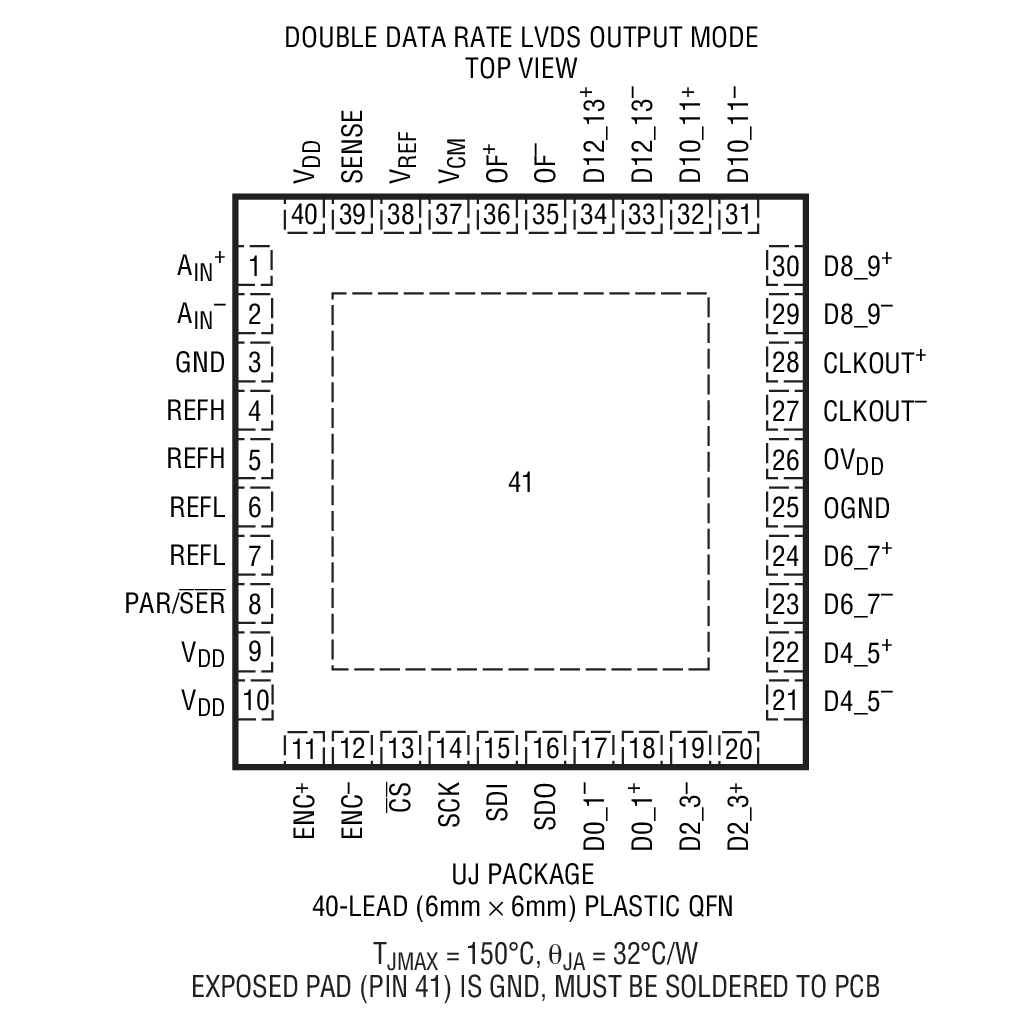

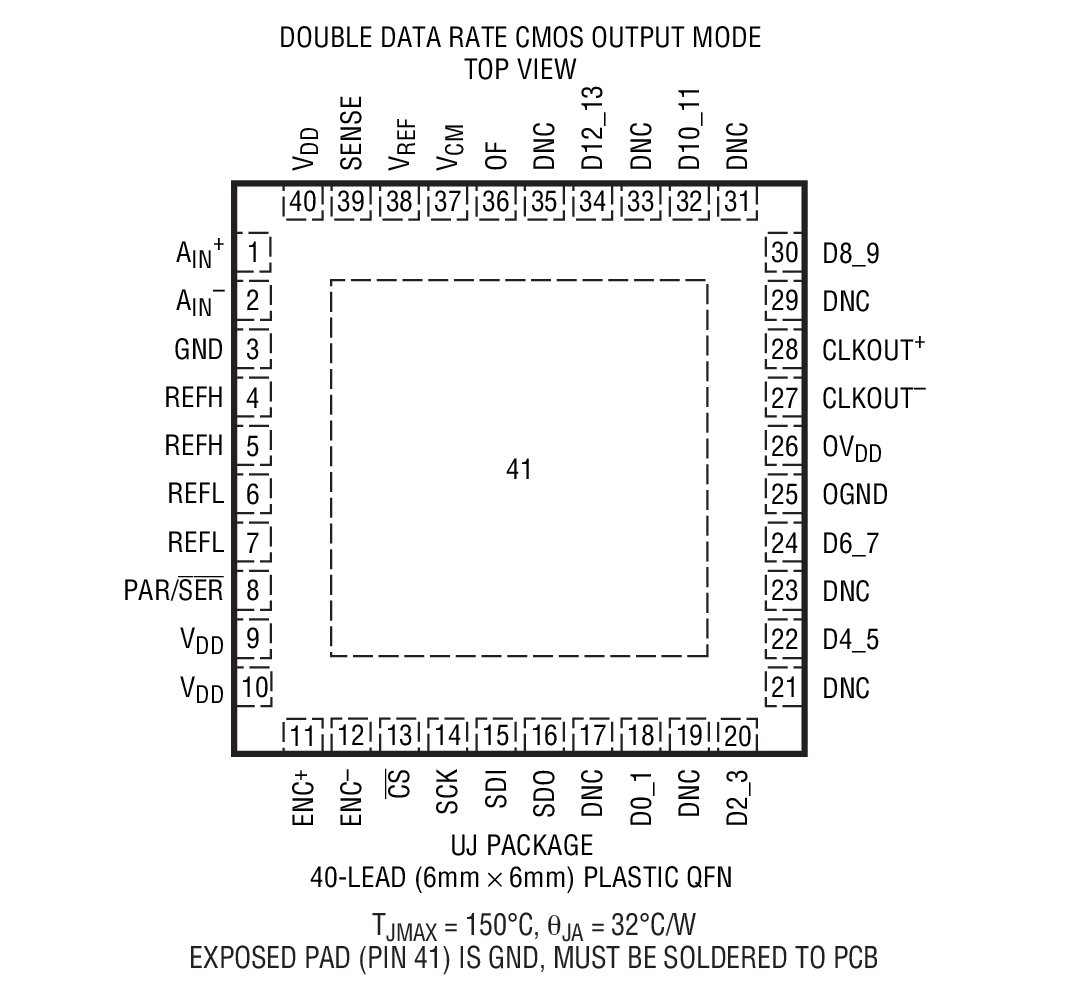

CMOS、DDR CMOS 或 DDR LVDS 输出
可选输入范围：1V_P-P 至 2V_P-P
800MHz 满功率带宽 S/H (采样及保持)

任选的数据输出随机函数发生器
任选的时钟占空比稳定器
停机和打盹模式
用于配置的串行 SPI 端口
引脚兼容型 14 位和 12 位器件版本
40 引脚 (6mm x 6mm) QFN 封装

产品详情和应用

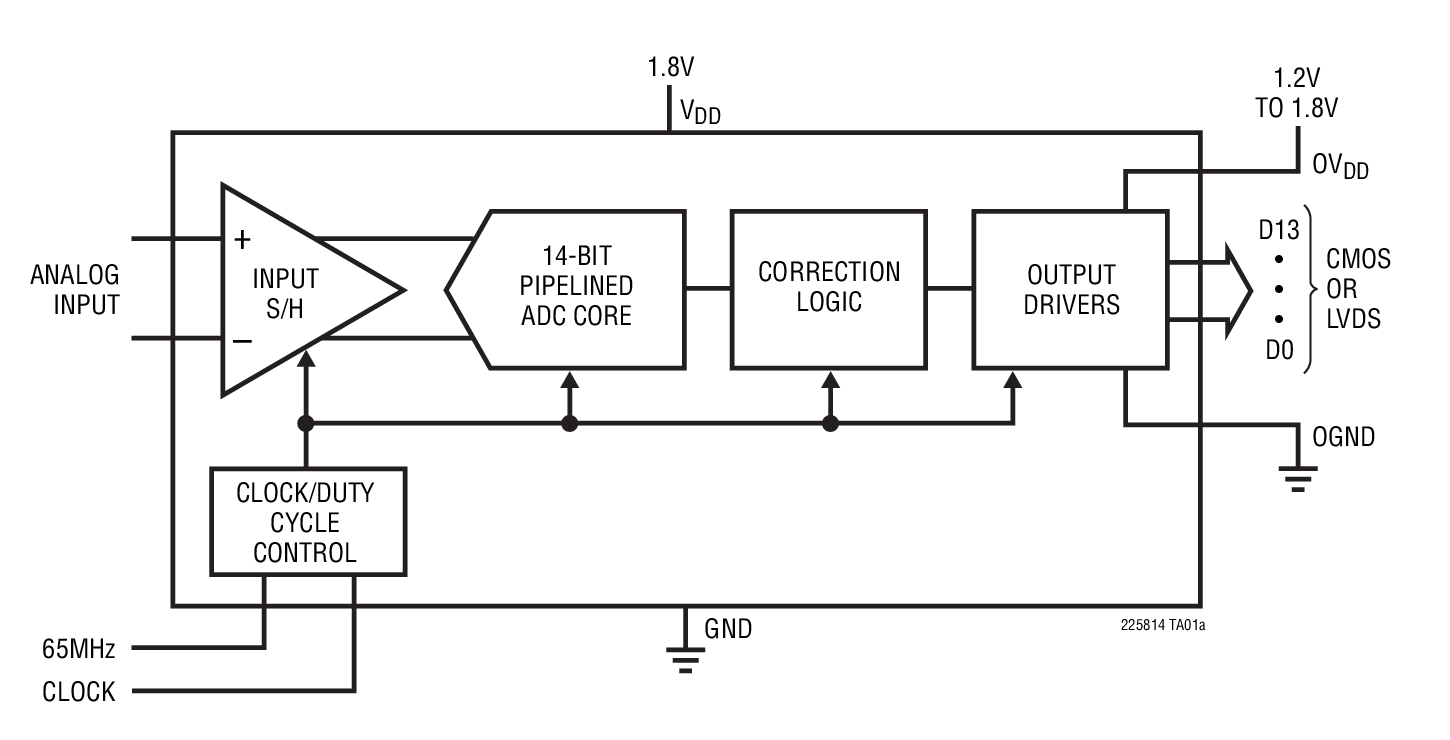

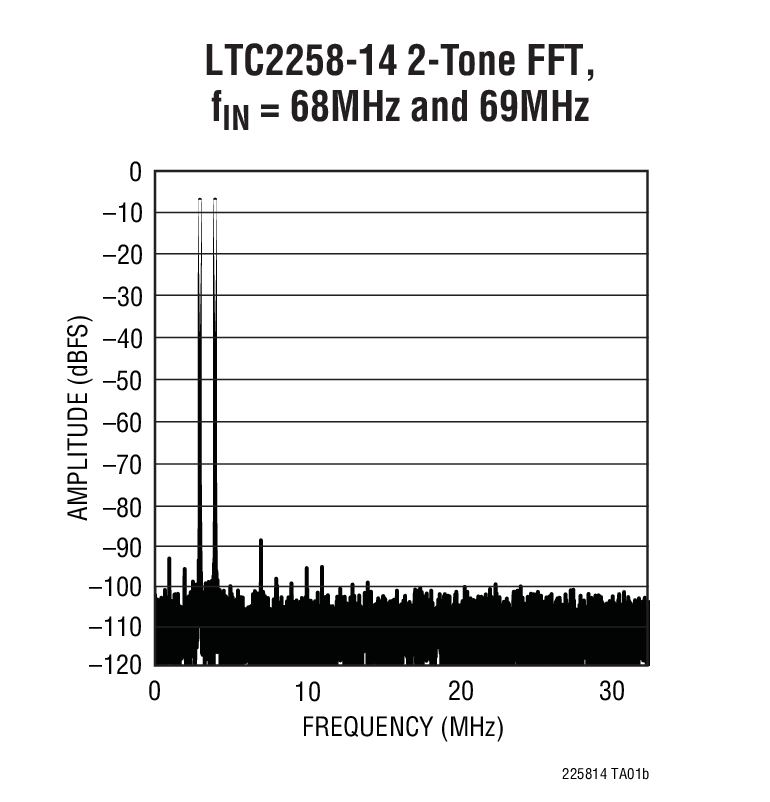

LTC^®2258-14 / LTC2257-14 / LTC2256-14 是采样 14 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 74dB SNR 和 88dB 无寄生动态范围 (SFDR) 的 AC 性能，它们成为了要求苛刻的通信应用的完美选择。0.17ps_RMS 的超低抖动实现了 IF 频率的欠采样以及卓越的噪声性能。

DC 规格包括在整个温度范围内的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 1.13LSB_RMS。

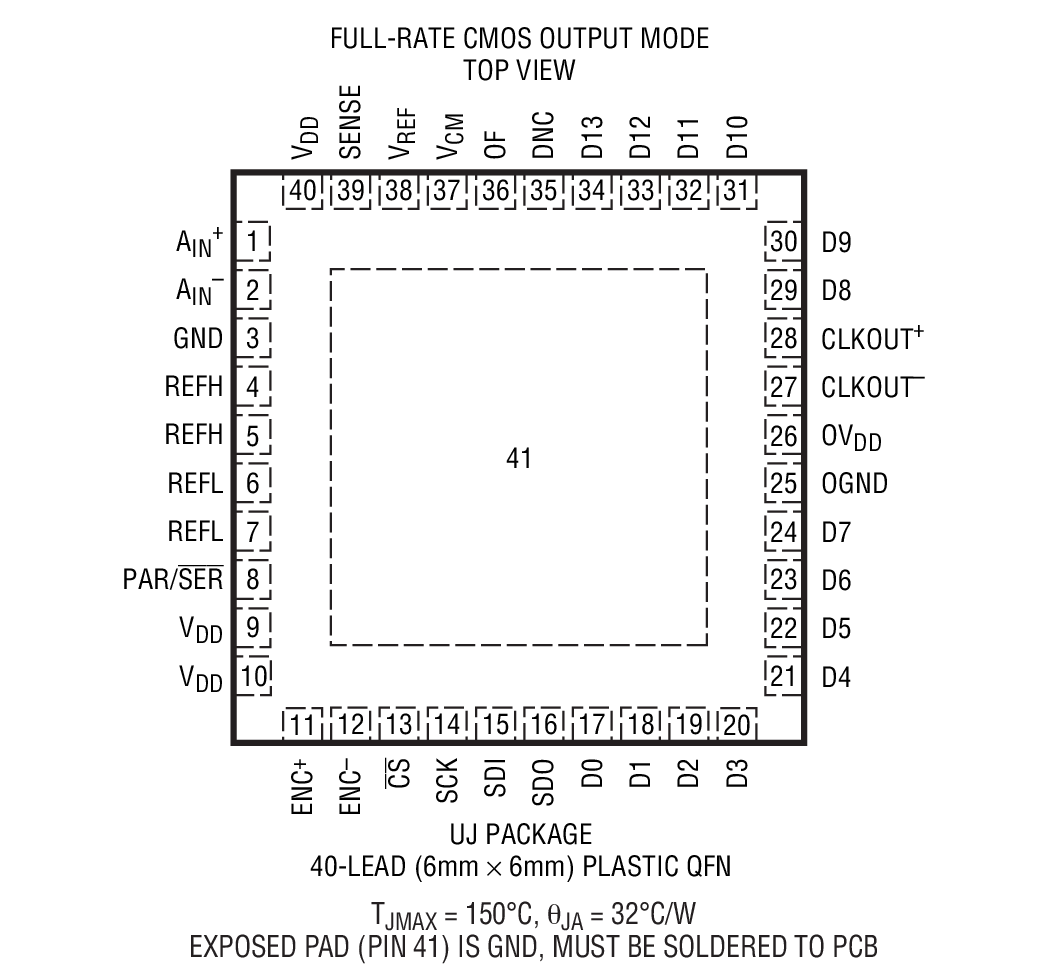

数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC⁺ 和 ENC^– 输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在全速和宽范围的时钟占空比条件下实现了高性能。

应用

通信
蜂窝基站
软件定义无线电
便携式医学成像
多通道数据采集
非破坏性的检测
