ADI亚德诺 LTC2205-14 产品介绍

2026-03-09 0次

特性

采样速率：65Msps

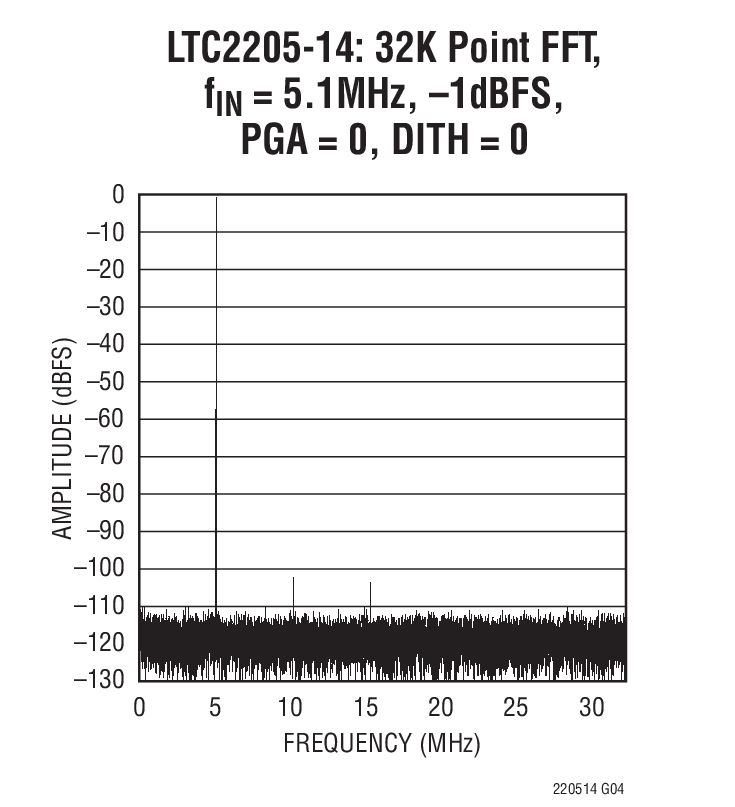

78.3dB SNR 和 98dB SFDR (2.25V_P-P 范围)
在 140MHz 时 SFDR > 90dB (1.5V_P-P 输入范围)
PGA 前端 (2.25V_P-P 或 1.5V_P-P 输入范围)
700MHz 满功率带宽 S/H (采样及保持)
任选的内部抖动
任选的数据输出随机函数发生器
单 3.3V 电源
功耗：600mW

可任选的时钟占空比稳定器
超范围指示器
引脚兼容系列

105Msps：LTC2207 (16 位)、LTC2207-14 (14 位)
80Msps：LTC2206 (16 位)、LTC2206-14 (14 位)
65Msps：LTC2205 (16 位)
40Msps：LTC2204 (16 位)

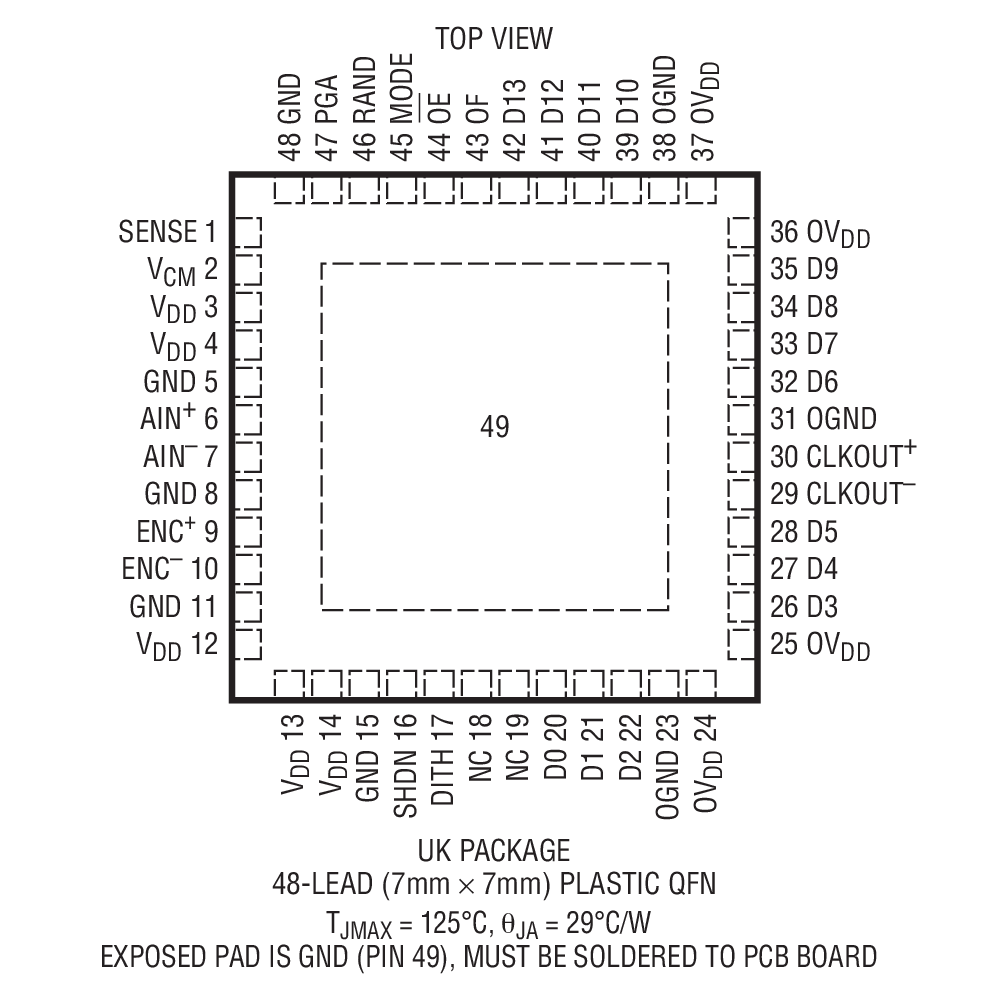

48 引脚 (7mm x 7mm) QFN 封装

产品详情和应用

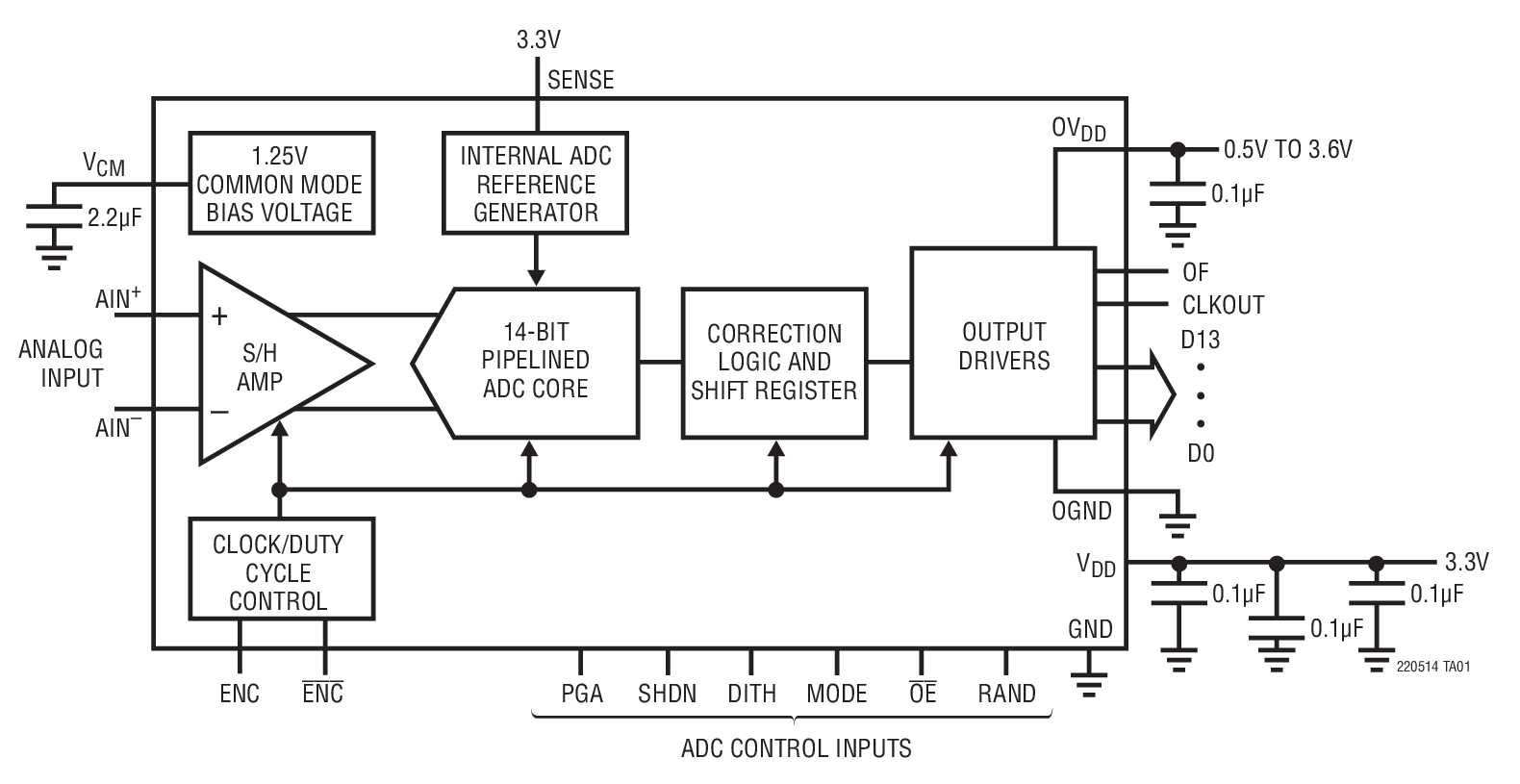

LTC2205-14是一款采样型14位模数转换器，用于对高达700MHz的高频、宽动态范围信号进行数字化处理。该ADC的输入范围可以利用PGA前端进行优化。

LTC2205-14非常适合要求苛刻的通信应用，具有78.3dB SNR和98dB无杂散动态范围(SFDR)等交流性能。90fs_RMS的超低抖动特性，使其在对高频输入信号进行欠采样时仍能保持优异的噪声性能。最大DC规格特性包括±1.5LSB INL、±1LSB DNL（无失码）。

单独的输出电源可提供0.5V至3.6V的CMOS输出摆幅。

ENC⁺和ENC^–输入可采用正弦波、PECL、LVDS、TTL或CMOS输入，以差分或单端方式驱动。可选的时钟占空比稳定器可在较宽的时钟占空比范围内提供高性能和高速度。

位

LTC2205-14

LTC2205-16
