特性

产品详情和应用

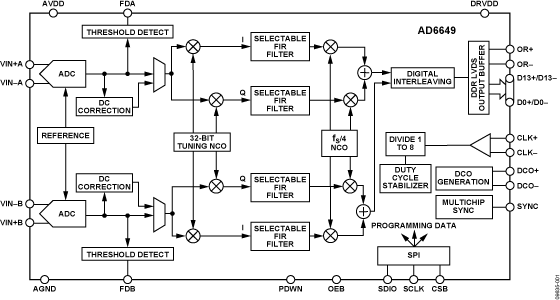

AD6649是一款混频信号中频(IF)接收机，内置双通道14位250 MSPS ADC、宽带数字下变频器(DDC)和可旁路采样速率转换器(SRC)，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

这款双通道ADC采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC数据输出端在内部直接与接收机的数字下变频器(DDC)相连。双通道数字接收机具有灵活的处理能力。每个接收通道有4个级联的信号处理级：一个32位频率转换器（数控振荡器，简称为NCO)，一个可选的采样速率转换器，一个固定FIR滤波器和一个fS/4固定频率NCO。

除了配有接收机DDC，AD6649还具备其他功能，能够简化系统接收机的自动增益控制(AGC)。利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。

经过数字处理后，数据可以直接路由至14位输出端口，这些输出以1.8 V LVDS信号电平工作。

AD6649接收机能够对很宽的中频频谱进行数字化处理。每个接收机均设计用来同时接收主通道和分集通道的信号。该IF采样架构与传统的模拟技术或较低集成度的数字方法相比，能大幅度降低器件的成本和复杂度。在分集应用中，由于最终NCO将输出中心频率偏移到fs/4，因此输出数据格式为实数。

需要时，灵活的关断选项可以明显降低功耗。

设置与控制编程可以利用三线式SPI兼容型串行接口来完成。

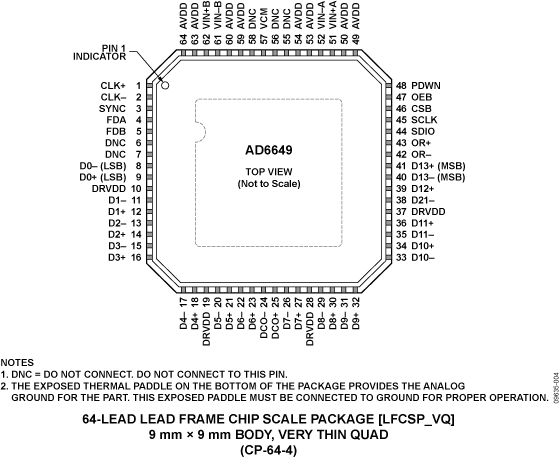

AD6649采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

• 通信
• 分集无线电系统
• 多模式数字接收机(3G)
  TD-SCDMA、WiMax、WCDMA
  CDMA2000、GSM、EDGE、LTE
• 通用软件无线电
• 宽带数据应用

产品特色

1. 集成双通道、14位250 MSPS ADC。
2. 集成宽带抽取滤波器和32位复数NCO。
3. 快速超量程和阈值检测。
4. 取得专利的差分输入在最高至300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
5. SYNC输入可在多个设备之间实现同步。
6. 三线式、1.8V SPI端口可用于寄存器编程和寄存器回读。
