ADI亚德诺 AD7785 产品介绍
2026-03-09
0次
特性
- 最高20位有效分辨率
- 均方根(RMS)噪声
40 nV(4.17 Hz时)
85 nV(16.7 Hz时) - 功耗:400 µA(典型值)
- 省电模式:最大1 µA
- 低噪声可编程增益仪表放大器
- 带隙基准电压源,漂移典型值为4 ppm/°C
- 更新速率:4.17 Hz~470 Hz
- 3个差分输入
- 50 Hz、60 Hz同时抑制
产品详情和应用

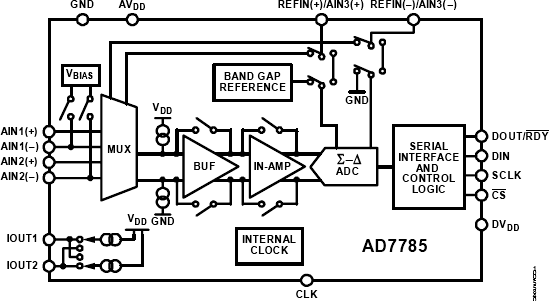

AD7785是一款适合高精度测量应用的低噪声、低功耗、完整模拟前端,内置一个含有三个差分模拟输入的低噪声20位Σ-Δ型ADC,还集成了片内低噪声仪表放大器,因而该ADC可直接输入小信号。当增益设置为64、更新速率为4.17 Hz时,均方根(RMS)噪声为40 nV。
该器件内置一个精密低噪声、低漂移内部带隙基准电压源,也可采用外部差分基准电压。其它片内特性包括可编程激励电流源、熔断电流控制和偏置电压产生器,利用偏置电压产生器可将某一通道的共模电压设置为AVDD/2。
AD7785可以采用内部时钟或外部时钟工作,输出数据速率可通过软件编程设置,可在4.17 Hz至470 Hz的范围内变化。

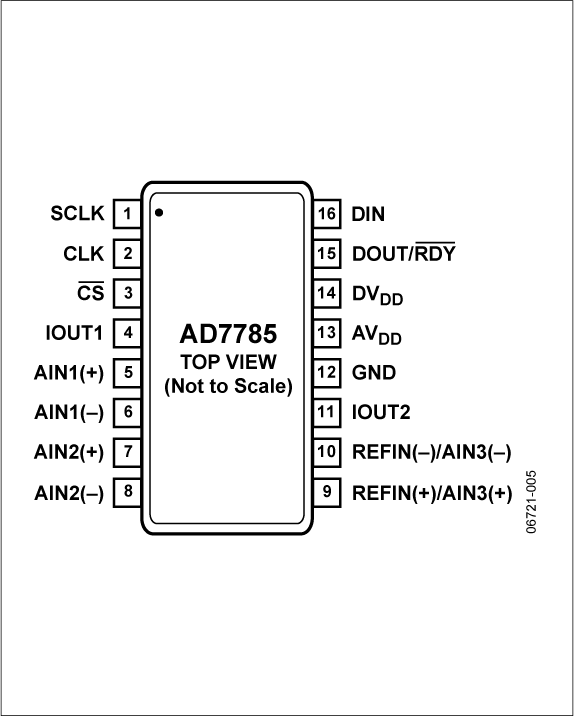

这款器件采用2.7 V至5.25 V电源供电,典型功耗为400 µA,采用16引脚TSSOP封装。
应用
