特性

• 16位分辨率、无失码
• 8通道多路复用器，输入可选择
  • 单极性单端输入
  • 差分输入（使用参考地）
  • 伪双极性
• 吞吐速率：500 kSPS
• 积分非线性(INL)：典型值±0.5 LSB，最大值±1.5 LSB（±23 ppm或FSR）
• 动态范围：93.3 dB
• 信纳比(SINAD)：91.5 dB（20 kHz时）
• 总谐波失真(THD)：-97 dB（20 kHz时）
• 模拟输入范围：0 V至V_REF（V_REF最高为VDD）
• 多种基准源类型
  • 内部4.096 V基准源
  • 外部缓冲基准源（可达4.096 V）
  • 外部基准源（可达VDD）
• 内部温度传感器
• 通道序列器，可选单极点滤波器，繁忙指示器
• 无流水线延迟，SAR架构
• 单电源工作：5 V，逻辑接口电压：1.8 V至5 V
• 串行接口，兼容SPI、MICROWIRE、QSPI和DSP
• 功耗
  • 26 mW（500 kSPS时）
  • 5.2 μW（100 SPS时）
• 待机电流：50 nA
• 20引脚4 mm × 4 mm LFCSP封装
• 20引脚2.4 mm × 2.4 mm WLCSP封装

产品详情和应用

AD7699是一款8通道、16-Bit、电荷再分配逐次逼近型模数转换器（ADC），采用单电源供电。

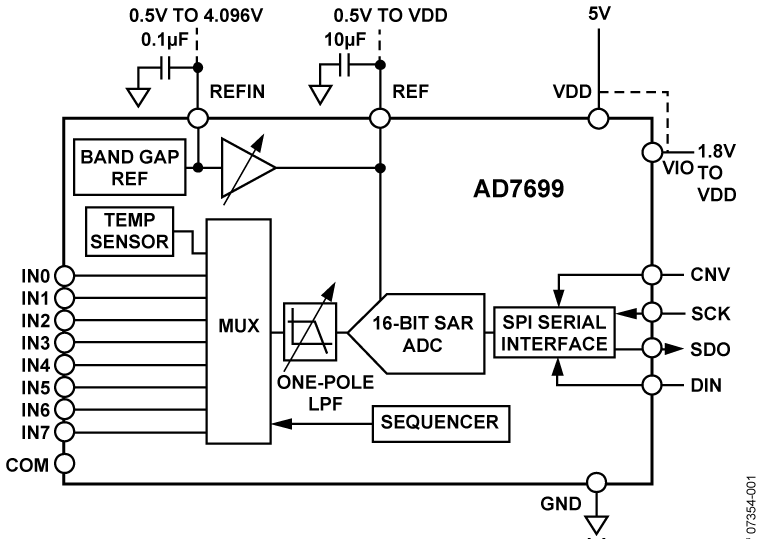

AD7699拥有多通道、低功耗、数据采集系统所需的要素，包括：无失码的真16-bit SAR ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极输入的、4通道、低串扰的多路复用器；内部低漂移基准源（可以选择2.5V或4.096V）和缓冲器；温度传感器；可选择的1极点滤波器；和多通道连续采样时的序列器。

AD7699使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源（VIO），其被设定为主逻辑电平。

功耗与吞吐率成正比。

AD7699采用小型20引脚LFCSP封装，工作温度范围是-40°C～+85°C。

应用

• 电池供电设备
• 医疗仪器
• 移动通信
• 个人数字助理
• 数据采集
• 地震数据采集系统
• 仪器仪表
• 过程控制
