特性

• 极低的工作功耗(100Msps时为57mW/通道)
• 1.8V或2.5V至3.3V模拟电源电压
• 优异的动态性能
  • 70MHz时，SNR为60dBFS
  • 70MHz时，SFDR为82dBc
• 通过SPI™接口实现用户可编程调节和特性选择
• 可选的数据总线(双CMOS或单复用CMOS)
• DCLK输出和可编程数据输出定时，简化了高速数字接口
• 非常宽的输入共模电压范围(0.4V至1.4V)
• 非常高的模拟输入带宽(> 850MHz)
• 单端或差分模拟输入
• 单端或差分时钟输入
• 1分频(DIV1)、2分频(DIV2)以及四分频(DIV4)时钟模式
• 二进制补码、格雷码以及偏移二进制输出数据格式
• 超限指示器(DOR)
• CMOS输出内部端接选项(可编程)
• 比特顺序可逆(可编程)
• 数据输出测试模板
• 小尺寸、7mm x 7mm、48引脚薄型QFN封装，带有裸焊盘

产品详情和应用

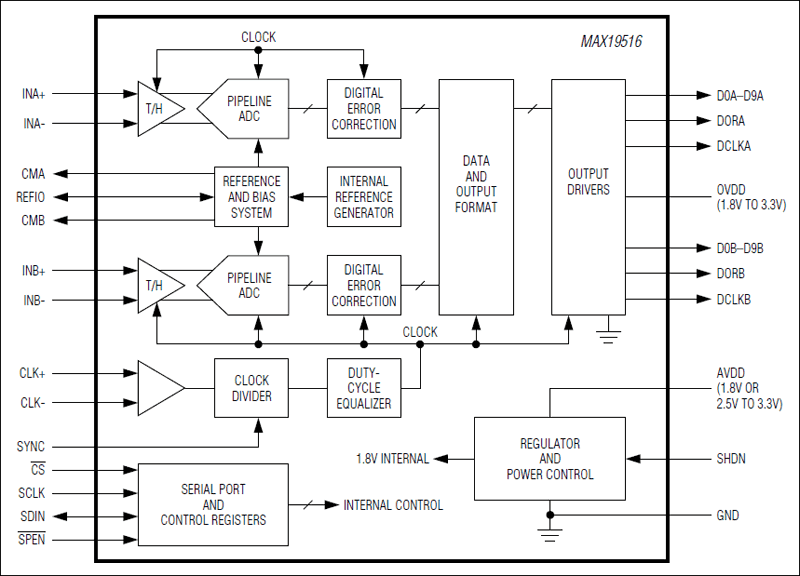

MAX19516双通道模数转换器(ADC)可提供10位的分辨率并具有100Msps的最大采样速率。

MAX19516的模拟输入可接受0.4V至1.4V的宽输入共模电压范围，可以与宽范围的RF、IF以及基带前端元件直流耦合输入。在基带至超过400MHz的输入频率范围内，MAX19516具有优异的动态性能，非常适合零中频(ZIF)和高中频(IF)采样应用。f_IN = 70MHz、f_CLK = 100MHz时，典型的信噪比(SNR)性能为60dBFS，而典型的无杂散动态范围(SFDR)为82dBc。

MAX19516工作在1.8V电源下。此外，内置的自检测电压调节器可工作在2.5V至3.3V电压(AVDD)下。数字输出驱动器可工作在1.8V至3.5V的独立电源电压(OVDD)下。V_AVDD = 1.8V时，每通道的模拟功耗仅为57mW。除了具有较低的工作功耗外，MAX19516在断电模式下的功耗仅为1mW，待机模式下的功耗仅为17mW。

各种调节和功能的选择可以通过3线串行接口访问可编程寄存器实现。此外，串口还可以被禁用，同时提供三个输入引脚，可选择输出模式、数据格式和时钟分频比。数据输出采用双并行CMOS兼容输出数据总线，可配置为单复用并行CMOS总线。

MAX19516采用小尺寸、7mm x 7mm、48引脚薄型QFN封装，规定工作在-40°C至+85°C扩展级温度范围。

引脚及特性兼容的8位65Msps、100Msps以及130Msps版本请分别参考MAX19505、MAX19506以及MAX19507数据资料。引脚及特性兼容的10位65Msps和130Msps版本请分别参考MAX19515和MAX19517数据资料。

应用

• 数字机顶盒
• 中频和基带通信，包括：蜂窝基站及点对点微波接收机
• 便携式仪表和低功耗数据采集
• 超声和医学成像
