特性

• 12位精度，±0.5 LSB的线性度
• +5V单电源供电
• 用户可调的数字电平(+2.7V至+5.5V)
• 内置+2.5V基准
• 软件设置的模拟输入复用器
  • 8通道单端输入/4通道伪差分输入(MAX1262)
  • 4通道单端输入/2通道伪差分输入(MAX1264)
• 软件设置的单极性/双极性输入
• 低功耗
  • 2.5mA (400ksps)
  • 1.0mA (100ksps)
  • 400µA (10ksps)
  • 2µA (关断)
• 内部6MHz全功率宽带采样/保持器
• 单字节宽度的并行(8 + 4)接口
• 小尺寸封装
  • 28引脚QSOP封装(MAX1262)
  • 24引脚QSOP封装(MAX1264)

产品详情和应用

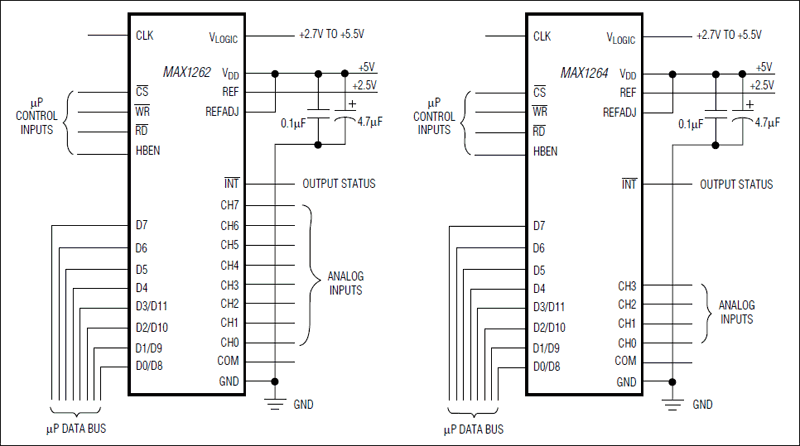

MAX1262/MAX1264是一款低功耗、12位模数转换器(ADC)，采用逐次逼近型ADC结构，具有自动关断、快速唤醒(2µs)、片上时钟、+2.5V内部基准和高速单字节宽度的并行接口。它们工作于+5V单模拟电源，并且具有一个V_LOGIC管脚，允许芯片直接和+2.7V至+5.5V的数字电源接口。

在最大采样速度400ksps下，芯片功耗仅为10mW (V_DD = V_LOGIC)。两种软件可选择的关断模式允许在两次转换之间关闭MAX1262/MAX1264，通过访问并行接口可将其返回至正常工作状态。转换之间的关闭模式能在更小的采样速率下将电源电流减小至10µA以下。

这两款芯片都提供软件可设置的模拟输入，用于选择单极性/双极性和单端/伪差分工作模式。在单端模式下，MAX1262有8个输入通道，而MAX1264有4个输入通道(在伪差分模式下，分别有4个和2个输入通道)。

出色的动态特性和低功耗特性结合其易使用性和小尺寸封装，使得这些转换器成为电池供电、数据采集系统以及其它对功耗、尺寸要求苛刻的电路的理想选择。

MAX1262采用28引脚QSOP封装，而MAX1264采用24引脚QSOP封装。如需引脚兼容的+3V、12位产品，请参阅MAX1261/MAX1263的数据资料。

应用

• 数据采集系统
• 数据记录
• 能量管理
• 工业控制系统
• 病人监护
• 触摸屏
