特性

• 灵活的 8 通道多路复用器
• 单端或差分输入
• 两种增益范围以及单极或双极操作
• 1.25Msps 采样速率
• 单5V 电源和 40mW 功耗
• 扫描模式和可编程排序器

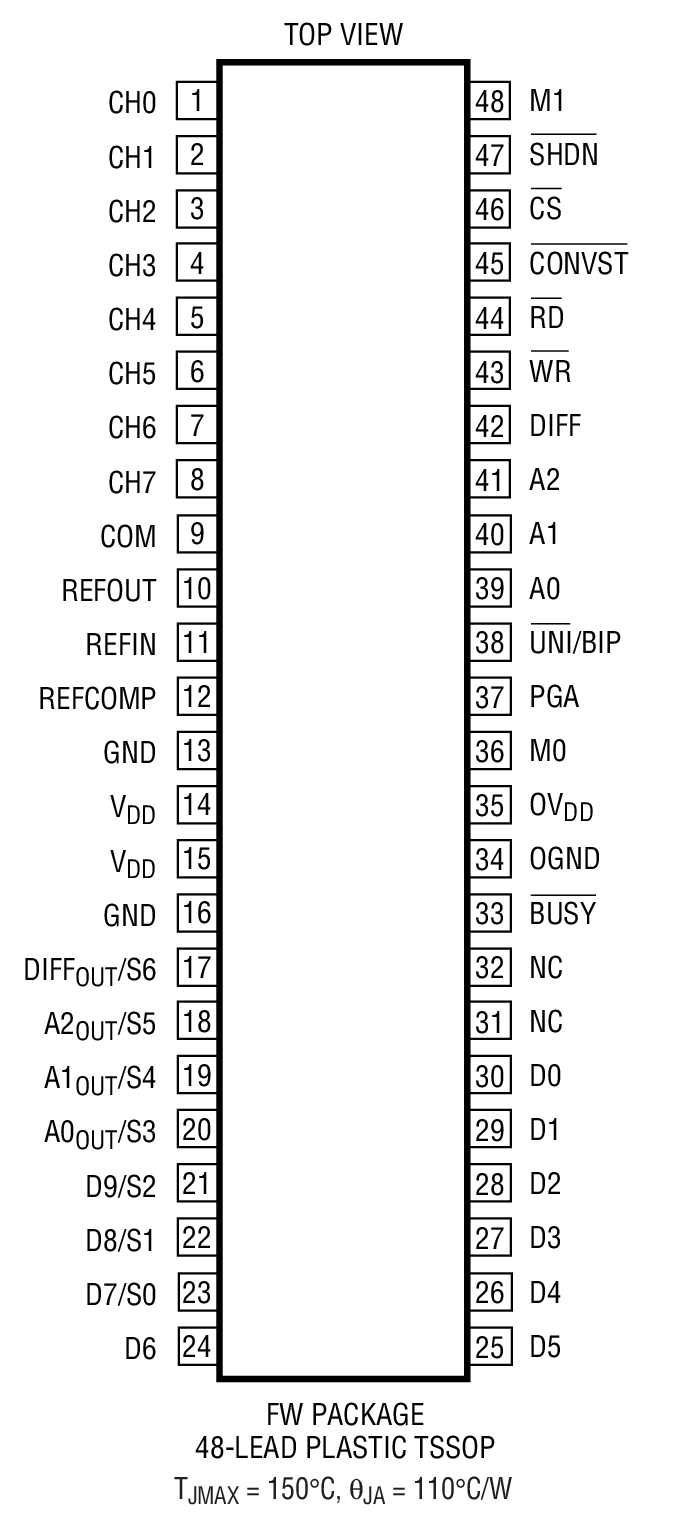

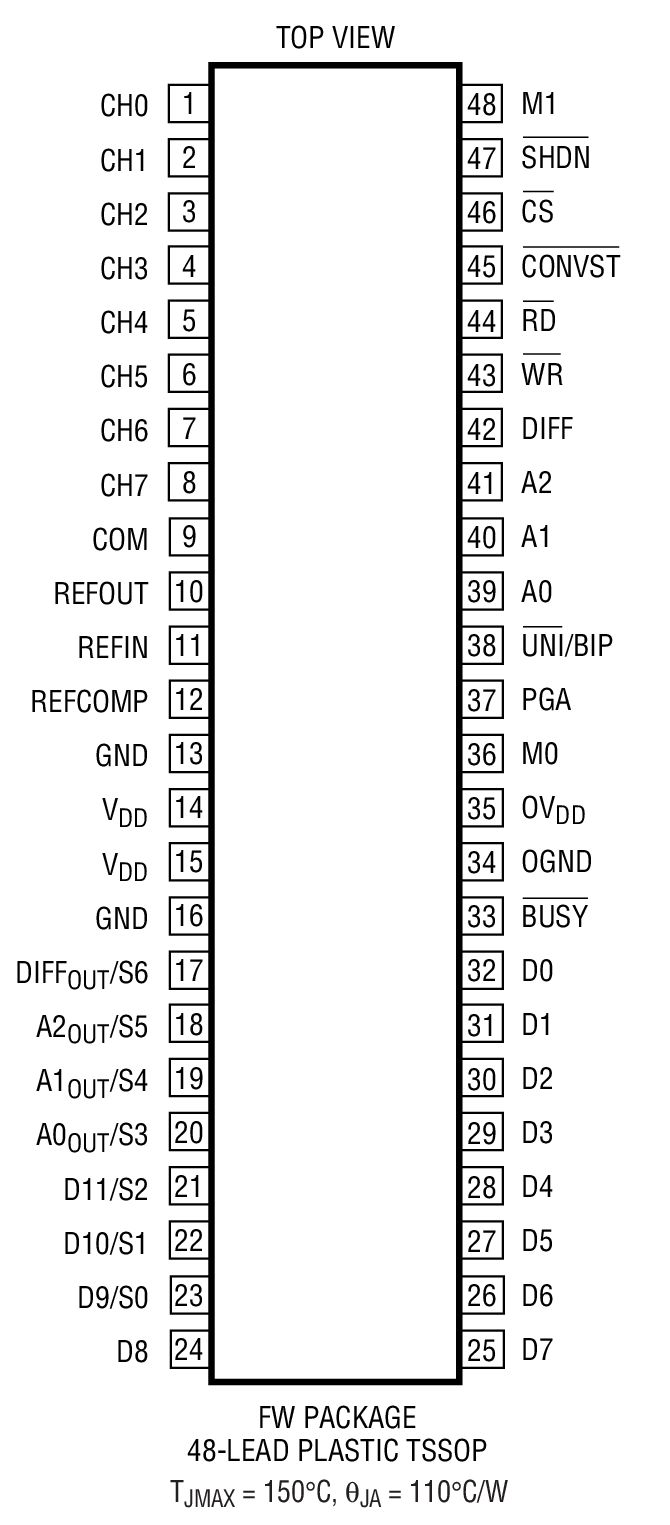

• 引脚兼容的 10 位 LTC1850 和 12 位 LTC1851
• 真正的差分输入可抑制共模噪声
• 内部 2.5V 基准
• 并行输出包括 MUX 地址
• 至 3V 逻辑电路的简易接口
• 打盹和睡眠停机模式

产品详情和应用

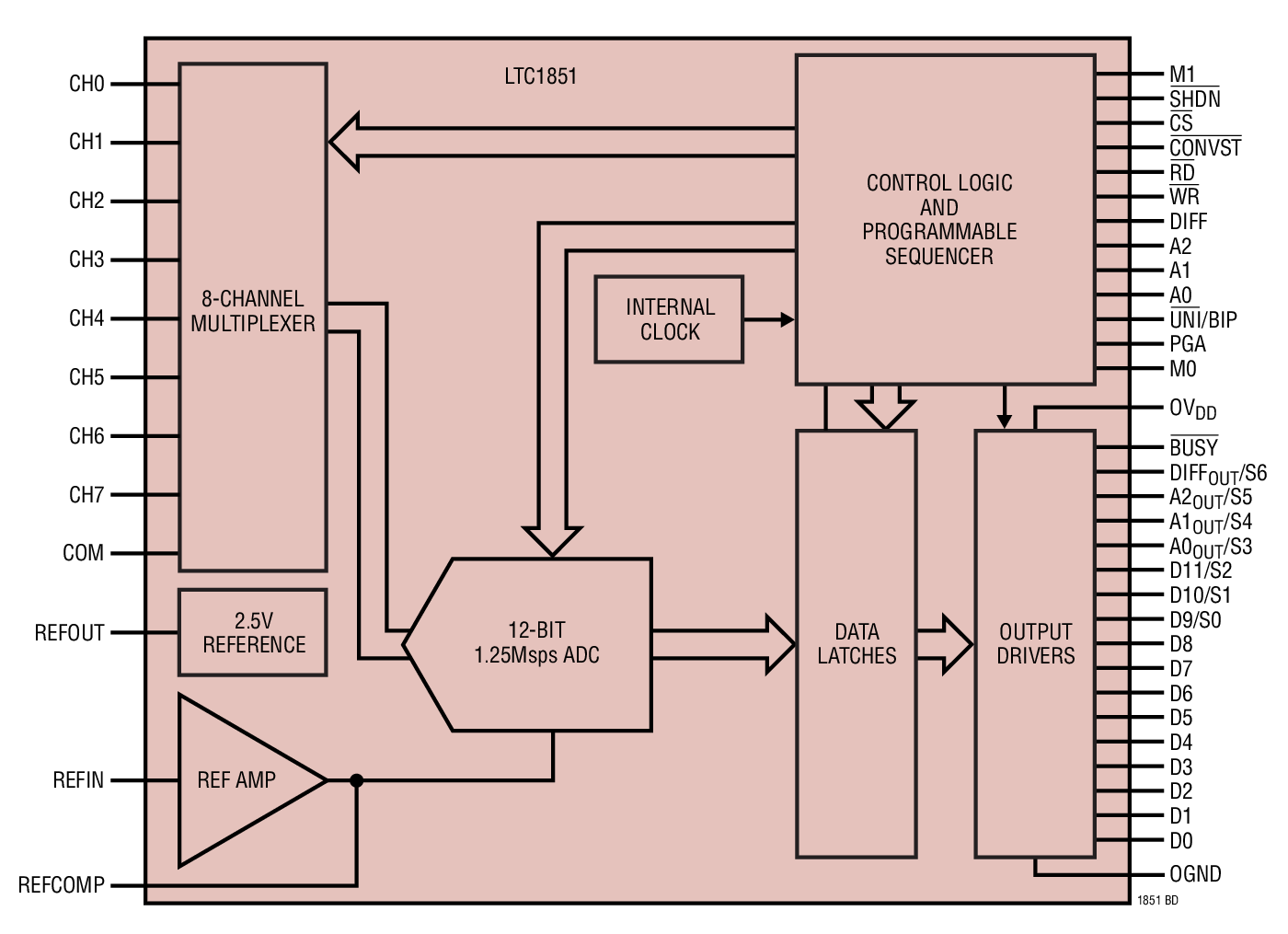

10 位 LTC^®1850 和 12 位 LTC1851 是完整的 8 通道数据采集系统。它们包括一个灵活的 8 通道多路复用器、一个具采样及保持功能的 1.25Msps 逐次逼近型模数转换器、一个内部 2.5V 基准和基准缓冲放大器、以及一个并行输出接口。多路复用器可针对单端或差分输入、两种增益范围以及单极或双极操作进行配置。

这款 ADC 具有一种扫描模式，该模式将在全部 8 个多路复用器通道之间反复循环，而且还可以编程为一个具有多达 16 个可连续扫描的地址和配置的序列。另外，还能回读序列存储器。基准和缓冲放大器提供了可通过引脚搭接来实现的 4.096V、2.5V 和 2.048V 范围。并行输出包括 10 位或 12 位转换结果以及 4 位多路复用器地址。数字输出从一个单独的电源来供电，从而提供了至 3V 数字逻辑电路的简易接口。当采用单 5V 电源供电时，典型功耗为 40mW (在 1.25Msps)。

应用

• 高速数据采集
• 测试和测量
• 成像系统
• 电信
• 工业过程控制
• 频谱分析
