ADI亚德诺_AD9625_产品介绍

ADI亚德诺 AD9625 产品介绍

2026-03-09 0次

特性

12位、2.5 GSPS无失码ADC
SFDR = 79 dBc、A_IN最高为1 GHz（−1 dBFS，2.5 GSPS）
SFDR = 77 dBc、A_IN最高为1.8 GHz（−1 dBFS，2.5 GSPS）
SNR = 57.6 dBFS、A_IN最高为1 GHz（−1 dBFS，2.5 GSPS）
SNR = 57 dBFS、A_IN最高为1.8 GHz（−1 dBFS，2.5 GSPS）
噪声频谱密度 = −149.5 dBFS/Hz (2.5 GSPS)
差分模拟输入： 1.2 V p-p
差分时钟输入

3.2 GHz全功率模拟输入带宽
高速6或8通道JESD204B串行输出
子类1： 6.50 Gbps (2.6 GSPS)
两个独立的采用10位NCO的1/8或1/16抽取滤波器
电源电压： 1.3 V、2.5 V

灵活的数字输出模式
内置可选数字测试码

时间戳特性
转换误码率 < 10⁻¹⁵

产品详情和应用

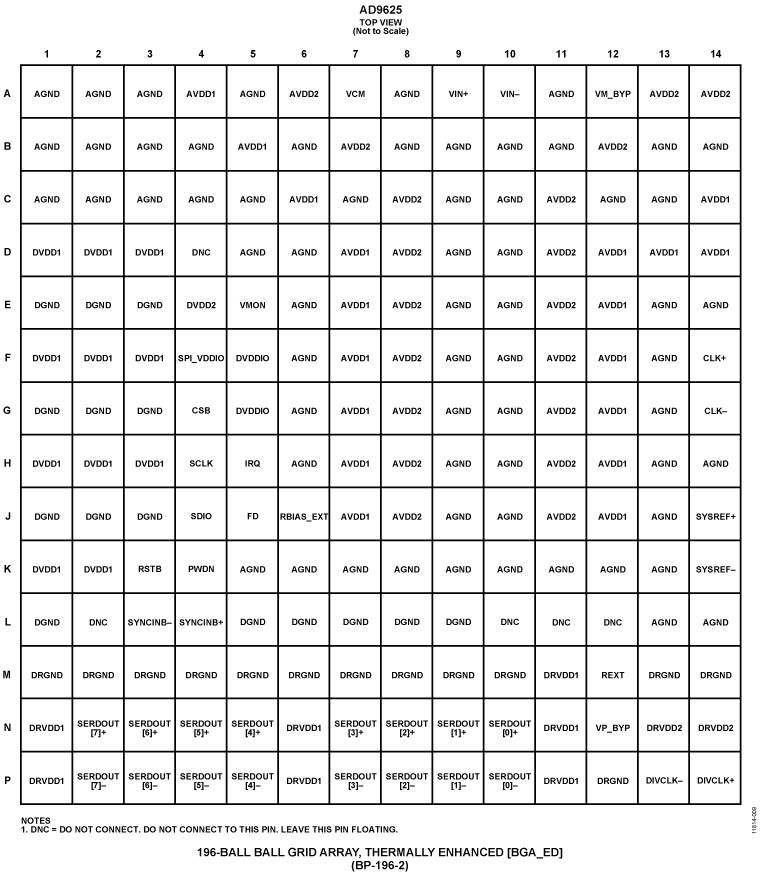

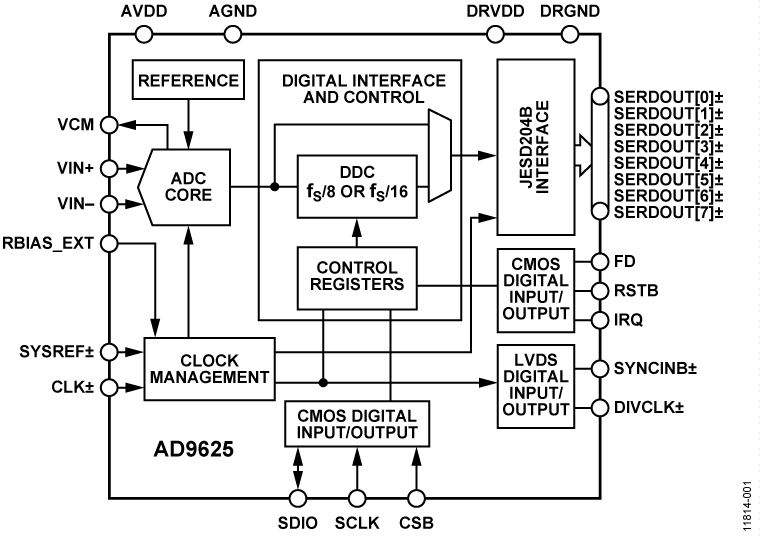

AD9625是一款12位单芯片采样模数转换器(ADC)，其可在转换速率高达每秒采样2.5千兆(GSPS)下运行。本产品用于采样高至第二奈奎斯特区域的宽带模拟信号。 AD9625结合了宽输入带宽、高采样率和优异的线性度，其非常适合于频谱分析仪、数据采集系统以及各式军工电子应用，比如雷达和干扰/抗干扰测量。

模拟输入、时钟和SYSREF信号均为差分输入。基于JESD204B的高速串行输出可在1、2、4、6或8通道配置中进行配置。额定温度范围为-40 ℃至+85 ℃的工业温度范围。

产品特色

高性能：高采样率下出色的SFDR应用、直接RF采样以及片内基准电压源。
灵活的数字数据输出格式，基于JESD204B规格。
控制路径SPI接口端口，其支持各种产品特性和功能，如数据格式、增益和偏移校准值。

应用

频谱分析仪
军用通信
雷达
高性能数据存储示波器
有源干扰/抗干扰
电子监控和对抗
