特性

• 4个具有串行LVDS/SLVS输出的ADC通道
• 出色的动态性能
  • f_IN = 19.3MHz时，SNR为69.6dB
  • f_IN = 19.3MHz时，SFDR为92dBc
  • -87dB通道隔离
• 超低功耗
  • 每通道135mW (正常工作)
  • 总计1.2mW (关断模式)
• 可接受20%至80%时钟占空比
• 数据输出接口具有自同步数据时钟
• 全差分模拟输入
• ±1.4V_P-P较宽的差分输入电压范围
• 内部/外部基准
• 测试模式用于验证数字信号的完整性
• LVDS输出可支持30in的FR-4背板连接
• 小尺寸、68引脚QFN封装，具有裸焊盘
• 提供评估板(MAX1127EVKIT)

产品详情和应用

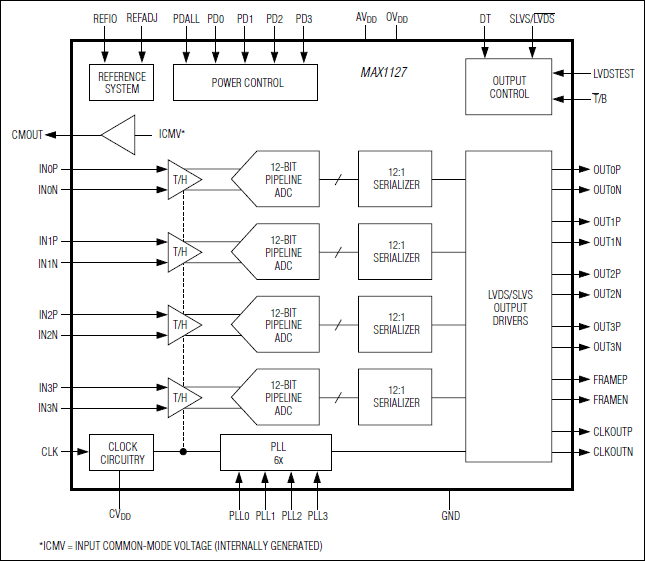

MAX1127是4路、12位模数转换器(ADC)，具有全差分输入、流水线结构以及数字误差校准功能。这款ADC可为医学成像、通信及仪表等应用提供低功耗、高动态性能。MAX1127工作于1.7V至1.9V单电源，在19.3MHz输入频率下信噪比(SNR)为69.6dB，功耗仅为563mW。除低功耗特性外，MAX1127在空闲周期还可使用675µA的关断模式。

内部1.24V精密带隙基准源决定ADC的满量程范围。灵活的基准结构允许在需要更高精度或不同输入电压范围时选用外部基准。

单端时钟控制转换过程，内部占空比均衡器允许输入时钟的占空比在较宽的范围内变化。片内的锁相环(PLL)可产生高速串行低电压差分信号(LVDS)时钟。

MAX1127提供串行LVDS输出，用作数据、时钟以及帧同步信号。输出数据采用2进制补码或2进制格式。

MAX1126是与MAX1127引脚兼容的40Msps产品，详细信息请查询该芯片的数据资料。

MAX1127采用小尺寸10mm x 10mm x 0.9mm、68引脚、具有裸露焊盘的QFN封装，专门工作于扩展工业级温度范围(-40°C至+85°C)。

应用

• 仪表
• 多路通信系统
• 正电子放射断层(PET)成像
• 超声和医学成像
