特性

• 高度准确；支持EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053.22和IEC 62053-23标准
• 测量有功、无功和视在功率、采样波形及电流和电压均方根值
• 提供第二电流输入以进行零线电流测量
• 在3000:1的动态范围内，有功和无功功率测量误差小于0.1%
• 在1000:1的动态范围内，瞬时电流和电压均方根值测量误差小于0.2%
• 提供视在功率测量和瞬时功率读数
• 带宽：1.23 kHz
• 灵活的PGA增益级（高达22倍）
• 内置用于罗氏线圈的积分器
• SPI, I²C 或UART通信

产品详情和应用

ADE7953是一款高精度电能计量IC，主要用于单相应用。它能够测量线路电压和电流，并计算有功、无功、视在功率以及瞬时均方根电压和电流。

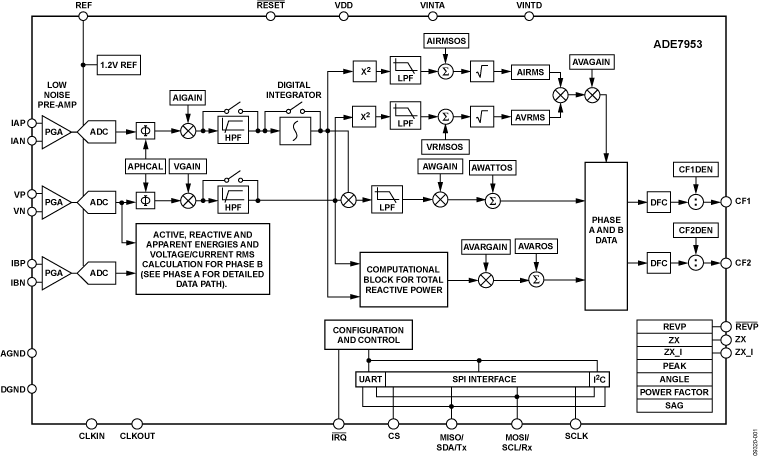

该器件内置三个Σ-Δ型ADC和一个高精度电能计量内核。第三输入通道可同时测量零线电流，支持窃电检测和零线电流计费。附加通道集成了完整的信号路径，允许执行各种测量。各输入通道均支持独立且灵活的增益级，因此该器件适合与各种电流传感器一起使用，如电流变压器(CT)和低阻值分流电阻等。两个片内积分器为使用罗氏线圈传感器提供了便利。

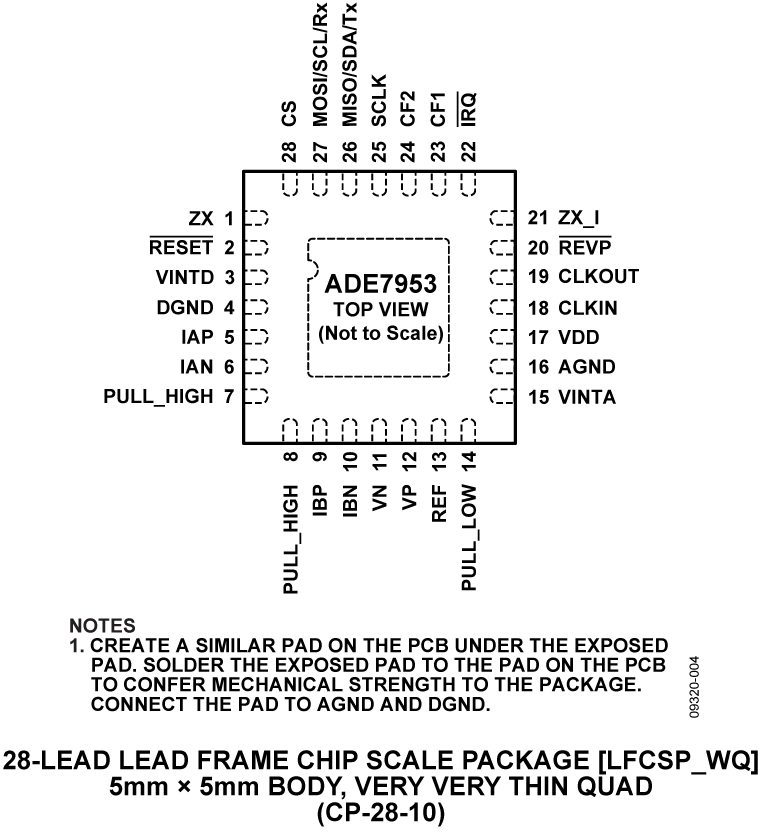

ADE7953可以通过多种通信接口访问片内计量寄存器，包括SPI、I²C和UART。两个可配置的低抖动脉冲输出引脚提供与有功、无功或视在功率及电流和电压均方根值成比例的输出。通过外部IRQ引脚可以获得全面的电能质量信息，如过流、过压、峰值和骤降检测等。该器件包括独立的有功、无功和视在空载检测功能，用以防止电表“爬电”。此外还提供了专用反向电源(REVP)、过零电压(ZX)和过零电流(ZX_I)引脚。ADE7953电能计量IC采用3.3V电源供电，提供28引脚LFCSP封装。
