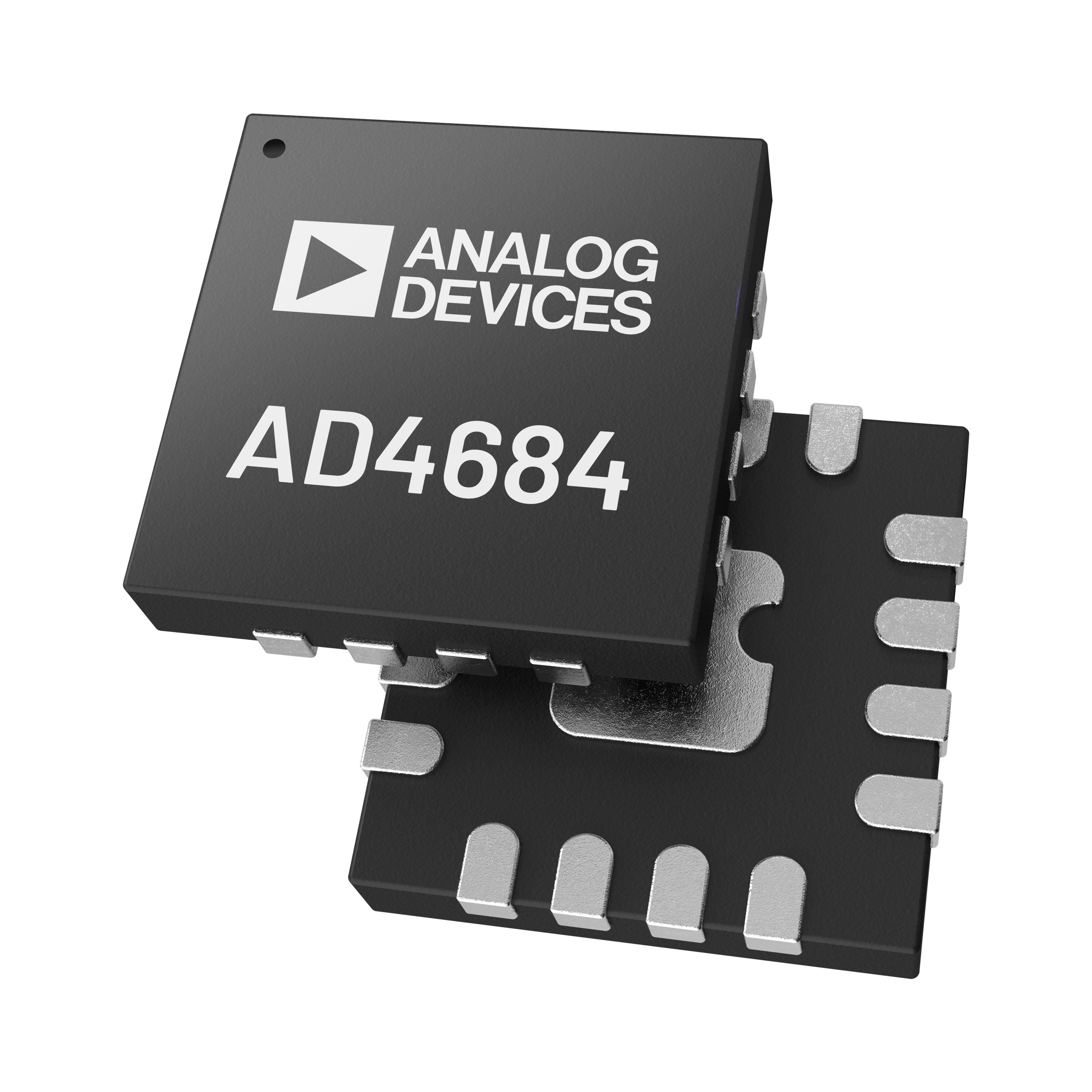

ADI亚德诺 AD4684 产品介绍

2026-03-09 0次

特性

16 位双路同步采样 SAR ADC
单端模拟输入
4 通道，采用 2:1 多路复用器
通道时序控制器模式
吞吐速率：
- 1 MSPS（AD4684）
- 500 kSPS（AD4685）
SNR（典型值）
- 87.5 dB，V_REF = 3.3 V（外部）
- 93 dB，OSR_MODE = 1，OSR = 8，RES = 1，V_REF = 2.5 V（内部）

片内过采样功能
INL ±1.5 LSB（典型值）
分辨率提升功能
10 ppm/°C 时内部基准电压源为 2.5 V（最大值）
报警功能
温度范围 −40°C 至 +125°C

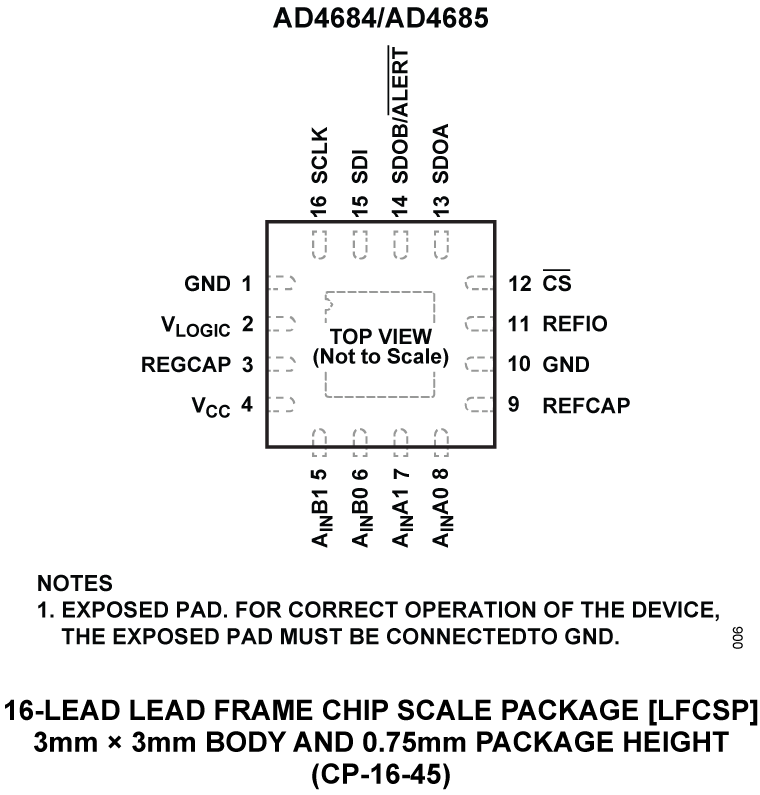

16 引脚 3 mm × 3 mm LFCSP

产品详情和应用

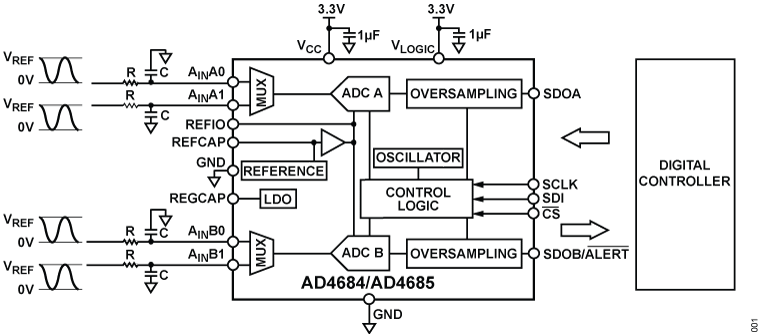

AD4684/AD4685是16位、引脚兼容的双同步采样、高速、低功耗、逐次逼近寄存器（SAR）和模数转换器（ADC）系列，其工作电源电压为3.0 V至3.6 V，AD4684的吞吐量为1 MSPS，AD4685的吞吐量为500 kSPS。模拟输入类型是单端输入，并在CS的下降沿进行采样和转换。

AD4684/AD4685具有片内时序控制器和集成式片内过采样模块，可改善低带宽下的动态范围并减少噪声。包含一个经过缓冲的内部 2.5 V 基准电压源。或者，可以使用高达 3.3 V 的外部基准电压源。转换过程和数据采集使用标准控制输入，因而可与微处理器或数字信号处理器 (DSP) 连接。AD4684/AD4685使用单独的逻辑电源，与1.8 V、2.5V和3.3 V接口兼容。AD4684/AD4685采用16引脚、3mm×3mm引线框芯片规模 (LFCSP) 封装，额定工作温度范围是40C至−40°C+125C °。

产品特色

4 通道双路同步采样 ADC。
引脚兼容的产品系列。
高吞吐速率：1 MSPS（AD4684）和500 kSPS（AD4685）。
紧凑型16引脚、3mm × 3 mm LFCSP 封装。
集成式过采样模块可提高动态范围和 SNR，并降低 SCLK 速度要求。
单端模拟输入。
小的采样电容器可降低放大器驱动负荷。

应用

电机控制位置反馈
电机控制电流检测
声纳
电源质量
数据采集系统
掺铒光纤放大器 (EDFA) 应用
同相和正交解调
