特性

• 12位分辨率，1/2LSB线性度
• +5V单电源供电
• 软件可选输入范围：±10V、±5V、0V至10V、0V至5V
• 故障保护输入多路复用器(±16.5V)
• 8个模拟输入通道
• 6µs转换时间，100ksps采样速率
• 内部或外部采集控制
• 内部4.096V或外部基准电压源
• 两种关断模式
• 内部或外部时钟

产品详情和应用

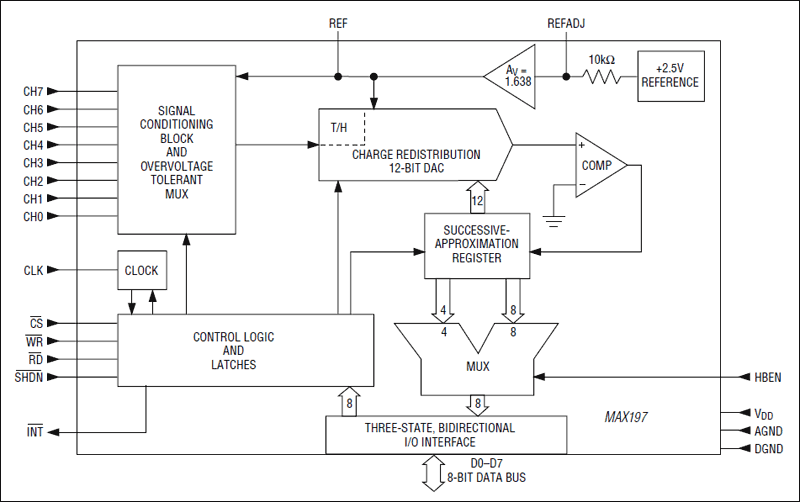

MAX197多量程、12位数据采集系统(DAS)仅需要一个+5V单电源供电，但在其模拟输入端接受可能跨越电源轨以上和地电压以下的信号。该系统提供8个可通过软件独立编程为各种范围的模拟输入通道：±10V、±5V、0V至+10V或0V至+5V。这可将有效动态范围增加到14位，并支持用户灵活地将4mA至20mA、±12V和±15V供电传感器连接到单个+5V系统。此外，该转换器可承受±16.5V的过压；任何通道上发生故障都不会影响选定通道的转换结果。其他特性包括5MHz带宽采样/保持、100ksps吞吐速率、软件可选内部或外部时钟和采集、8+4并行接口以及内部4.096V或外部基准电压源。

提供一个硬件低电平有效SHDN引脚和两种可编程关断模式（STBYPD、FULLPD），以在两次转换之间实现低电流关断。在STBYPD模式下，基准电压缓冲器保持有效，从而消除了启动延迟。

MAX197采用标准微处理器(µP)接口。三态数据I/O端口配置为使用8位数据总线工作，数据访问和总线释放时序规范与常用的µP兼容。所有逻辑输入和输出均兼容TTL/CMOS。

MAX197采用28引脚DIP、宽体SO、SSOP和陶瓷SB封装。

对于不同的范围组合（±4V、±2V、0V至4V、0V至2V），请参考MAX199数据手册。对于12位总线接口，请参考MAX196和MAX198数据手册。

应用

• 自动测试设备(ATE)
• 数据采集
• 工业控制系统
• 医疗仪器
• 机器人
• 电信
